Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σώμα: | ανοξείδωτο ατσάλι | μπάλα: | CF8, CF8M |
---|---|---|---|
Υλικό καθισμάτων: | ptfe | Πρότυπο: | ΜΒ, ANSI, JIS, DIN |
Μέγεθος: | 1/2 " ~8» | Πίεση: | κανονική |
Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |

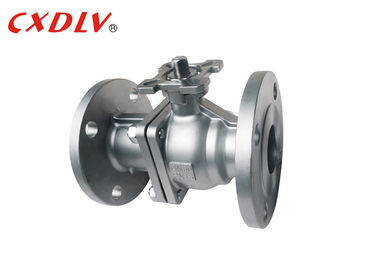

Διπλό βαλμένο φλάντζα μαξιλάρι βαλβίδων σφαιρών DIN ISO5211 με τη λαβή ή τον ενεργοποιητή
Προδιαγραφές
Χυτή DIN επιπλέουσα βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: DIN 3357/1,2EN12516-1
- Σύνδεση: DIN2542~DIN2545, En1092
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: DIN3230/3, En12266
Σειρά μεγέθους:
- 1/2 " ~8»
Εκτίμηση πίεσης:
- DIN PN10 PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π | Α1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | ΜΗ | 11 | ΜΗ | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | ΜΗ | 125 | ΜΗ | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | ΜΗ | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | ΜΗ | 125 | 140 |
Εφαρμογή
* Το ευρύ φάσμα των εφαρμογών, από μικρό σε μερικά χιλιοστόμετρα στη διάμετρο, μεγάλοι μετρητές, από υψηλό κενό στην υψηλή πίεση μπορεί να εφαρμοστεί.
* Οι βαλβίδες σφαιρών έχουν χρησιμοποιηθεί ευρέως στο πετρέλαιο, τη χημική, ηλεκτρική παραγωγή, το έγγραφο, την ατομική ενέργεια, την αεροπορία, τον πύραυλο και άλλα τμήματα, καθώς επίσης και τις καθημερινές ζωές των ανθρώπων.
Πλεονέκτημα
1. Η ρευστή αντίσταση, ο συντελεστής αντίστασης σωλήνων με το ίδιο μήκος είναι ίση.
2. Απλή δομή, μικρό μέγεθος, ελαφρύ.
3. Το στενό και αξιόπιστο υλικό σφραγίζοντας επιφάνειας βαλβίδων χρησιμοποίησε ευρέως το πλαστικό, που σφραγίζει, και έχει χρησιμοποιηθεί ευρέως στο κενό σύστημα.
4. Εύκολος να λειτουργήσει, ανοίγοντας και κλείνοντας γρήγορα, από πλήρως ανοικτό κλειστός πλήρως εφ' όσον η περιστροφή 90 °, για να διευκολύνει τον τηλεχειρισμό.
5. Η εύκολη συντήρηση, απλή βαλβίδα σφαιρών, σφραγίδες είναι γενικά δραστηριότητες, η αντικατάσταση αφαίρεσης είναι καταλληλότερη.
6. Στο πλήρως ύπαιθρο ή κλειστός πλήρως, η επιφάνεια σφράγισης και η διηλεκτρικά σφαίρα και το κάθισμα απομόνωσης, μέσω των μέσων, δεν θα προκαλέσουν τη διάβρωση της επιφάνειας σφράγισης βαλβίδων.
Πρότυπη επιλογή
DIN 2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
