| Υλικό σώματος: | SS304 SS316 | υλικό σφαιρών: | CF8, CF8M |
|---|---|---|---|
| Υλικό καθισμάτων: | ptfe | Δομή: | Wafer βαλβίδα μπάλα |
| Μέγεθος: | DN15 ~ DN200 | μοντέλο: | Q71F |
| Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |
||

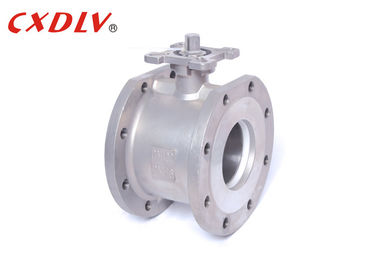

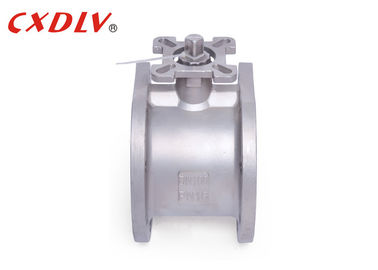

Q71F γκοφρέτα πρότυπη βαλβίδα της Ιταλίας χάλυβα άνθρακα βαλβίδων σφαιρών ανοξείδωτου 3 ίντσας
Χαρακτηριστικά γνωρίσματα προϊόντων
1PC βαλβίδα σφαιρών γκοφρετών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ΜΒ/T12237/1989
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: ΜΒ/T13927 - 1992
Σειρά μεγέθους:
- DN15 ~ DN200
Ονομαστική πίεση:
- 1.6 ~ 4,0 MPA
Σειρά θερμοκρασίας:
- - 20 °C ~ 350 °C
Η βαλβίδα σφαιρών γκοφρετών με την απλή δομή, μικρό μέγεθος και ελαφρύς, περισσότεροι, αποτελείται μόνο από μερικά μέρη. Επιπλέον, μπορεί να χρησιμοποιηθεί γρήγορα με την περιστροφή 90°, και το στοιχείο είναι με τα καλά ρευστά χαρακτηριστικά ελέγχου. Όταν η βαλβίδα σφαιρών είναι στην πλήρως ανοικτή θέση, το πάχος του πιάτου βαλβίδων είναι η μόνη αντίσταση όταν διατρέχει το μέσο του σώματος βαλβίδων, έτσι η πτώση πίεσης που παράγεται από τη βαλβίδα είναι μικρή.
| Μέγεθος | φd | φR | φC | φD | Ρ | Τ | Λ | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4» | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1» | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4» | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2» | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2» | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3» | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4» | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5» | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6» | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Εφαρμογή
Η βαλβίδα σφαιρών γκοφρετών χρησιμοποιείται ευρέως σε: χημικός, πετροχημικός, τήξη, φαρμακευτικό είδος, τρόφιμα και άλλες βιομηχανίες στο SO2, ατμός, αέρας, αέριο, αμμωνία, αέριο του CO2, πετρέλαιο, νερό, άλμη, αλυσίβα, νερό της θάλασσας, νιτρικό οξύ, υδροχλωρικό οξύ, θειικό οξύ, φωσφορικό οξύ που το μέσο χρησιμοποιείται ως ρυθμίζοντας και αποκλεισμένη συσκευή στη σωλήνωση.
Δύναμη της βαλβίδας σφαιρών
1. Το μοναδικό σχέδιο των εκκεντρικών τύπων η χωρίς τριβή μετάδοση μεταξύ των επιφανειών σφράγισης, η οποία παρατείνει τη ζωή υπηρεσιών της βαλβίδας.
2. Το ελαστικά κάθισμα που παράγεται από τη ροπή.
3. Το έξυπνο σχέδιο σφηνών κάνει τη βαλβίδα να έχει μια σφιχτότερη και σφιχτότερη αυτόματη λειτουργία σφράγισης, με αντισταθμιστικό και μηά διαρροή μεταξύ των επιφανειών σφράγισης.
4. Μικρό μέγεθος, ελαφρύς, ελαφρύς και εύκολος να εγκαταστήσει.
5. Οι πνευματικές και ηλεκτρικές συσκευές μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις χρηστών να ικανοποιήσουν τις ανάγκες του τηλεχειρισμού και του ελέγχου προγράμματος.
6. Το υλικό καθισμάτων αντικατάστασης μπορεί να εφαρμοστεί σε ποικίλα μέσα.
Πρότυπη επιλογή
Βαλβίδα σφαιρών γκοφρετών
| Διαμορφώστε το αριθ. | Πίεση εργασίας το /Mpa |
Εφαρμόσιμη θερμοκρασία /℃ |
Εφαρμόσιμο μέσο |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Οξειδωτικό διαβρωτικό μέσο | |
| Q71F-25Ti | 2.5 | Οξειδωτικό διαβρωτικό μέσο |
