Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Δομή: | 2PC | Τύπος βαλβίδων: | να επιπλεύσει |
---|---|---|---|
Πίεση: | PN16/PN25/PN40 | Μέγεθος: | DN15~DN200 |
Μέσο: | Αέριο ελαίου νερού | Πρότυπο: | ANSI/JIS/DIN |
Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |

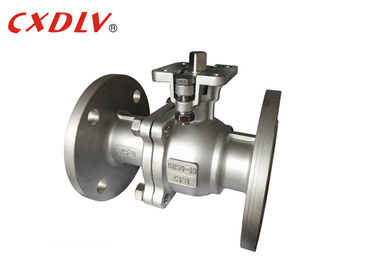

Ηλεκτρικό ονομαστικό μέγεθος DN50 ~ DN200 τύπων φλαντζών βαλβίδων σφαιρών ενεργοποιητών άμεσο τοποθετώντας SS
Προδιαγραφές
Βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- ΜΒ PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η βαλβίδα σφαιρών, το ανοίγοντας και κλείνοντας μέλος (σφαίρα) οδηγούνται από το μίσχο βαλβίδων και περιστρέφονται γύρω από τον άξονα της βαλβίδας σφαιρών. Μπορεί επίσης να χρησιμοποιηθεί για το ρευστούς κανονισμό και τον έλεγχο. Η σκληρός-σφραγισμένη βαλβίδα β-σφαιρών έχει μια ισχυρή δύναμη κουράς μεταξύ του V-shaped πυρήνα και του καθίσματος μετάλλων του σκληρός-ενωμένου στενά κράματος καρβιδίου. Είναι ιδιαίτερα κατάλληλο για ίνα-, μικροϋπολογιστής-στερεά μόρια. Κ.λπ. Η βαλβίδα σφαιρών πολυ-τρόπων όχι μόνο μπορεί ελαστικά να ελέγξει τη συμβολή, το διαχωρισμό, και τη μετατροπή κατεύθυνσης ροής του μέσου, αλλά και μπορεί να κλείσει οποιοδήποτε κανάλι και να συνδέσει τα άλλα δύο κανάλια.
PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π | Α1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Μας ελάτε σε επαφή με ελεύθερα | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Εφαρμογή
Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως καθ'οδόν για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου.
Πλεονέκτημα
1. Το ρουλεμάν ώθησης μειώνει τη ροπή τριβής του μίσχου βαλβίδων, ο οποίος καθιστά το μίσχο βαλβίδων ομαλό και εύκαμπτο για τη μακροπρόθεσμη λειτουργία.
2. Αντιστατική λειτουργία: ένα ελατήριο τακτοποιείται μεταξύ της σφαίρας, του μίσχου βαλβίδων και του σώματος βαλβίδων, και η στατική ηλεκτρική ενέργεια που παράγεται κατά τη διάρκεια της διαδικασίας μετατροπής μπορεί να παραχθεί.
3. Δεδομένου ότι το υλικό όπως polytetrafluoroethylene έχει την καλή self-lubricating ιδιοκτησία και η απώλεια τριβής με τη σφαίρα είναι μικρή, η ζωή υπηρεσιών της πνευματικής βαλβίδας σφαιρών είναι μακριά.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
