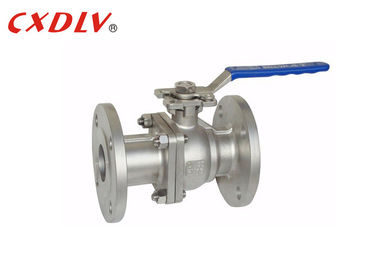

Ηλεκτρικός υψηλός πλήρης λιμένας ενεργοποιητών διπλές άκρες φλαντζών βαλβίδων σφαιρών δύο κομματιών
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q41F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό βαλβίδας: | CF8 | Υλικό καθίσματος: | PTFE |
|---|---|---|---|
| Πίεση: | PN40 | Μέγεθος: | DN15~DN200 |
| Πιστοποιητικό: | π.χ. | Τύπος: | Εγγύς |
| Επισημαίνω: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |
||
Περιγραφή προϊόντων

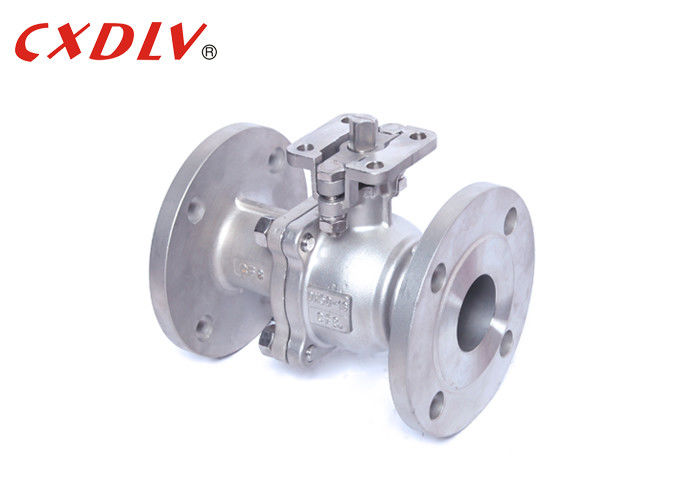

Ηλεκτρικός ενεργοποιητής υψηλής πίεσης πλήρης θύρα Δύο κομμάτια βαλβίδα σφαίρας διπλή άκρη φλέβας
Προδιαγραφές
Βαλβίδα σφαίρας υψηλής πλατφόρμας
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή:GB12237-89
- Σύνδεση: JB/T79
- Πυροστασία: API607 4η 1993
- Δοκιμή και επιθεώρηση:GB/T13927-1992
Πεδίο μεγέθους:
- DN15~DN200
Διάταξη πίεσης:
- GB PN16 PN25 PN40
Περιοχή θερμοκρασίας:
- -20°C~185°C
Η βαλβίδα μπάλας, το άνοιγμα και το κλείσιμο μέλος (σφαίρα) οδηγείται από το στέλεχος της βαλβίδας και περιστρέφεται γύρω από τον άξονα της βαλβίδας μπάλας.Η βαλβίδα μπάλας πολλαπλών κατευθύνσεων όχι μόνο μπορεί να ελέγξει ευέλικτα τη σύγκλιση, διαίρεση και αλλαγή κατεύθυνσης ροής του μέσου, αλλά και μπορεί να κλείσει οποιοδήποτε κανάλι και να συνδέσει τα άλλα δύο κανάλια.
| ΠΕΣ (Mpa) | DN | Α | φE | φB | φC | Τ | f | N-φh | H | H1 | W | Μ | Π | Α1 | Α2 | Β1 | Β2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Επικοινωνήστε μαζί μας ελεύθερα | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Εφαρμογή
Οι βαλβίδες σφαίρας χρησιμοποιούνται ευρέως στη διύλιση πετρελαίου, στους αγωγούς μεγάλων αποστάσεων, στις χημικές, χαρτοποιικές, φαρμακευτικές, στη διατήρηση του νερού, στην ηλεκτρική ενέργεια, στις αστικές, χάλυβα και άλλες βιομηχανίες.
Πλεονέκτημα
1. Μικρή αντίσταση υγρού: η αεριστική βαλβίδα σφαίρας είναι η μικρότερη από την αντίσταση υγρού όλων των βαλβίδων ταξινόμησης, ακόμη και η μειωμένη διάμετρος αεριστική βαλβίδα σφαίρας, η αντίσταση υγρού του είναι αρκετά μικρή.
2Η σφραγίδα του στελέχους είναι αξιόπιστη: δεδομένου ότι το στελέχος της βαλβίδας περιστρέφεται μόνο και δεν κινείται προς τα πάνω και προς τα κάτω, η σφραγίδα συσκευασίας του στελέχους της βαλβίδας δεν είναι εύκολο να σπάσει,και η χωρητικότητα σφράγισης αυξάνεται με την αύξηση της μέσης πίεσης.
3Η απόδοση σφράγισης του καθίσματος της βαλβίδας είναι καλή: το δαχτυλίδι σφράγισης από ελαστικό υλικό όπως το PTFE είναι εύκολο να σφραγιστεί,και η ικανότητα σφράγισης της βαλβίδας της βαλβίδας με σφαίρα αυξάνεται με την αύξηση της μέσης πίεσης.
Επιλογή μοντέλου
Βαλβίδα σφαίρας υψηλής πίεσης
| Τύπος | ΑΝΣΙ | Εγγύς | ΔΕΣ | ΔΙΝ |
| Πίεση | 150LB/300LB | PN16/PN25 | 10K/20K | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ |
| Υλικά | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Σχήμα | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο χειριστή | |||
