| Βαλβίδα: | CF8 | μπάλα: | CF8 |
|---|---|---|---|
| Υλικό καθισμάτων: | ptfe | Πρότυπο: | Ansi |
| Μέγεθος: | 1/2 " ~8» | Δομή: | Πλήρης λιμένας |
| Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |
||

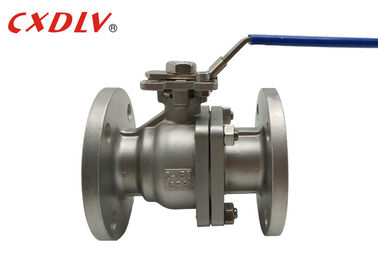

Βαλμένη φλάντζα βαλβίδα σφαιρών κατηγορίας 150LB CF8 ανοξείδωτο 2 ίντσα που λειτουργεί από τη λαβή
Προδιαγραφές
Πετώντας επιπλέουσα βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- 1/2 " ~8»
Εκτίμηση πίεσης:
- CL ASME, 150, 300
Σειρά θερμοκρασίας:
- -20°C~185°C
* Κατηγορία 150LB πλήρης βαλβίδα σφαιρών λιμένων φλαντζών ανοξείδωτου 2 κομματιού
Οι βαλμένες φλάντζα βαλβίδες σφαιρών έχουν έναν διαφορετικό τύπο σύνδεσης από τις άλλες βαλβίδες σφαιρών που φέρνουμε. Σήμανε να ζευγαρωθεί με μια άλλη βαλμένη φλάντζα σύνδεση, οι βαλβίδες θορίου ε επιτρέπουν τον ευκολότερους καθαρισμό και την αντικατάσταση.
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π |
| Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2» | Περισσότερες προδιαγραφές, μας έρχονται σε επαφή με ελεύθερα | |||||||||||||
| 3» | ||||||||||||||
| 4» | ||||||||||||||
| 5» | ||||||||||||||
| 6» | ||||||||||||||
| 8» | ||||||||||||||
Εν συντομία εισαγωγή
Η δομή της επιπλέουσας βαλβίδας σφαιρών επιπλέει. Στο πλαίσιο της δράσης της μέσης πίεσης, η σφαίρα μπορεί να παραγάγει μια ορισμένη μετατόπιση και να πιέσει ενάντια στην επιφάνεια σφράγισης στο τέλος εξόδου για να εξασφαλίσει τη σφράγιση του τέλους εξόδου.
Η επιπλέουσα βαλβίδα σφαιρών έχει μια απλή δομή και μια καλή εκτέλεση σφράγισης, αλλά το φορτίο της σφαίρας που υποβάλλεται στο λειτουργώντας μέσο όλα διαβιβάζεται στο σφραγίζοντας δαχτυλίδι εξόδου, έτσι είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του σφαιρικού μέσου. Αυτή η δομή χρησιμοποιείται ευρέως στις βαλβίδες σφαιρών μέσης και χαμηλής πίεσης.
Η δύναμη της βαλβίδας σφαιρών
1. Η ρευστή αντίσταση είναι μικρή, και η full-bore βαλβίδα σφαιρών είναι σχεδόν χωρίς την αντίσταση ροής.
2. Απλή δομή, μικρό μέγεθος και ελαφρύς.
3. Έχει δύο σφραγίζοντας πρόσωπα, και το υλικό σφραγίζοντας επιφάνειας της βαλβίδας σφαιρών χρησιμοποιείται ευρέως στα διάφορα πλαστικά, και έχει την καλή εκτέλεση σφράγισης και μπορεί να επιτύχει την πλήρη σφράγιση. Επίσης έχει χρησιμοποιηθεί ευρέως στα κενά συστήματα.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
