Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Βαλβίδα: | CF8 | μπάλα: | CF8 |
---|---|---|---|
Υλικό καθισμάτων: | ptfe | Πρότυπο: | Ansi |
Μέγεθος: | 1/2 " ~8» | Δομή: | Πλήρης λιμένας |
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

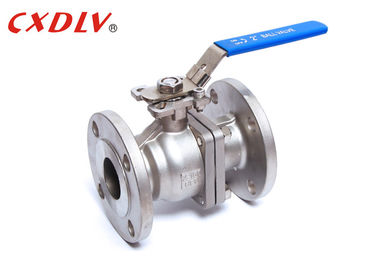

Η κανονική πίεση έβαλε φλάντζα στην υψηλή πλατφόρμα μοχλών 150LB DN50 λαβών βαλβίδων σφαιρών
Προδιαγραφές
150LB βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- 1/2 " ~8»
Εκτίμηση πίεσης:
- CL ASME, 150, 300
Σειρά θερμοκρασίας:
- -20°C~185°C
* Κατηγορία 150LB πλήρης βαλβίδα σφαιρών λιμένων φλαντζών ανοξείδωτου 2 κομματιού
Οι βαλμένες φλάντζα βαλβίδες σφαιρών έχουν έναν διαφορετικό τύπο σύνδεσης από τις άλλες βαλβίδες σφαιρών που φέρνουμε. Σήμανε να ζευγαρωθεί με μια άλλη βαλμένη φλάντζα σύνδεση, οι βαλβίδες επιτρέπουν τον ευκολότερους καθαρισμό και την αντικατάσταση.
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π |
Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2» | Περισσότερες προδιαγραφές, μας έρχονται σε επαφή με ελεύθερα | |||||||||||||
3» | ||||||||||||||
4» | ||||||||||||||
5» | ||||||||||||||
6» | ||||||||||||||
8» |
Εν συντομία εισαγωγή
Η δομή της επιπλέουσας βαλβίδας σφαιρών επιπλέει. Στο πλαίσιο της δράσης της μέσης πίεσης, η σφαίρα μπορεί να παραγάγει μια ορισμένη μετατόπιση και να πιέσει ενάντια στην επιφάνεια σφράγισης στο τέλος εξόδου για να εξασφαλίσει τη σφράγιση του τέλους εξόδου.
Η επιπλέουσα βαλβίδα σφαιρών έχει μια απλή δομή και μια καλή εκτέλεση σφράγισης, αλλά το φορτίο της σφαίρας που υποβάλλεται στο λειτουργώντας μέσο όλα διαβιβάζεται στο σφραγίζοντας δαχτυλίδι εξόδου, έτσι είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του σφαιρικού μέσου. Αυτή η δομή χρησιμοποιείται ευρέως στις βαλβίδες σφαιρών μέσης και χαμηλής πίεσης.
Δύναμη
1. Εύκολος να λειτουργήσει, να ανοίξει και να κλείσει γρήγορα, από ορθάνοικτο στο σύνολο μακριά εφ' όσον 90 °, εύκολα να ελέγξουν πέρα από τις μεγάλες αποστάσεις.
2. η συντήρηση είναι κατάλληλη, η βαλβίδα σφαιρών είναι απλή στη δομή, το σφραγίζοντας δαχτυλίδι είναι γενικά ενεργό, και είναι κατάλληλο να αποσυνθέσει και να αντικαταστήσει.
13. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο. Όταν το μέσο περνά, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
