Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Σώμα βαλβίδων: | CF8 | υλικό σφαιρών: | CF8, CF8M |
|---|---|---|---|
| Υλικό καθισμάτων: | ptfe | Σύνδεση: | γκοφρέτα |
| Μέγεθος: | DN15 ~ DN200 | μοντέλο: | Q71F |
| Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |
||

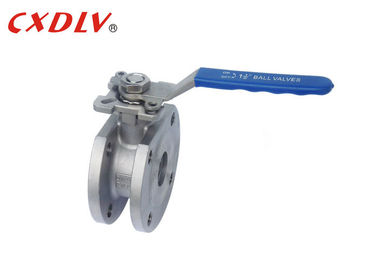

Υψηλή γκοφρέτα πλατφορμών CF8 SS304 DN50 Ιταλία Drive βαλβίδων σφαιρών 1 κομματιού από τους ενεργοποιητές
Χαρακτηριστικά γνωρίσματα προϊόντων
1PC βαλβίδα σφαιρών γκοφρετών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ΜΒ/T12237/1989
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: ΜΒ/T13927 - 1992
Σειρά μεγέθους:
- DN15 ~ DN200
Ονομαστική πίεση:
- 1.6 ~ 4,0 MPA
Σειρά θερμοκρασίας:
- - 20 °C ~ 350 °C
Έναντι των συνηθισμένων βαλβίδων σφαιρών, οι βαλβίδες σφαιρών γκοφρετών Q71F έχουν τα πλεονεκτήματα του σύντομου δομικού μήκους, ελαφριά, κατάλληλη εγκατάσταση. Το κάθισμα βαλβίδων υιοθετεί μια μαλακή σφραγίζοντας δομή, η οποία είναι αξιόπιστη στη σφράγιση και εύκολο να ανοιχτεί και να κλείσει. Είναι εξοπλισμένο με μια πυρίμαχη δομή που είναι αξιόπιστη και έχει την καλή σφράγιση σε περίπτωση πυρκαγιάς.
| Μέγεθος | φd | φR | φC | φD | Ρ | Τ | Λ | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4» | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1» | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4» | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2» | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2» | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3» | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4» | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5» | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6» | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Εφαρμογή
Η βαλβίδα σφαιρών είναι κατάλληλη για PN1.0~2.5MPa, απασχομένος στη θερμοκρασία 29~180°C (το κάθισμα είναι ενισχυμένο PTFE) ή 29~300°C (το κάθισμα είναι το PPL) στις διάφορες σωληνώσεις, αυτό χρησιμοποιείται για να κόψει ή να συνδέσει το μέσο καθ'οδόν. Τα διαφορετικά υλικά μπορούν να χρησιμοποιηθούν για το νερό, τον ατμό, το έλαιο, το νιτρικό οξύ, το οξικό οξύ, το οξειδωτικό μέσο, την ουρία και άλλα μέσα.
Δύναμη
1. Το μοναδικό σχέδιο των εκκεντρικών τύπων η χωρίς τριβή μετάδοση μεταξύ των επιφανειών σφράγισης, η οποία παρατείνει τη ζωή υπηρεσιών της βαλβίδας.
2. Το ελαστικά κάθισμα που παράγεται από τη ροπή.
3. Το έξυπνο σχέδιο σφηνών κάνει τη βαλβίδα να έχει μια σφιχτότερη και σφιχτότερη αυτόματη λειτουργία σφράγισης, με αντισταθμιστικό και μηά διαρροή μεταξύ των επιφανειών σφράγισης.
4. Μικρό μέγεθος, ελαφρύς, ελαφρύς και εύκολος να εγκαταστήσει.
5. Οι πνευματικές και ηλεκτρικές συσκευές μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις χρηστών να ικανοποιήσουν τις ανάγκες του τηλεχειρισμού και του ελέγχου προγράμματος.
6. Το υλικό καθισμάτων αντικατάστασης μπορεί να εφαρμοστεί σε ποικίλα μέσα.
Πρότυπη επιλογή
Βαλβίδα σφαιρών γκοφρετών
| Διαμορφώστε το αριθ. | Πίεση εργασίας το /Mpa |
Εφαρμόσιμη θερμοκρασία /℃ |
Εφαρμόσιμο μέσο |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Οξειδωτικό διαβρωτικό μέσο | |
| Q71F-25Ti | 2.5 | Οξειδωτικό διαβρωτικό μέσο |
