Σώμα βαλβίδων: | CF8M | υλικό σφαιρών: | CF8M |
---|---|---|---|
Σφράγιση: | PPL | Σύνδεση: | γκοφρέτα |
Μέγεθος: | DN15 ~ DN200 | μοντέλο: | Q71F |
Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |

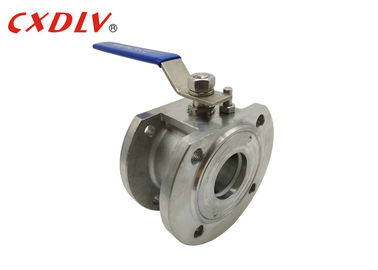

Βαλβίδα σφαιρών γκοφρετών ακρών γκοφρετών SS316 DN80 CF8M 1PC PN16 με το μοχλό ελαφρύ
Χαρακτηριστικά γνωρίσματα προϊόντων
1PC βαλβίδα σφαιρών γκοφρετών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ΜΒ/T12237/1989
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: ΜΒ/T13927 - 1992
Σειρά μεγέθους:
- DN15 ~ DN200
Ονομαστική πίεση:
- 1.6 ~ 4,0 MPA
Σειρά θερμοκρασίας:
- 20 °C ~ 350 °C
Η βαλβίδα σφαιρών γκοφρετών είναι μια νέα γενιά της υπερβραχιάς βαλβίδας σφαιρών απόστασης φλαντζών που αναπτύσσεται με την εισαγωγή της ιταλικής τεχνολογίας για το εντοπισμένο σχέδιο. Η μορφή του καναλιού σφαιρών είναι ορθογώνια, V-shaped και ο-διαμορφωμένη. Το προϊόν έχει τα χαρακτηριστικά της συμπαγούς δομής, του μικρού μεγέθους, της ελαφριάς και κατάλληλης εγκατάστασης.
Μονάδα: χιλ. | |||||
Πίεση | Μέγεθος | Λ | Δ | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Εφαρμογή
Η βαλβίδα σφαιρών γκοφρετών μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο, χημική ουσία, μεταλλουργία, σταθμός παραγωγής ηλεκτρικού ρεύματος, να ανάψει τη βιομηχανία και άλλους τομείς για να ρυθμίσει αυτόματα ή να κόψει το έλαιο, το νερό, το αέριο και τον πολτό ή το ινώδες ρευστό.
Δύναμη
1. Το μοναδικό σχέδιο των εκκεντρικών τύπων η χωρίς τριβή μετάδοση μεταξύ των επιφανειών σφράγισης, η οποία παρατείνει τη ζωή υπηρεσιών της βαλβίδας.
2. Το ελαστικά κάθισμα που παράγεται από τη ροπή.
3. Το έξυπνο σχέδιο σφηνών κάνει τη βαλβίδα να έχει μια σφιχτότερη και σφιχτότερη αυτόματη λειτουργία σφράγισης, με αντισταθμιστικό και μηά διαρροή μεταξύ των επιφανειών σφράγισης.
4. Μικρό μέγεθος, ελαφρύς, ελαφρύς και εύκολος να εγκαταστήσει.
5. Οι πνευματικές και ηλεκτρικές συσκευές μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις χρηστών να ικανοποιήσουν τις ανάγκες του τηλεχειρισμού και του ελέγχου προγράμματος.
6. Το υλικό καθισμάτων αντικατάστασης μπορεί να εφαρμοστεί σε ποικίλα μέσα.
Πρότυπη επιλογή
Βαλβίδα σφαιρών γκοφρετών
Διαμορφώστε το αριθ. | Πίεση εργασίας το /Mpa |
Εφαρμόσιμη θερμοκρασία /℃ |
Εφαρμόσιμο μέσο |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Οξειδωτικό διαβρωτικό μέσο | |
Q71F-25Ti | 2.5 | Οξειδωτικό διαβρωτικό μέσο |
