| Βαλβίδα: | CF8 | μπάλα: | CF8 |
|---|---|---|---|
| Υλικό καθισμάτων: | ptfe | Πρότυπο: | Ansi |
| Μέγεθος: | 1/2 " ~8» | Δομή: | Πλήρης λιμένας |
| Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |
||

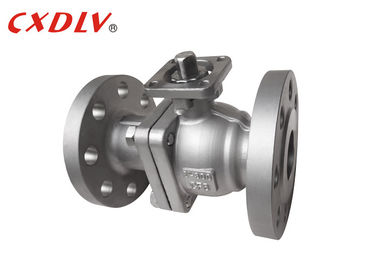

300LB βαλμένη φλάντζα βαλβίδα σφαιρών με το μαξιλάρι ISO5211 για το άμεσο μοντάρισμα του πνευματικού ενεργοποιητή
Προδιαγραφές
300LB βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.5, API608
- Σύνδεση: ASME B16.5
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: API598, API6D
Σειρά μεγέθους:
- 1/2 «~ 8»
Εκτίμηση πίεσης:
- CL ASME, 150, 300
Σειρά θερμοκρασίας:
- -20 °C ~ 185 °C
Q41F-300LB αμερικανικό τυποποιημένο επιπλέον σφαιρών κάθισμα βαλβίδων βαλβίδων προηγμένο, πολυετές σφαιρών βαλβίδων κάθισμα βαλβίδων κατασκευής σχεδιασμένο εμπειρία, για να εξασφαλίσει σφράγιση βαλβίδων, χαμηλός συντελεστής τριβής, μικρή λειτουργούσα ροπή, ποικίλα υλικά καθισμάτων βαλβίδων, ένα ευρύ φάσμα της προσαρμογής
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh |
| 300LB | 1/2» | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
| 3/4» | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
| 1» | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4» | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2» | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2» | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2» | Μας ελάτε σε επαφή με για περισσότερα στοιχεία | ||||||||
| 3» | |||||||||
| 4» | |||||||||
| 5» | |||||||||
| 6» | |||||||||
| 8» | |||||||||
Εν συντομία εισαγωγή
Η δομή της επιπλέουσας βαλβίδας σφαιρών επιπλέει. Στο πλαίσιο της δράσης της μέσης πίεσης, η σφαίρα μπορεί να παραγάγει μια ορισμένη μετατόπιση και να πιέσει ενάντια στην επιφάνεια σφράγισης στο τέλος εξόδου για να εξασφαλίσει τη σφράγιση του τέλους εξόδου.
Η επιπλέουσα βαλβίδα σφαιρών έχει μια απλή δομή και μια καλή εκτέλεση σφράγισης, αλλά το φορτίο της σφαίρας που υποβάλλεται στο λειτουργώντας μέσο όλα διαβιβάζεται στο σφραγίζοντας δαχτυλίδι εξόδου, έτσι είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του σφαιρικού μέσου. Αυτή η δομή χρησιμοποιείται ευρέως στις βαλβίδες σφαιρών μέσης και χαμηλής πίεσης.
Δύναμη
1. Εύκολος να λειτουργήσει, να ανοίξει και να κλείσει γρήγορα, από ορθάνοικτο στο σύνολο μακριά εφ' όσον 90 °, εύκολα να ελέγξουν πέρα από τις μεγάλες αποστάσεις.
2. η συντήρηση είναι κατάλληλη, η βαλβίδα σφαιρών είναι απλή στη δομή, το σφραγίζοντας δαχτυλίδι είναι γενικά ενεργό, και είναι κατάλληλο να αποσυνθέσει και να αντικαταστήσει.
13. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο. Όταν το μέσο περνά, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
