Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σώμα βαλβίδων: | CF8M | μπάλα: | CF8M |
---|---|---|---|
Υλικό καθισμάτων: | ptfe | Πρότυπο: | Ansi |
Μέγεθος: | 1/2 " ~8» | Πίεση: | 300LB |
Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |

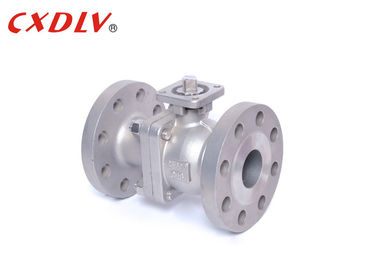

βαλμένη φλάντζα βαλβίδα σφαιρών 300LB CF8M 2 «βαλβίδα σφαιρών υψηλής επίδοσης επιπλέουσα
Προδιαγραφές
300LB βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.5, API608
- Σύνδεση: ASME B16.5
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: API598, API6D
Σειρά μεγέθους:
- 1/2 «~ 8»
Εκτίμηση πίεσης:
- CL ASME, 150, 300
Σειρά θερμοκρασίας:
- -20 °C ~ 185 °C
Q41F-300LB αμερικανικό τυποποιημένο επιπλέον σφαιρών κάθισμα βαλβίδων βαλβίδων προηγμένο, πολυετές σφαιρών βαλβίδων κάθισμα βαλβίδων κατασκευής σχεδιασμένο εμπειρία, για να εξασφαλίσει σφράγιση βαλβίδων, χαμηλός συντελεστής τριβής, μικρή λειτουργούσα ροπή, ποικίλα υλικά καθισμάτων βαλβίδων, ένα ευρύ φάσμα της προσαρμογής
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh |
300LB | 1/2» | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
3/4» | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
1» | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
1 1/4» | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
1 1/2» | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
2» | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
2 1/2» | Μας ελάτε σε επαφή με για περισσότερα στοιχεία | ||||||||
3» | |||||||||
4» | |||||||||
5» | |||||||||
6» | |||||||||
8» |
Εφαρμογή
Η δομή της επιπλέουσας βαλβίδας σφαιρών επιπλέει. Στο πλαίσιο της δράσης της μέσης πίεσης, η σφαίρα μπορεί να παραγάγει μια ορισμένη μετατόπιση και να πιέσει ενάντια στην επιφάνεια σφράγισης στο τέλος εξόδου για να εξασφαλίσει τη σφράγιση του τέλους εξόδου.
Η επιπλέουσα βαλβίδα σφαιρών έχει μια απλή δομή και μια καλή εκτέλεση σφράγισης, αλλά το φορτίο της σφαίρας που υποβάλλεται στο λειτουργώντας μέσο όλα διαβιβάζεται στο σφραγίζοντας δαχτυλίδι εξόδου, έτσι είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του σφαιρικού μέσου. Αυτή η δομή χρησιμοποιείται ευρέως στις βαλβίδες σφαιρών μέσης και χαμηλής πίεσης.
Δύναμη
1. Η ρευστή αντίσταση είναι μικρή. Όταν η βαλβίδα είναι πλήρως ανοικτή, ο διατομικός τομέας της μετάβασης σφαιρών, η μετάβαση σωμάτων βαλβίδων και ο συνδέοντας σωλήνας είναι ίσοι, και η γραμμή είναι στη γραμμή. Το μέσο διατρέχει της βαλβίδας σφαιρών, η οποία είναι ισοδύναμη με τη ροή ενός ευθύ σωλήνα, και το ρευστό της βαλβίδας σφαιρών στις διάφορες βαλβίδες. Η αντίσταση είναι η μικρότερη.
2. Λειτουργήστε γρήγορα, πρέπει μόνο να γυρίσετε τη σφαίρα 90 ° ανοίγοντας και κλείνοντας, κατάλληλος και γρήγορος.
3. Η δομή είναι απλή, ο όγκος είναι μικρός, και το βάρος είναι ελαφρύ. Ιδίως, το ύψος του είναι πολύ μικρότερο από τη βαλβίδα πυλών και την αποκλεισμένη βαλβίδα.
4. Η απόδοση σφράγισης είναι καλύτερη. Οι βαλβίδες σφαιρών χρησιμοποιούν γενικά μια μαλακή, εύκαμπτη σφραγίδα.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
