Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό σώματος: | SS304 SS316 | υλικό σφαιρών: | CF8, CF8M |
|---|---|---|---|
| Υλικό καθισμάτων: | ptfe | Πρότυπο: | ΜΒ, ANSI, JIS, DIN |
| Μέγεθος: | DN15 ~ DN200 | Πίεση: | 10K 20K |
| Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |
||

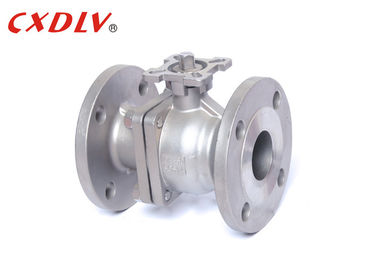

Πλήρης βαλβίδα ελέγχου βαλβίδων σφαιρών ανοξείδωτου λιμένων JIS 10K SCS14 DN50
Προδιαγραφές
Βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16. 34, API608
- Σύνδεση: JIS B2212 ~ B213
- Δοκιμή και επιθεώρηση: JIS B2003, API6D
- Πρόσωπο με πρόσωπο διάσταση: JIS B2002
Σειρά μεγέθους:
- DN15 ~ DN200
Εκτίμηση πίεσης:
- JIS 10K 20K
Σειρά θερμοκρασίας:
- - 20 °C ~ 185 °C
Η υψηλή βαλβίδα σφαιρών πλατφορμών JIS υιοθετεί την ιαπωνική τυποποιημένη άδεια σχεδίου, και υιοθετεί την ιαπωνική τυποποιημένη φλάντζα, το ιαπωνικό τυποποιημένο μήκος δομών, τα ιαπωνικά τυποποιημένα υλικά πρότυπα, και το σύνθετο ιαπωνικό εθνικό τυποποιημένο προϊόν JIS.
Η δομή της υψηλής βαλβίδας σφαιρών πλατφορμών JIS μπορεί να εγκατασταθεί και να εγκατασταθεί από οποιοδήποτε κατασκευαστή. Μετά από την εγκατάσταση, η σφραγίδα μπορεί να ρυθμιστεί. Αυτή η ρύθμιση δεν πρέπει να αποσυνθέσει τον ενεργοποιητή, ο οποίος προστατεύει αποτελεσματικά την απόδοση σφράγισης.
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π | Α1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Μας ελάτε σε επαφή με ελεύθερα | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Εφαρμογή
Κατάλληλος για τα γενικά λειτουργώντας μέσα όπως το διαλυτικού, όξινου και φυσικού αέριο νερού, αλλά και κατάλληλος για το μέσο με τις σκληρές συνθήκες εργασίας, όπως το οξυγόνο, το υπεροξείδιο υδρογόνου, το μεθάνιο και το αιθυλένιο, οι οποίες χρησιμοποιούνται ευρέως στις διάφορες βιομηχανίες.
Δύναμη της βαλβίδας σφαιρών
1. Προηγμένη ΚΕΡΑΜΙΚΗ τεχνολογία ΡΙΨΗΣ, λογική δομή και όμορφη εμφάνιση.
2. Το κάθισμα βαλβίδων υιοθετεί την ελαστική σφραγίζοντας δομή, η οποία σώζει την ελαφριάς και καλής σφράγισης εκτέλεση εργασίας.
3. Ο μίσχος βαλβίδων υιοθετεί μια αντίστροφος-σφραγισμένη φορτιζόμενη από τον πυθμένα δομή, και ο μίσχος βαλβίδων δεν πετά έξω λόγω της εσωτερικής πίεσης, που εξασφαλίζει ασφάλεια.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
