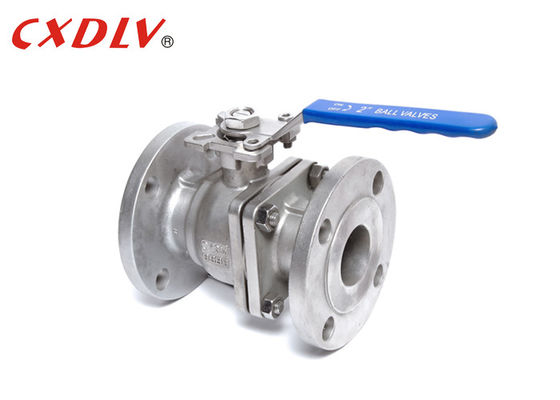

RF CF8 CF8M WCB διπλή φλαντζών επιπλέουσα σφαιρών βαλβίδα ελέγχου σώματος βαλβίδων διασπασμένη
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q41F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπο: | ΦΑΣΑΡΙΑ | Υλικό: | CF8 |
|---|---|---|---|
| Κάθισμα: | μαλακό κάθισμα | connction: | Διπλή φλάντζα |
| Δομή: | Πλήρης λιμένας | μοντέλο: | Q41F |
| Επισημαίνω: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |
||
Περιγραφή προϊόντων
RF CF8 CF8M WCB διπλή φλαντζών επιπλέουσα σφαιρών βαλβίδα ελέγχου σώματος βαλβίδων διασπασμένη
Προδιαγραφές
Χυτή DIN επιπλέουσα βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: DIN 3357/1,2EN12516-1
- Σύνδεση: DIN2542~DIN2545, En1092
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: DIN3230/3, En12266
Σειρά μεγέθους:
- DN15 ~ DN200
Εκτίμηση πίεσης:
- DIN PN10 PN16 PN25 PN40
Σειρά θερμοκρασίας:
- 20 °C ~ 185 °C
| PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ | H1 | W | Μ | Π | Α1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | ΜΗ | 11 | ΜΗ | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | ΜΗ | 125 | ΜΗ | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | ΜΗ | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | ΜΗ | 125 | 140 |
Εφαρμογή
* Το ευρύ φάσμα των εφαρμογών, από μικρό σε μερικά χιλιοστόμετρα στη διάμετρο, μεγάλοι μετρητές, από υψηλό κενό στην υψηλή πίεση μπορεί να εφαρμοστεί.
* Οι βαλβίδες σφαιρών έχουν χρησιμοποιηθεί ευρέως στο πετρέλαιο, τη χημική, ηλεκτρική παραγωγή, το έγγραφο, την ατομική ενέργεια, την αεροπορία, τον πύραυλο και άλλα τμήματα, καθώς επίσης και τις καθημερινές ζωές των ανθρώπων.
Πλεονέκτημα της βαλβίδας σφαιρών
1. Το ρουλεμάν ώθησης μειώνει την της τριβής ροπή του μίσχου βαλβίδων, ο οποίος καθιστά το μίσχο βαλβίδων ομαλό και εύκαμπτο για τη μακροπρόθεσμη λειτουργία.
2. Αντιστατική απόδοση: ένα ελατήριο τακτοποιείται μεταξύ της σφαίρας, του μίσχου βαλβίδων και του σώματος βαλβίδων, και η στατική ηλεκτρική ενέργεια που παράγεται με τη διαδικασία μετατροπής μπορεί να παραχθεί.
3. Δεδομένου ότι το υλικό όπως polytetrafluoroethylene έχει την καλή self-lubricating ιδιοκτησία και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η ζωή υπηρεσιών της πνευματικής βαλβίδας σφαιρών είναι μακριά.
4. Η ρευστή αντίσταση είναι μικρή, και η πνευματική βαλβίδα σφαιρών είναι αυτή με τη μικρότερη ρευστή αντίσταση μεταξύ όλων των ειδών βαλβίδων.
5. Η σφραγίδα μίσχων βαλβίδων είναι αξιόπιστη. Επειδή ο μίσχος βαλβίδων εκτελεί μόνο την ίδια μετακίνηση με τη μετακίνηση ανύψωσης, η σφραγίδα συσκευασίας του μίσχου βαλβίδων δεν είναι εύκολο να βλαφθεί, και οι αυξήσεις χωρητικότητας σφράγισης ως πίεση των μέσων αυξήσεων.
6. Μεγάλη απόδοση σφράγισης. Το κάθισμα αποτελείται από το ελαστικό υλικό όπως PTFE είναι εύκολο να σφραγίσει, και η ικανότητα σφράγισης βαλβίδων των πνευματικών αυξήσεων βαλβίδων σφαιρών με την αύξηση της μέσης πίεσης.
Πρότυπη επιλογή
DIN 2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
