Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό σώματος: | WCB | υλικό σφαιρών: | WCB |
---|---|---|---|
Υλικό καθισμάτων: | ptfe | Πρότυπο λιμένων: | Λ-λιμένας |
Πίεση: | PN16 | Σύνδεση: | Φλάντζα |
Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |

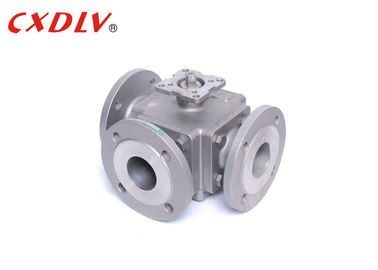

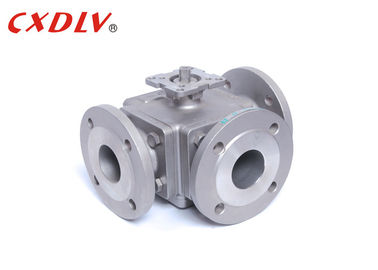

Μικρός πλήρης λιμένας 3 βαλμένο φλάντζα τρόπος τετραγωνικό σώμα βαλβίδων σφαιρών με να τοποθετήσει το μαξιλάρι
Προδιαγραφές
Πετώντας επιπλέουσα βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- DN15 ~ DN200
Εκτίμηση πίεσης:
- PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η τριπλή βαλβίδα σφαιρών μπορεί να διαιρεθεί σε τύπο Q44L και τύπο Q45T για τις διαφορετικές απαιτήσεις μετατροπής της μέσης κατεύθυνσης ροής. Το ΠΡΟΤΥΠΟ «λ-ΛΙΜΕΝΩΝ» μπορεί να πραγματοποιήσει τη μετατροπή της μέσης κατεύθυνσης ροής, και τα δύο κανάλια που μπορούν να είναι κάθετα ο ένας στον άλλο μπορούν να συνδεθούν ή να κλείσουν. Το ΠΡΟΤΥΠΟ «τ-ΛΙΜΕΝΩΝ» μπορεί να πραγματοποιήσει το διαχωρισμό ή τη μικτή ροή του μέσου, όχι μόνο μπορεί να πραγματοποιήσει τη μετατροπή της μέσης κατεύθυνσης ροής, αλλά και μπορεί να συνδέσει τα τρία κανάλια ο ένας στον άλλο, και μπορεί επίσης να κλείσει οποιοδήποτε κανάλι και να συνδέσει τα άλλα δύο κανάλια. Η βαλβίδα έχει τα χαρακτηριστικά της συμπαγούς δομής, της όμορφης εμφάνισης και της καλής εκτέλεσης σφράγισης.
Πίεση | Μέγεθος | Λ | L1 | Δ | D1 | D2 | Ζ-Φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F-16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F-16 | 4-φ16 |
Εφαρμογή
Η βαλβίδα χρησιμοποιείται κυρίως στη βιομηχανική κυκλοφορώντας παροχή νερού και αποξήρανση, την αστική παροχή νερού και την αποξήρανση, τις πολυκατοικίες και τα ξενοδοχεία της διατηρημένης σταθερή ατμοσφαιρική πίεση εξόδου νερού της αντλίας, που χρησιμοποιείται για να ελαττώσει το νερό και την αποβολή του καταστρεπτικού σφυριού νερού, εγγύηση η ασφαλής λειτουργία του δικτύου σωλήνων. Σχεδιασμένος για να λάβει πλήρως υπόψη περιβαλλοντικές απαιτήσεις, καμία δόνηση, κανένας θόρυβος, ομαλή λειτουργία, εξασφαλίστε ότι τα ξενοδοχεία, κατοικημένος ήρεμος και έχουν μια δύναμη-διάσωση λειτουργούν.
Η δύναμη της βαλβίδας σφαιρών 3 τρόπων
1. Η ρευστή αντίσταση είναι χαμηλή, και ο συντελεστής αντίστασης είναι ίσος με το σωλήνα lengthh.
2. Η δομή είναι απλή, μικρή σε μέγεθος και ελαφριά σε βάρος.
3. Είναι συμπαγές και αξιόπιστο, και έχει τις καλές σφραγίζοντας ιδιότητες. Επίσης έχει χρησιμοποιηθεί ευρέως στα κενά συστήματα.
4. Η λειτουργία είναι κατάλληλη, το άνοιγμα και το κλείσιμο είναι γρήγορα, και η περιστροφή είναι 90° από το πλήρες άνοιγμα στο πλήρες κλείσιμο, το οποίο είναι κατάλληλο για το μεγάλης απόστασης έλεγχο.
5. Η συντήρηση είναι κατάλληλη, η βαλβίδα σφαιρών έχει μια απλή δομή, και το σφραγίζοντας δαχτυλίδι είναι γενικά κινητό, και η αποσύνθεση και η αντικατάσταση είναι σχετικά κατάλληλες.
6. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο, και το μέσο δεν προκαλεί τη διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
7. Το ευρύ φάσμα των εφαρμογών, από μικρό σε μερικά χιλιοστόμετρα, μέχρι μερικούς μετρητές, από υψηλό κενό στην υψηλή πίεση μπορεί να εφαρμοστεί.
