ΛΕΙΤΟΥΡΓΙΑ: | Λαβή | Υλικό ΒΑΛΒΙΔΩΝ: | ανοξείδωτο ατσάλι |
---|---|---|---|
Πίεση: | PN16 | Μέγεθος: | DN15~DN200 |
Πρότυπο: | GB | Σύνδεση: | Φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

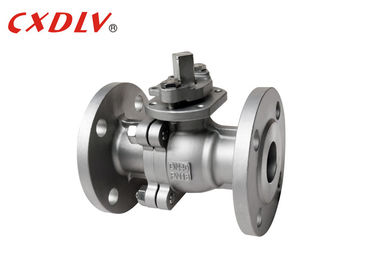

Η λαβή λειτούργησε τα πλήρη βαλμένα φλάντζα λιμένας σφαιρών πρότυπα ακρών ΜΒ φλαντζών βαλβίδων διπλά
Προδιαγραφές
Βαλβίδα σφαιρών Oprated λαβών ΜΒ
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- ΜΒ PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η βαλβίδα σφαιρών και η βαλβίδα πυλών είναι ο ίδιος τύπος βαλβίδας. Η διαφορά είναι ότι το opening&closing μέρος είναι μια σφαίρα, και η σφαίρα περιστρέφεται γύρω από το σώμα βαλβίδων για να επιτύχει τη βαλβίδα opens&closes. Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως καθ'οδόν για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου. Η βαλβίδα σφαιρών φλαντζών τυποποιημένο GB/T21465-2008 «ορολογία βαλβίδων» ορίζεται ως: το ανοίγοντας και κλείνοντας μέλος (σφαίρα) οδηγείται από το μίσχο βαλβίδων και περιστρέφεται γύρω από τον άξονα του μίσχου βαλβίδων.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Εφαρμογή
Η βαλβίδα σφαιρών χρησιμοποιείται κυρίως καθ'οδόν για να κόψει, να διανείμει και να αλλάξει την κατεύθυνση ροής του μέσου.
Δύναμη της βαλβίδας σφαιρών
1. Αντιστατική απόδοση: ένα ελατήριο τακτοποιείται μεταξύ της σφαίρας, του μίσχου βαλβίδων και του σώματος βαλβίδων, και η στατική ηλεκτρική ενέργεια που παράγεται με τη διαδικασία μετατροπής μπορεί να παραχθεί.
2. Δεδομένου ότι το υλικό όπως polytetrafluoroethylene έχει την καλή self-lubricating ιδιοκτησία και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η ζωή υπηρεσιών της πνευματικής βαλβίδας σφαιρών είναι μακριά.
3. Η ρευστή αντίσταση είναι χαμηλή, και η πνευματική βαλβίδα σφαιρών είναι αυτή με τη μικρότερη ρευστή αντίσταση σε όλα τα είδη βαλβίδας.
4. Η σφραγίδα μίσχων βαλβίδων είναι αξιόπιστη. Επειδή ο μίσχος βαλβίδων εκτελεί μόνο την ίδια μετακίνηση με τη μετακίνηση ανύψωσης, η σφραγίδα συσκευασίας του μίσχου βαλβίδων δεν είναι εύκολο να βλαφθεί, και οι αυξήσεις χωρητικότητας σφράγισης ως πίεση των μέσων αυξήσεων.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
