Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
ΛΕΙΤΟΥΡΓΙΑ: | Λαβή | Υλικό σώματος: | CF8 CF8M WCB |
---|---|---|---|
Πίεση: | PN16 | Μέγεθος: | DN15~DN200 |
Δομή: | Επιπλέουσα σφαίρα | Σύνδεση: | Διπλή φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

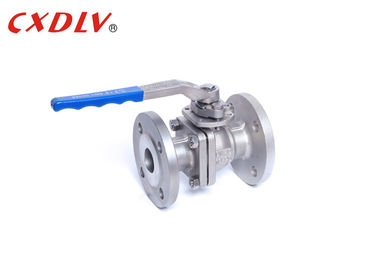

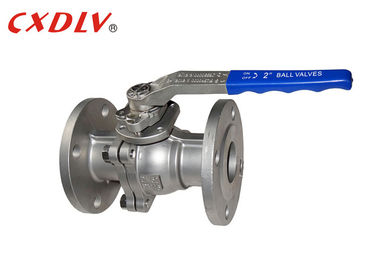

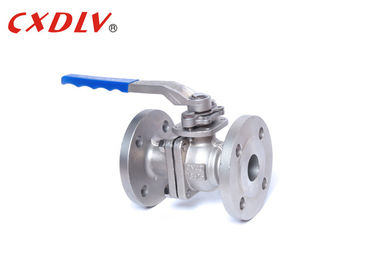

PN16 βαλμένη φλάντζα ανοξείδωτο λαβή SS304 SS316 WCB βαλβίδων σφαιρών DN50
Προδιαγραφές
Βαλβίδα σφαιρών Oprated λαβών ΜΒ
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- ΜΒ PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Μια βαλβίδα σφαιρών είναι μια μορφή quarter-turn βαλβίδας που χρησιμοποιεί μια κοίλη, διατρυπημένη και περιστρέφοντας σφαίρα στη ροή ελέγχου μέσω της. Είναι ανοικτό όταν συμφωνεί η τρύπα της σφαίρας με τη ροή και έκλεισε όταν περιστρέφεται 90 βαθμούς από τη λαβή βαλβίδων. Η λαβή βρίσκεται οριζόντια σε ευθυγράμμιση με τη ροή όταν ανοικτή, και είναι κάθετη σε το όταν κλείνεται, κάνοντας για την εύκολη οπτική επιβεβαίωση της θέσης της βαλβίδας.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Εφαρμογή
Οι βαλβίδες σφαιρών είναι γενικά μια αμφίδρομη βαλβίδα προοριζόμενη για τις on-off εφαρμογές που χρησιμοποιούνται σε διάφορες διαφορετικές βιομηχανίες. Μερικοί από αυτούς περιλαμβάνουν το νερό, πετρέλαιο, αέριο, χημική ουσία, φαρμακευτικό είδος, που εξάγει για να ονομάσουν ακριβώς μερικοί.
Γιατί επιλέξτε τη βαλβίδα σφαιρών;
1. Αντιστατική απόδοση: ένα ελατήριο τακτοποιείται μεταξύ της σφαίρας, του μίσχου βαλβίδων και του σώματος βαλβίδων, και η στατική ηλεκτρική ενέργεια που παράγεται με τη διαδικασία μετατροπής μπορεί να παραχθεί.
2. Δεδομένου ότι το υλικό όπως polytetrafluoroethylene έχει την καλή self-lubricating ιδιοκτησία και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η ζωή υπηρεσιών της πνευματικής βαλβίδας σφαιρών είναι μακριά.
3. Η ρευστή αντίσταση είναι χαμηλή, και η πνευματική βαλβίδα σφαιρών είναι αυτή με τη μικρότερη ρευστή αντίσταση σε όλα τα είδη βαλβίδας.
4. Η σφραγίδα μίσχων βαλβίδων είναι αξιόπιστη. Επειδή ο μίσχος βαλβίδων εκτελεί μόνο την ίδια μετακίνηση με τη μετακίνηση ανύψωσης, η σφραγίδα συσκευασίας του μίσχου βαλβίδων δεν είναι εύκολο να βλαφθεί, και οι αυξήσεις χωρητικότητας σφράγισης ως πίεση των μέσων αυξήσεων.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
