No566 Binhai 3$ο wenzhou zhejiang Κίνα dist οδικό subdistrict longwan | sale@xdlvalve.com |
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | ΦΑΣΑΡΙΑ | Υλικό σώματος: | CF8 CF8M WCB |
---|---|---|---|
Πίεση: | PN16 | Μέγεθος: | DN15~DN200 |
Δομή: | Διασπασμένο σώμα | Σύνδεση: | Διπλή φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

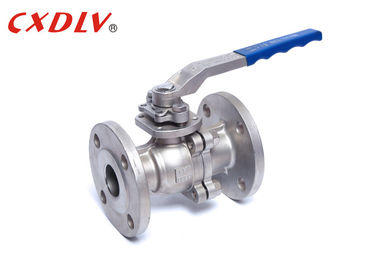

DIN τυποποιημένο διασπασμένο μαλακό κάθισμα βαλβίδων σφαιρών πλατφορμών 2pc σώματος χαμηλό PTFE PPL
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών DIN
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: DIN 3357/1, 2EN12516-1
- Σύνδεση φλαντζών: DIN2542~DIN2545, En1092
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: DIN3230/3, En12266
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- ΜΒ PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Πλήρης άντεξε τις βαλβίδες σφαιρών έχει το ίδιο πράγμα να αντέξει τη διάμετρο όπως το σωλήνα. Το πλεονέκτημα είναι ότι δεν υπάρχει καμία πρόσθετη απώλεια τριβής, και ότι το σύστημα είναι μηχανικά ευκολότερο να καθαρίσει (pigging). Το μειονέκτημα είναι ότι η σφαίρα και η κατοικία είναι μεγαλύτερες από μια τυποποιημένη βαλβίδα σφαιρών με μειωμένος άντεξε. Το κόστος είναι επομένως ελαφρώς υψηλότερο, και για πολλές εφαρμογές αυτό δεν απαιτείται.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Εφαρμογή
Οι βαλβίδες σφαιρών είναι γενικά μια αμφίδρομη βαλβίδα προοριζόμενη για τις on-off εφαρμογές που χρησιμοποιούνται σε διάφορες διαφορετικές βιομηχανίες. Μερικοί από αυτούς περιλαμβάνουν το νερό, πετρέλαιο, αέριο, χημική ουσία, φαρμακευτικό είδος, που εξάγει για να ονομάσουν ακριβώς μερικοί.
Πλεονέκτημα
1. Ελαφριές, μειωμένες δονήσεις στις γραμμές σωλήνων
2. Γρήγορη και εύκολη να κλείσει, να μετακινήσει τη θέση με μοχλό δείχνει εάν η βαλβίδα είναι ανοικτή ή κλειστή
3. Εύκολος να τοποθετήσει: με τις βαλμένες φλάντζα ενώσεις
4. Εύκολος στην υπηρεσία και την επισκευή: μπορέστε να αφαιρεθείτε από τη διοχέτευση με σωλήνες χωρίς βγάλσιμο των στερεώνοντας φλαντζών
5. Αξιόπιστη και χωρίς προβλήματα λειτουργία σε όλες τις θέσεις και μόνο μια μικρή απώλεια ροής
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
