Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | JIS | Υλικό σώματος: | CF8M |
---|---|---|---|
Πίεση: | 10k | Μέγεθος: | DN15~DN200 |
Δομή: | Διασπασμένο σώμα | Σύνδεση: | Φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα |

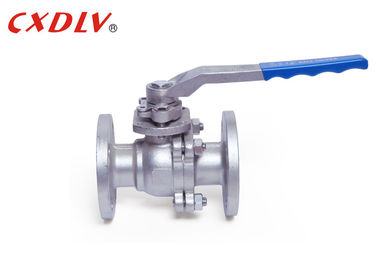

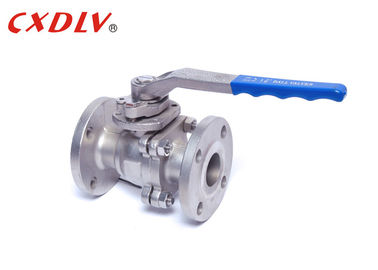

CF8M μαλακή σφραγίδα 2 βαλμένη φλάντζα ίντσα βαλβίδα σφαιρών DN200 10K JIS τυποποιημένο API607
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών JIS
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.34, API 608
- Σύνδεση φλαντζών: JIS B2212 ~ B213
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: JIS B2003, API6D
Σειρά μεγέθους:
- 15A ~ 200A
Εκτίμηση πίεσης:
- JIS 10K 20K
Σειρά θερμοκρασίας:
- -20°C~185°C
Οι βαλβίδες σφαιρών αποκλείουν τη ροή του νερού χρησιμοποιώντας μια σφαίρα, μέσα στη βαλβίδα. Όταν «» στη θέση, το άνοιγμα συμφωνεί με το σωλήνα, επιτρέποντας στο νερό για να ρεύσει ελεύθερα. Όταν «από» τη θέση, το άνοιγμα είναι κάθετο στη ροή του νερού, σταματώντας τη ροή εντελώς. Σε μια βαλβίδα σφαιρών, η ροή ελέγχεται με έναν μοχλό. Η τοποθέτηση της καθέτου μοχλών στο σωλήνα επιτρέπει στο νερό για να ρεύσει. Η κίνηση του στη γωνία 90 βαθμού σταματά τη ροή.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Εφαρμογή
Οι βαλβίδες σφαιρών χρησιμοποιούνται για τον έλεγχο ροής και πίεσης και αποκλείονται για τα διαβρωτικά ρευστά, τους πηλούς, το κανονικά υγρό και τα αέρια.
Χρησιμοποιούνται στο πετρέλαιο και τη φυσική βιομηχανία φυσικού αερίου, αλλά και βρίσκουν μια θέση σε πολλούς βιομηχανικούς τομείς, χημική αποθήκευση, και ακόμη και οικιακές χρήσεις.
Πλεονέκτημα
1. Ελαφριές, μειωμένες δονήσεις στις γραμμές σωλήνων
2. Γρήγορη και εύκολη να κλείσει, να μετακινήσει τη θέση με μοχλό δείχνει εάν η βαλβίδα είναι ανοικτή ή κλειστή
3. Εύκολος να τοποθετήσει: με τις βαλμένες φλάντζα ενώσεις
4. Εύκολος στην υπηρεσία και την επισκευή: μπορέστε να αφαιρεθείτε από τη διοχέτευση με σωλήνες χωρίς βγάλσιμο των στερεώνοντας φλαντζών
5. Αξιόπιστη και χωρίς προβλήματα λειτουργία σε όλες τις θέσεις και μόνο μια μικρή απώλεια ροής
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
