Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | Ansi | Υλικό σώματος: | CF8M |
---|---|---|---|
Πίεση: | 150lb | Μέγεθος: | 1/2» ~ 8» |
Δομή: | Διασπασμένο σώμα | Σύνδεση: | Φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |

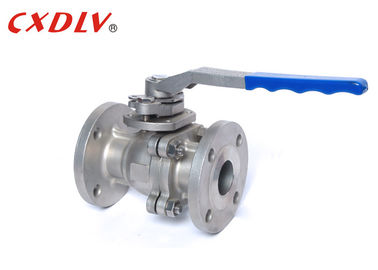

Ansi βιομηχανικό βαλμένο φλάντζα σφαιρών ανοξείδωτο σώματος βαλβίδων διασπασμένο που επιπλέει Class150
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών Ansi
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.34, API 608
- Σύνδεση φλαντζών: ASME B16.5
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: API598, API6D
- Πρόσωπο με πρόσωπο διάσταση: ASME B16.10
Σειρά μεγέθους:
- 1/2» ~ 8»
Εκτίμηση πίεσης:
- Ansi 150LB 300LB
Σειρά θερμοκρασίας:
- -20°C~185°C
Οι βαλβίδες σφαιρών αποκλείουν τη ροή του νερού χρησιμοποιώντας μια σφαίρα, μέσα στη βαλβίδα. Όταν «» στη θέση, το άνοιγμα συμφωνεί με το σωλήνα, επιτρέποντας στο νερό για να ρεύσει ελεύθερα. Όταν «από» τη θέση, το άνοιγμα είναι κάθετο στη ροή του νερού, σταματώντας τη ροή εντελώς. Σε μια βαλβίδα σφαιρών, η ροή ελέγχεται με έναν μοχλό. Η τοποθέτηση της καθέτου μοχλών στο σωλήνα επιτρέπει στο νερό για να ρεύσει. Η κίνηση του στη γωνία 90 βαθμού σταματά τη ροή.
Μονάδα: χιλ. | ||||||||
Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2» | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3» | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4» | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5» | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6» | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8» | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
Εφαρμογή
Οι βαλβίδες σφαιρών επιλέγονται συνήθως χάρι στη δυνατότητά τους να είναι επιτυχείς που χρησιμοποιείται πέρα από μια σειρά των εφαρμογών και των αγορών. Όπως αναφέρεται πριν, οι βαλβίδες σφαιρών είναι μια μεγάλη επιτυχία με το πετρέλαιο και φυσική βιομηχανία φυσικού αερίου, αλλά και βρίσκουν μια θέση σε πολλούς βιομηχανικούς τομείς, χημική αποθήκευση, και ακόμη και οικιακές χρήσεις.
Γιατί επιλέξτε τη βαλβίδα σφαιρών;
Οι βαλβίδες σφαιρών απολαμβάνουν την ογκώδη δημοτικότητα χάρι στο συμπαγές και χαμηλό σχέδιο συντήρησής τους που δεν απαιτεί καμία λίπανση ακόμα προσφέροντας στους χρήστες μια σφιχτή σφραγίδα με την ελάχιστη ροπή. Οι βαλβίδες σφαιρών είναι επίσης η λιγότερη ακριβή επιλογή όταν την επιλογή μεταξύ όλων των τύπων ρύθμισης βαλβίδων.
Πρότυπη επιλογή
2PC πλήρης λιμένας που επιπλέει τη χαμηλή βαλβίδα σφαιρών πλατφορμών
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
