Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Carbon Steel | Κάθισμα: | ptfe |
|---|---|---|---|
| connction: | Διπλή φλάντζα | Δομή: | Επιπλέουσα σφαίρα |
| Πίεση: | 150lb | τεχνολογία επεξεργασίας: | Casting |
| Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |
||

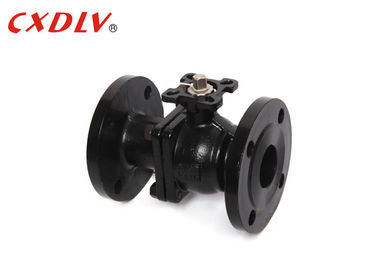

επιπλέουσα βαλβίδα σφαιρών χάλυβα άνθρακα 2PC WCB DN15 - βαλμένη φλάντζα PN16 βαλβίδα DN200
Προδιαγραφές
Πετώντας βαλβίδα σφαιρών
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.5, API 608
- Σύνδεση: ASMEB16.5
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: API 598, API6D
Σειρά μεγέθους:
- 1/2» ~ 8» DN15 ~ DN200
Εκτίμηση πίεσης:
- Ansi 150LB 300LB PN16/25/40
Σειρά θερμοκρασίας:
- 20 °C ~ 185 °C
| Unti: χιλ. | ||||||||
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
| Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2» | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3» | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4» | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5» | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6» | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8» | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Εφαρμογή
* Το ευρύ φάσμα των εφαρμογών, από μικρό σε μερικά χιλιοστόμετρα στη διάμετρο, μεγάλοι μετρητές, από υψηλό κενό στην υψηλή πίεση μπορεί να εφαρμοστεί.
* Οι βαλβίδες σφαιρών έχουν χρησιμοποιηθεί ευρέως στο πετρέλαιο, τη χημική, ηλεκτρική παραγωγή, το έγγραφο, την ατομική ενέργεια, την αεροπορία, τον πύραυλο και άλλα τμήματα, καθώς επίσης και τις καθημερινές ζωές των ανθρώπων.
Πλεονέκτημα της βαλβίδας σφαιρών
1. Τετραγωνικός άξονας για την καλύτερη δύναμη και περισσότερη επαφή επιφάνειας για το μοχλό χεριών
2. Βρεγμένες περιοχές που επεξεργάζονται στη μηχανή πλήρως και που γυαλίζονται
3. Προαιρετικά ασφαλή και αντιστατικά χαρακτηριστικά γνωρίσματα πυρκαγιάς
4. Τελειωμένη καθρέφτης σφαίρα για τη σφιχτά αποκλεισμένη και χαμηλότερη λειτουργούσα ροπή
5. Πιό εύρωστος και καλύτερος μοχλός χεριών χειριστών φιλικός
Πρότυπη επιλογή
DIN 2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
