Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Πρότυπο: | Ansi | Υλικό σώματος: | CF8M |
|---|---|---|---|
| Πίεση: | 150lb | Μέγεθος: | 1/2» ~ 8» |
| Δομή: | Διασπασμένο σώμα | Σύνδεση: | Φλάντζα |
| Μέσο: | Αέριο ελαίου νερού | ||
| Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |
||

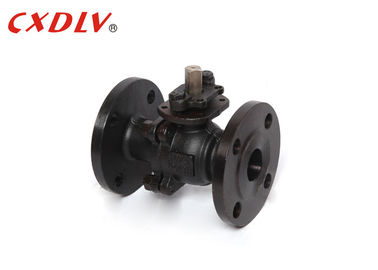

Επιπλέουσες βαλμένες φλάντζα ανοξείδωτο πετώντας βαλβίδες βαλβίδων σφαιρών για το αέριο, πετρέλαιο
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών Ansi
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.34, API 608
- Σύνδεση φλαντζών: ASME B16.5
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: API598, API6D
- Πρόσωπο με πρόσωπο διάσταση: ASME B16.10
Σειρά μεγέθους:
- 1/2» ~ 8»
Εκτίμηση πίεσης:
- Ansi 150LB 300LB
Σειρά θερμοκρασίας:
- -20°C~185°C
Μια βαλβίδα σφαιρών είναι μια συσκευή με μια σφαιρική μονάδα περάτωσης που παρέχει το on/off έλεγχο της ροής. Η σφαίρα έχει έναν λιμένα, επίσης γνωστός ως άντεξε, μέσω του κέντρου. Όταν η βαλβίδα τοποθετείται έτσι ώστε άντεξε ευθυγραμμίζεται στην ίδια κατεύθυνση όπως η σωλήνωση, αυτό είναι στην ανοικτή θέση και το ρευστό μπορεί να διατρέξει της. Όταν 90 βαθμούς, άντεξε γίνεται κάθετος στην πορεία ροής, η σημασία της βαλβίδας είναι κλειστή και το ρευστό δεν μπορεί να περάσει μέσω.
| Μονάδα: χιλ. | ||||||||
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
| Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2» | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3» | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4» | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5» | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6» | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8» | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Εφαρμογή
Οι βαλβίδες σφαιρών επιλέγονται συνήθως χάρι στη δυνατότητά τους να είναι επιτυχείς που χρησιμοποιείται πέρα από μια σειρά των εφαρμογών και των αγορών. Όπως αναφέρεται πριν, οι βαλβίδες σφαιρών είναι μια μεγάλη επιτυχία με το πετρέλαιο και φυσική βιομηχανία φυσικού αερίου, αλλά και βρίσκουν μια θέση σε πολλούς βιομηχανικούς τομείς, χημική αποθήκευση, και ακόμη και οικιακές χρήσεις.
Πλεονέκτημα
1. Μακρύτερη ζωή κύκλων
2. Χαμηλότερη ομοιόμορφη ροπή
3. Άδειες στην πρόσβαση γραμμών για την αντικατάσταση καθισμάτων
4. Διαθέσιμος στο ανοξείδωτο ή το χάλυβα άνθρακα
5. Το σώμα και η φλάντζα ΚΑΠ είναι επένδυση χυτή
Πρότυπη επιλογή
2PC πλήρης λιμένας που επιπλέει τη χαμηλή βαλβίδα σφαιρών πλατφορμών
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
