Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | ΦΑΣΑΡΙΑ | Υλικό ΒΑΛΒΙΔΩΝ: | Carbon Steel |
---|---|---|---|
Πίεση: | PN16 | Μέγεθος: | DN15~DN200 |
Δομή: | επιπλέουσα βαλβίδα σφαιρών 2 κομματιού | Σύνδεση: | Διπλή φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

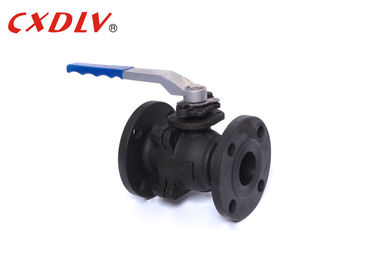

Επιπλέων τύπος PN16 PN40 βαλβίδων σφαιρών DN150 WCB βαλμένος φλάντζα ανοξείδωτο DIN RF
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών DIN
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: DIN 3357/1, 2EN12516-1
- Σύνδεση φλαντζών: DIN2542~DIN2545, En1092
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: DIN3230/3, En12266
Σειρά μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- DIN PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η βαλβίδα σφαιρών, μαζί με την πεταλούδα και τις βαλβίδες βουλωμάτων, είναι μέρος της quarter-turn οικογένειας βαλβίδων. Οι βαλβίδες σφαιρών είναι γνωστές για αξιόπιστο, σφραγίζοντας φυσαλίδα-σφιχτά. Κατά συνέπεια, είναι μια μεγάλη επιλογή για τις εφαρμογές αερίου όπου σφιχτό shutoff είναι απαραίτητο. Λόγω της δυνατότητας της σταθεράς που φορά στα καθίσματα, οι βαλβίδες σφαιρών δεν είναι ιδανικές για τις throttling εφαρμογές. Το σώμα μιας βαλβίδας σφαιρών συνήθως αποτελείται από το χάλυβα και μπορεί να γίνει ανθεκτικότερο με την επένδυση νικελίου.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Εφαρμογή
Οι βαλβίδες σφαιρών χρησιμοποιούνται σε ποικίλες εφαρμογές συμπεριλαμβανομένου, αλλά δεν περιορίζονται σε:
Εγκαταστάσεις αερίου τομέων, εγκαταστάσεις αργού πετρελαίου, γραμμές τροφών αερίου, πολυμερείς εγκαταστάσεις, αυτοματοποιημένες εφαρμογές διαδικασίας, βιομηχανικά εργοστάσια επεξεργασίας αερίου, LNG εγκαταστάσεις, επεξεργασία υδρογονανθράκων, αγροκτήματα δεξαμενών, γραμμές αποθεμάτων τροφών διυλιστηρίων πετρελαίου
Χαρακτηριστικά βαλβίδων σφαιρών
1. Περιστροφή στη συσκευασία αντί της εναλλαγής της διαδικασίας από μέσα από ή του περιβάλλοντος από το εξωτερικό μέσω του αδένα συσκευασίας μαζί με το μίσχο.
2. Αποβολή του στολίσματος καπό και της πιθανής πορείας διαρροών.
3. Το σφραγίζοντας μέλος περιστρέφεται σε το είναι όγκος αντί να πρέπει να μετατοπιστεί ένας όγκος.
4. Μια πλήρης σφαίρα είναι μια ισορροπημένη περιποίηση. Ένα μισό βούλωμα βαλβίδων σφαιρών, πυλών ή σφαιρών θα θιγόταν. Αυτό θα ήταν σημαντικό με τους ενεργοποιητές εάν χάσατε το αέριο ή την παροχή αέρα σας.
5. Καμία ζώνη συλλογής στο κατώτατο σημείο της βαλβίδας. Πρέπει να υπάρξει χώρος για την πύλη που κινείται προς και μπορεί να έχει τη δυσκολία μετατοπίζοντας τι πάντα έχει συλλέξει εκεί.
6. Μικρότερος γενικός τυλίγει τη διάσταση.
7. Ευκολία της αυτοματοποίησης - ενενήντα βαθμοί για να πάει ορθάνοικτος στο σύνολο κλειστό. Όχι πολλαπλάσια των στροφών.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
