No566 Binhai 3$ο wenzhou zhejiang Κίνα dist οδικό subdistrict longwan | sale@xdlvalve.com |
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπο: | JIS | Υλικό σώματος: | Carbon Steel |
---|---|---|---|
Πίεση: | 10k | Μέγεθος: | DN15~DN200 |
Δομή: | Πλήρης λιμένας | Σύνδεση: | Φλάντζα |
Μέσο: | Αέριο ελαίου νερού | ||
Υψηλό φως: | cf8m βαλβίδα σφαιρών,βαλβίδα σφαιρών τελών φλαντζών |

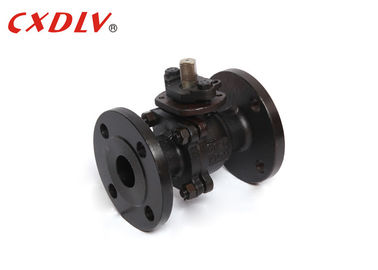

1 / 2 έως 12 βαλβίδα σφαιρών τελών φλαντζών ίντσας API DIN JIS που επιπλέει τη βαλβίδα ελέγχου χυτοχάλυβα WCB
Προδιαγραφές
Τυποποιημένη βαλβίδα σφαιρών Oprated λαβών JIS
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: ASME B16.34, API 608
- Σύνδεση φλαντζών: JIS B2212 ~ B213
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: JIS B2003, API6D
Σειρά μεγέθους:
- 15A ~ 200A
Εκτίμηση πίεσης:
- JIS 10K 20K
Σειρά θερμοκρασίας:
- -20°C~185°C
Μια βαλβίδα σφαιρών πλήρης-λιμένων, επίσης γνωστή ως full-bore, βαλβίδα σφαιρών έχει άντεξε την εσωτερική διάμετρο το (ID) περίπου ίσο με την ταυτότητα σωληνώσεων. Αυτό επιτρέπει τη μειωμένη απώλεια τριβής και πίεσης πέρα από τη βαλβίδα. Με μια βαλβίδα σφαιρών πλήρης-λιμένων δεν υπάρχει κανένας περιορισμός στη ροή του ρευστού. Αυτός ο τύπος άντεξε είναι ιδανικός για τις καταστάσεις όπου μπορεί να είναι απαραίτητο.
Μονάδα: χιλ. | |||||||
Πίεση | Μέγεθος | Λ | φE | φB | φC | Τ | φ |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Εφαρμογή
Οι βαλβίδες σφαιρών χρησιμοποιούνται για τον έλεγχο ροής και πίεσης και αποκλείονται για τα διαβρωτικά ρευστά, τους πηλούς, το κανονικά υγρό και τα αέρια.
Χρησιμοποιούνται στο πετρέλαιο και τη φυσική βιομηχανία φυσικού αερίου, αλλά και βρίσκουν μια θέση σε πολλούς βιομηχανικούς τομείς, χημική αποθήκευση, και ακόμη και οικιακές χρήσεις.
Πλεονέκτημα
1. Περιστροφή στη συσκευασία αντί της εναλλαγής της διαδικασίας από μέσα από ή του περιβάλλοντος από το εξωτερικό μέσω του αδένα συσκευασίας μαζί με το μίσχο.
2. Καμία ζώνη συλλογής στο κατώτατο σημείο της βαλβίδας. Πρέπει να υπάρξει χώρος για την πύλη που κινείται προς και μπορεί να έχει τη δυσκολία μετατοπίζοντας τι πάντα έχει συλλέξει εκεί.
3. Μικρότερος γενικός τυλίγει τη διάσταση.
4. Ευκολία της αυτοματοποίησης - ενενήντα βαθμοί για να πάει ορθάνοικτος στο σύνολο κλειστό. Όχι πολλαπλάσια των στροφών.
Πρότυπη επιλογή
2PC πλήρης βαλβίδα σφαιρών λιμένων επιπλέουσα
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
