Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δύναμη: | Εγχειρίδιο | Υλικό σώματος: | CF8, CF8M, WCB, CF3, CF3M |
|---|---|---|---|
| Σύνδεση: | Φλάντζα | Δομή: | Πλωτές βαλβίδα μπάλα |
| μοντέλο: | Πλήρης λιμένας | Αριθμός μοντέλου: | Q44F-16P |
| Υψηλό φως: | Ένσφαιρη βαλβίδα από ανοξείδωτο χάλυβα,βαλβίδα σφαιρών τελών φλαντζών |
||

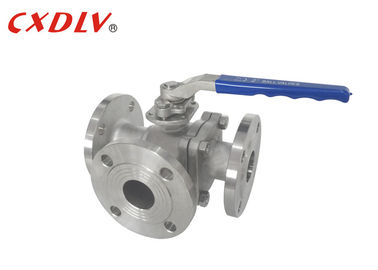

Πλήρης άντεξε το SS 3 βαλμένη φλάντζα τρόπος βαλβίδα σφαιρών Τ/επιπλέουσα βαλβίδα λιμένων Λ
Προδιαγραφές
Πλήρης λιμένας 3 βαλβίδα σφαιρών τρόπων
Εφαρμόσιμα πρότυπα:
- Σχέδιο και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Αλεξίπυρη δοκιμή: API607 4ο το 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Σειρά μεγέθους:
- DN15 ~ DN200
Εκτίμηση πίεσης:
- PN16 PN25 PN40
Σειρά θερμοκρασίας:
- -20°C~185°C
Η τριπλή βαλβίδα σφαιρών είναι διαθέσιμη στις εκδόσεις Τ και Λ. Ο τ-τύπος επιτρέπει σε τρεις ορθογώνιους σωλήνες για να επικοινωνήσει ο ένας με τον άλλον και να κόψει το τρίτο κανάλι για να λειτουργήσει ως διάσπαση και να συγχωνεύσει. Ο τριπλός τύπος βαλβίδων σφαιρών Λ μπορεί μόνο να συνδέσει δύο σωλήνες που είναι ορθογώνιοι ο ένας στον άλλο, και δεν μπορεί να κρατήσει τον τρίτο σωλήνα συνδεμένο ο ένας στον άλλο συγχρόνως, για να διανείμει μόνο.
| Πίεση | Μέγεθος | Λ | L1 | Δ | D1 | D2 | Ζ-Φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F-16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F-16 | 4-φ16 |
Εφαρμογή
1. Εγκαταστάσεις καθαρισμού
2. Πετροχημικός
3. Χημικός εξοπλισμός διαδικασίας
4. Εφαρμογές ελέγχου διεργασίας
5. Εφαρμογές νερού και αποβλήτων
6. Εφαρμογές σωληνώσεων
Χαρακτηριστικά γνωρίσματα
1. Περικοπή ή αποκλεισμένη ροή
2. Ροή διακοπτών μεταξύ δύο διαφορετικών πηγών
3. Συνδυάστε τη ροή από δύο διαφορετικές πηγές
4. Εναλλάξτε τη ροή μεταξύ δύο διαφορετικών προορισμών
5. Εκτρέψτε τη ροή που προέρχεται από μια πηγή σε έναν άλλο προορισμό
6. Χωρίστε τη ροή που προέρχεται από μια πηγή μεταξύ δύο εξερχόμενων προορισμών
