Υλικό σώματος: | ανοξείδωτο ατσάλι | Υλικό καθισμάτων: | ptfe |
---|---|---|---|
Δύναμη: | επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | BSP/BSPT/NPT |
Μέγεθος: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | πνευματική χρησιμοποιημένη βαλβίδα σφαιρών,πνευματική χρησιμοποιημένη βαλβίδα |

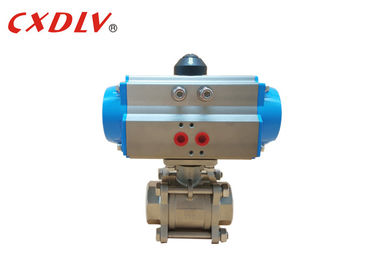

COem ανοξείδωτου ανοίξεων επιστροφής πνευματική σφαιρών βαλβίδα λιμένων βαλβίδων πλήρης
Προδιαγραφές
Ένας πνευματικός ενεργοποιητής αποτελείται κυρίως από ένα έμβολο ή ένα διάφραγμα που αναπτύσσει την κινητήρια δύναμη. Κρατά τον αέρα στην ανώτερη μερίδα του κυλίνδρου, που επιτρέπει την πίεση αέρα να αναγκαστεί το διάφραγμα ή το έμβολο για να κινήσει το μίσχο βαλβίδων ή να περιστραφεί το στοιχείο ελέγχου βαλβίδων.
Οι βαλβίδες απαιτούν λίγη πίεση να λειτουργήσουν και συνήθως διπλάσιο ή να τριπλασιαστεί η δύναμη εισαγωγής. Όσο μεγαλύτερο το μέγεθος του εμβόλου, τόσο μεγαλύτερη η πίεση παραγωγής μπορεί να είναι. Η κατοχή ενός μεγαλύτερου εμβόλου μπορεί επίσης να είναι καλή εάν η παροχή αέρα είναι χαμηλή, επιτρέποντας τις ίδιες δυνάμεις με τη λιγότερη εισαγωγή. Αυτές οι πιέσεις είναι αρκετά μεγάλες να συντρίψουν τα αντικείμενα στο σωλήνα. Στην εισαγωγή kPa 100, θα μπορούσατε να ανυψώσετε ένα μικρό αυτοκίνητο (προς τα πάνω 1.000 λιβρών) εύκολα, και αυτό είναι μόνο μια βασική, μικρή πνευματική βαλβίδα. Εντούτοις, οι προκύπτουσες δυνάμεις που απαιτούνται από το μίσχο θα ήταν πάρα πολύ μεγάλες και θα ανάγκαζαν το μίσχο βαλβίδων για να αποτύχουν.
Αυτή η πίεση μεταφέρεται στο μίσχο βαλβίδων, που συνδέεται με είτε το βούλωμα βαλβίδων (δείτε τη βαλβίδα βουλωμάτων), βαλβίδα πεταλούδων κ.λπ. που οι μεγαλύτερες δυνάμεις απαιτώ στην υψηλή πίεση ή τις υψηλές σωληνώσεις ροής για να επιτρέψουν στη βαλβίδα για να υπερνικήσουν αυτές τις δυνάμεις, και να επιτρέψουν σε την για να κινήσουν τα κινούμενα μέρη βαλβίδων για να ελέγξουν το υλικό που ρέει μέσα.
Η εισαγωγή βαλβίδων είναι το «σήμα ελέγχου.» Αυτό μπορεί να προέλθει από ποικίλες μετρώντας συσκευές, και κάθε διαφορετική πίεση είναι ένα διαφορετικό καθορισμένο σημείο για μια βαλβίδα. Ένα χαρακτηριστικό τυποποιημένο σήμα είναι kPa 20-100. Παραδείγματος χάριν, μια βαλβίδα θα μπορούσε την πίεση σε ένα σκάφος που ποικίλλει μια σταθερή εκροή, και μια ποικίλη εισροή (από τον ενεργοποιητή και τη βαλβίδα). Μια συσκευή αποστολής σημάτων πίεσης θα ελέγξει την πίεση στο σκάφος και θα διαβιβάσει ένα σήμα από το kPa 20-100. 20 μέσα kPa δεν υπάρχει καμία πίεση, 100 μέσα kPa υπάρχει πίεση μεγάλης έκτασης (μπορεί να ποικληθεί από τα σημεία βαθμολόγησης συσκευών αποστολής σημάτων). Καθώς η πίεση αυξάνεται στο σκάφος, η παραγωγή των ανόδων συσκευών αποστολής σημάτων, αυτή η αύξηση στην πίεση στέλνεται στη βαλβίδα, που αναγκάζει τη βαλβίδα για να κτυπήσει προς τα κάτω, και να αρχίσει τη βαλβίδα, μειώνοντας τη ροή στο σκάφος, που μειώνει την πίεση στο σκάφος όπως η υπερβολική πίεση εκκενώνεται μέσω ρέει έξω. Αυτό καλείται άμεσα ενεργούσα διαδικασία.
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Ενιαίος να ενεργήσει πνευματικός ενεργοποιητής που διατάζει το αριθ.
Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
Ανοικτός | Κλείστε | |
ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
ΝΟΜΟΣ 115S | 176Nm | 82Nm |
ΝΟΜΟΣ 125S | 227Nm | 105Nm |
ΝΟΜΟΣ 145S | 357Nm | 165Nm |
ΝΟΜΟΣ 160S | 456Nm | 224Nm |
ΝΟΜΟΣ 190S | 871Nm | 379Nm |
ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Πρότυπη επιλογή
3PC πνευματική βαλβίδα σφαιρών νημάτων
Όνομα προϊόντων | 3PC βαλβίδα σφαιρών νημάτων | |||
Πίεση | 1000WOG | |||
Βαλβίδα Matreial | CF8/SS304 | CF8M/SS316 | WCB | |
Σύνδεση | BSP/BSPT/NPT |
