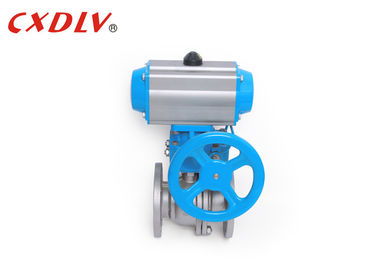

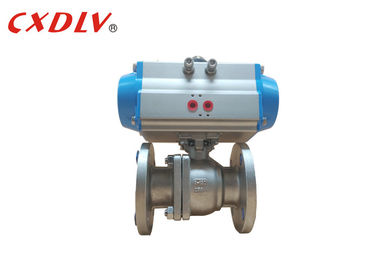

Η φλάντζα RF αναπηδά την πνευματική ωθημένη βαλβίδα σφαιρών 12pcs με τη χειρωνακτική συμπληρωματική προμήθεια
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q641F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | ptfe |
|---|---|---|---|
| Δύναμη: | επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
| Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
| Επισημαίνω: | διπλής ενέργειας πνευματική βαλβίδα,πνευματική χρησιμοποιημένη βαλβίδα |
||
Περιγραφή προϊόντων
Η φλάντζα RF αναπηδά την πνευματική ωθημένη βαλβίδα σφαιρών 12pcs με τη χειρωνακτική συμπληρωματική προμήθεια
Προδιαγραφές
- Ραφιών και γραναζιών πνευματικός ενεργοποιητής στροφής τετάρτων σχεδίου περιστροφικός
- Έκδοση διπλής ενέργειας ή επιστροφής ανοίξεων
- ISO5211, διεπαφές DIN3337 και του Ναμούρ για το εύκολο μοντάρισμα στη βαλβίδα, το κιβώτιο διακοπτών ορίου και positioner
- Κατάλληλος για την εσωτερική και υπαίθρια εφαρμογή
- Παραγωγή ροπής από 3Nm σε 13,024Nm (έκδοση DA) και 4Nm σε 6,584Nm (έκδοση SR)
- Κατοικία κραμάτων αλουμινίου με το νικέλινο γρανάζι
- Γωνία 90° ταξιδιού με τη ρύθμιση στάσεων ταξιδιού ± 5℃
- Λειτουργούσα πίεση από το φραγμό 2 μέχρι το φραγμό 8 στη θερμοκρασία από -20℃ σε +80℃
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Ενιαίος να ενεργήσει πνευματικός ενεργοποιητής που διατάζει το αριθ.
| Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
| Ανοικτός | Κλείστε | |
| ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
| ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
| ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
| ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
| ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
| ΝΟΜΟΣ 115S | 176Nm | 82Nm |
| ΝΟΜΟΣ 125S | 227Nm | 105Nm |
| ΝΟΜΟΣ 145S | 357Nm | 165Nm |
| ΝΟΜΟΣ 160S | 456Nm | 224Nm |
| ΝΟΜΟΣ 190S | 871Nm | 379Nm |
| ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
| ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
| ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
| ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
| ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
| ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
Παράμετρος βαλβίδων σφαιρών (DN15~DN200)
| PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
| Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner | |||
