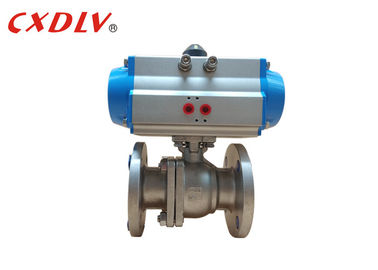

DIN διπλής ενέργειας 2 τρόπων άκρες φλαντζών βαλβίδων DN50 ανοξείδωτου πνευματικές
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q641F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | ptfe |
|---|---|---|---|
| Δύναμη: | Διπλής ενέργειας | Σύνδεση: | Διπλή φλάντζα |
| Πίεση: | PN16 | Δομή βαλβίδων: | 2 κομμάτια |
| Επισημαίνω: | διπλής ενέργειας πνευματική βαλβίδα,πνευματική χρησιμοποιημένη βαλβίδα |
||
Περιγραφή προϊόντων
DIN διπλής ενέργειας 2 τρόπων άκρες φλαντζών βαλβίδων DN50 ανοξείδωτου πνευματικές
Προδιαγραφές
- Ραφιών και γραναζιών πνευματικός ενεργοποιητής στροφής τετάρτων σχεδίου περιστροφικός
- Έκδοση διπλής ενέργειας ή επιστροφής ανοίξεων
- ISO5211, διεπαφές DIN3337 και του Ναμούρ για το εύκολο μοντάρισμα στη βαλβίδα, το κιβώτιο διακοπτών ορίου και positioner
- Κατάλληλος για την εσωτερική και υπαίθρια εφαρμογή
- Παραγωγή ροπής από 3Nm σε 13,024Nm (έκδοση DA) και 4Nm σε 6,584Nm (έκδοση SR)
- Κατοικία κραμάτων αλουμινίου με το νικέλινο γρανάζι
- Γωνία 90° ταξιδιού με τη ρύθμιση στάσεων ταξιδιού ± 5℃
- Λειτουργούσα πίεση από το φραγμό 2 μέχρι το φραγμό 8 στη θερμοκρασία από -20℃ σε +80℃
Πλεονέκτημα
1. Συμπαγές μέγεθος και ελαφριά κατασκευή
2. Αξιόπιστη, μακράς διαρκείας απόδοση
3. Τα πρότυπα «στη γραμμή» ή «ο σταυρός τοποθετούν» τη βαλβίδα στις διαμορφώσεις ενεργοποιητών
4. Το ελατήριο-επιστροφής σχέδιο προσαρμόζει την παροχή αέρα τόσο χαμηλή όπως 50 PSI
5. O-Rings περιποίησης ανοξείδωτου εξωτερικά και FKM πρότυπα
6. Ο άμεσος μίσχος βαλβίδων που συνδέει με τον άξονα ενεργοποιητών ελαχιστοποιεί τη σπασμωδική κίνηση
7. Χειρωνακτικά πρότυπα συμπληρωματικής προμήθειας
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
| Διπλάσιο Να ενεργήσει |
Διαμορφώστε το αριθ. | Ροπή (5.5Bar) |
| ΝΟΜΟΣ 042D | 8.4Nm | |
| ΝΟΜΟΣ 050D | 18.3Nm | |
| ΝΟΜΟΣ 063D | 32.2Nm | |
| ΝΟΜΟΣ 075D | 64Nm | |
| ΝΟΜΟΣ 090D | 101Nm | |
| ΝΟΜΟΣ 100D | 146Nm | |
| ΝΟΜΟΣ 115D | 236Nm | |
| ΝΟΜΟΣ 125D | 305Nm | |
| ΝΟΜΟΣ 145D | 478Nm | |
| ΝΟΜΟΣ 160D | 624Nm | |
| ΝΟΜΟΣ 190D | 1185Nm | |
| ΝΟΜΟΣ 210D | 1447Nm | |
| ΝΟΜΟΣ 240D | 2126Nm | |
| ΝΟΜΟΣ 270D | 3229Nm | |
| ΝΟΜΟΣ 300D | 4197Nm | |
| ΝΟΜΟΣ 350D | 6283Nm | |
| ΝΟΜΟΣ 400D | 8953Nm |
Παράμετρος βαλβίδων σφαιρών DIN PN16 (DN15~DN200)
| PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
| Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner | |||
