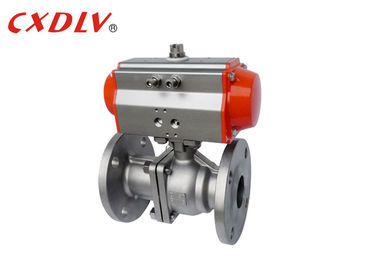

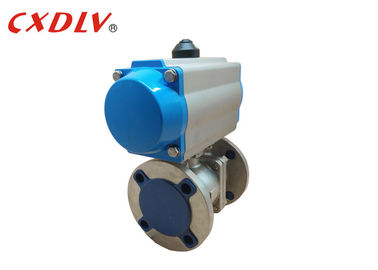

Βιομηχανική πνευματική ωθημένη βαλβίδα ελέγχου νερού βαλβίδων σφαιρών φλαντζών SS WCB περιστροφική
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q641F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | ptfe |
|---|---|---|---|
| Δύναμη: | επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
| Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
| Επισημαίνω: | διπλής ενέργειας πνευματική βαλβίδα,πνευματική χρησιμοποιημένη βαλβίδα |
||
Περιγραφή προϊόντων
Βιομηχανική πνευματική ωθημένη βαλβίδα ελέγχου νερού βαλβίδων σφαιρών φλαντζών SS WCB περιστροφική
Προδιαγραφές
- Ραφιών και γραναζιών πνευματικός ενεργοποιητής στροφής τετάρτων σχεδίου περιστροφικός
- Έκδοση διπλής ενέργειας ή επιστροφής ανοίξεων
- ISO5211, διεπαφές DIN3337 και του Ναμούρ για το εύκολο μοντάρισμα στη βαλβίδα, το κιβώτιο διακοπτών ορίου και positioner
- Κατάλληλος για την εσωτερική και υπαίθρια εφαρμογή
- Παραγωγή ροπής από 3Nm σε 13,024Nm (έκδοση DA) και 4Nm σε 6,584Nm (έκδοση SR)
- Κατοικία κραμάτων αλουμινίου με το νικέλινο γρανάζι
- Γωνία 90° ταξιδιού με τη ρύθμιση στάσεων ταξιδιού ± 5℃
- Λειτουργούσα πίεση από το φραγμό 2 μέχρι το φραγμό 8 στη θερμοκρασία από -20℃ σε +80℃
Πλεονέκτημα
1. Εύκολος να λειτουργήσει, να ανοίξει και να κλείσει γρήγορα, από ορθάνοικτο στο σύνολο μακριά εφ' όσον 90 °, εύκολα να ελέγξουν πέρα από τις μεγάλες αποστάσεις.
2. η συντήρηση είναι κατάλληλη, η βαλβίδα σφαιρών είναι απλή στη δομή, το σφραγίζοντας δαχτυλίδι είναι γενικά ενεργό, και είναι κατάλληλο να αποσυνθέσει και να αντικαταστήσει.
3. Όταν πλήρως ανοικτή ή κλειστή πλήρως, η επιφάνεια σφράγισης της σφαίρας και το κάθισμα βαλβίδων απομονώνονται από το μέσο. Όταν το μέσο περνά, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
Τεχνικά στοιχεία
Διπλής ενέργειας πνευματικός ενεργοποιητής που διατάζει το αριθ.
| Διπλάσιο Να ενεργήσει |
Διαμορφώστε το αριθ. | Ροπή (5.5Bar) |
| ΝΟΜΟΣ 042D | 8.4Nm | |
| ΝΟΜΟΣ 050D | 18.3Nm | |
| ΝΟΜΟΣ 063D | 32.2Nm | |
| ΝΟΜΟΣ 075D | 64Nm | |
| ΝΟΜΟΣ 090D | 101Nm | |
| ΝΟΜΟΣ 100D | 146Nm | |
| ΝΟΜΟΣ 115D | 236Nm | |
| ΝΟΜΟΣ 125D | 305Nm | |
| ΝΟΜΟΣ 145D | 478Nm | |
| ΝΟΜΟΣ 160D | 624Nm | |
| ΝΟΜΟΣ 190D | 1185Nm | |
| ΝΟΜΟΣ 210D | 1447Nm | |
| ΝΟΜΟΣ 240D | 2126Nm | |
| ΝΟΜΟΣ 270D | 3229Nm | |
| ΝΟΜΟΣ 300D | 4197Nm | |
| ΝΟΜΟΣ 350D | 6283Nm | |
| ΝΟΜΟΣ 400D | 8953Nm |
Παράμετρος βαλβίδων σφαιρών (DN15~DN200)
| PN (MPA) | DN | Λ | φE | φB | φC | Τ | φ | Ν-Φh | Χ |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
| Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner | |||
