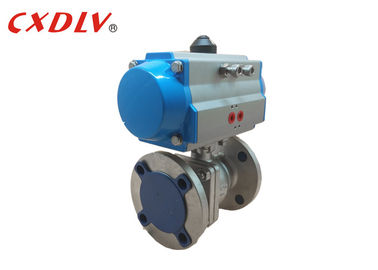

Επιστροφής ενιαία να ενεργήσει άνοιξη πνευματική ωθημένη βαλβίδα 3 τρόπων επάνω από τη βαλβίδα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q641F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | ptfe |
|---|---|---|---|
| Δύναμη: | επιστροφής ενεργοποιητής άνοιξη | Σύνδεση: | Διπλή φλάντζα |
| Μέγεθος βαλβίδων: | 1/2 " ~8» | Μέσο: | Αέριο ελαίου νερού |
| Επισημαίνω: | πνευματική χρησιμοποιημένη βαλβίδα σφαιρών,πνευματική χρησιμοποιημένη βαλβίδα |
||
Περιγραφή προϊόντων
Επιστροφής ενιαία να ενεργήσει άνοιξη πνευματική ωθημένη βαλβίδα 3 τρόπων επάνω από τη βαλβίδα
Προδιαγραφές
- Ραφιών και γραναζιών πνευματικός ενεργοποιητής στροφής τετάρτων σχεδίου περιστροφικός
- Έκδοση διπλής ενέργειας ή επιστροφής ανοίξεων
- ISO5211, διεπαφές DIN3337 και του Ναμούρ για το εύκολο μοντάρισμα στη βαλβίδα, το κιβώτιο διακοπτών ορίου και positioner
- Κατάλληλος για την εσωτερική και υπαίθρια εφαρμογή
- Παραγωγή ροπής από 3Nm σε 13,024Nm (έκδοση DA) και 4Nm σε 6,584Nm (έκδοση SR)
- Κατοικία κραμάτων αλουμινίου με το νικέλινο γρανάζι
- Γωνία 90° ταξιδιού με τη ρύθμιση στάσεων ταξιδιού ± 5℃
- Λειτουργούσα πίεση από το φραγμό 2 μέχρι το φραγμό 8 στη θερμοκρασία από -20℃ σε +80℃
Πλεονέκτημα
1. Η ρευστή αντίσταση, ο συντελεστής αντίστασης σωλήνων με το ίδιο μήκος είναι ίση.
2. Απλή δομή, μικρό μέγεθος, ελαφρύ.
3. Το στενό και αξιόπιστο υλικό σφραγίζοντας επιφάνειας βαλβίδων χρησιμοποίησε ευρέως το πλαστικό, που σφραγίζει, και έχει χρησιμοποιηθεί ευρέως στο κενό σύστημα.
4. Εύκολος να λειτουργήσει, ανοίγοντας και κλείνοντας γρήγορα, από πλήρως ανοικτό κλειστός πλήρως εφ' όσον η περιστροφή 90 °, για να διευκολύνει τον τηλεχειρισμό.
5. Η εύκολη συντήρηση, απλή βαλβίδα σφαιρών, σφραγίδες είναι γενικά δραστηριότητες, η αντικατάσταση αφαίρεσης είναι καταλληλότερη.
6. Στο πλήρως ύπαιθρο ή κλειστός πλήρως, η επιφάνεια σφράγισης και η διηλεκτρικά σφαίρα και το κάθισμα απομόνωσης, μέσω των μέσων, δεν θα προκαλέσουν τη διάβρωση της επιφάνειας σφράγισης βαλβίδων.
Τεχνικά στοιχεία
Ενιαίος να ενεργήσει πνευματικός ενεργοποιητής που διατάζει το αριθ.
| Διαμορφώστε το αριθ. | Ροπή (6Bar) | |
| Ανοικτός | Κλείστε | |
| ΝΟΜΟΣ 050S | 13.2Nm | 6.7Nm |
| ΝΟΜΟΣ 063S | 24.1Nm | 11.1Nm |
| ΝΟΜΟΣ 075S | 47.7Nm | 22.1Nm |
| ΝΟΜΟΣ 090S | 73.1Nm | 36.7Nm |
| ΝΟΜΟΣ 100S | 109Nm | 50.7Nm |
| ΝΟΜΟΣ 115S | 176Nm | 82Nm |
| ΝΟΜΟΣ 125S | 227Nm | 105Nm |
| ΝΟΜΟΣ 145S | 357Nm | 165Nm |
| ΝΟΜΟΣ 160S | 456Nm | 224Nm |
| ΝΟΜΟΣ 190S | 871Nm | 379Nm |
| ΝΟΜΟΣ 210S | 1000Nm | 521Nm |
| ΝΟΜΟΣ 240S | 1423Nm | 721Nm |
| ΝΟΜΟΣ 270S | 2345Nm | 1060Nm |
| ΝΟΜΟΣ 300S | 2956Nm | 1460Nm |
| ΝΟΜΟΣ 350S | 4247Nm | 2346Nm |
| ΝΟΜΟΣ 400S | 6559Nm | 2624Nm |
150LB παράμετρος βαλβίδων σφαιρών (1/2 " ~8»)
| Πίεση | Μέγεθος | φD | Λ | φE | φB | φC | Τ | φ |
| Class150 | 1/2» | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4» | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1» | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4» | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2» | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2» | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Εξαρτήματα που μπορούν να χρησιμοποιήσουν με αυτήν την βαλβίδα σφαιρών
On/off δείκτης
Τυποποιημένη βαλβίδα σωληνοειδών του Ναμούρ σε όλα τα πρότυπα
Πνευματικό & ηλεκτρικός-πνευματικό Positioner βαλβίδων
Χειρωνακτική συμπληρωματική προμήθεια Declutchable
Διακόπτες ορίου για τη On/Off ένδειξη στον πίνακα επιτροπής
Συνδυασμός φίλτρων + ρυθμιστών με το μετρητή πίεσης
Περισσότερη επιλογή
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
| Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner | |||
