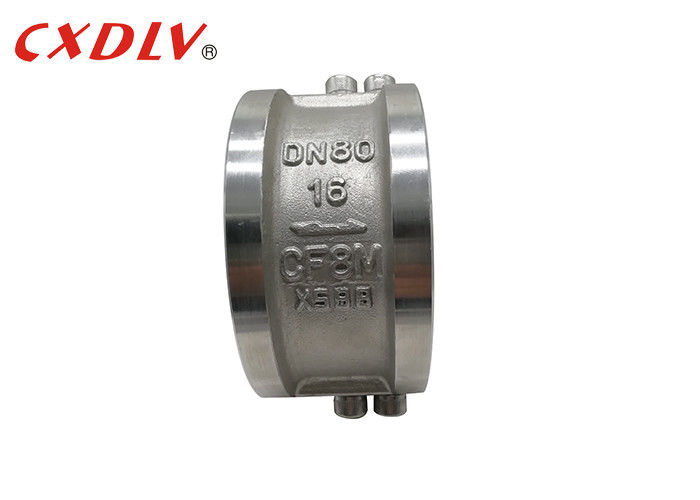

Η άνοιξη γκοφρετών βοήθησε τη διπλή πιάτων αντεπιστροφής πίεση μήκους PN16 βαλβίδων σύντομη ανθεκτική
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | SO 9001; PED 2014/68/EU |
| Αριθμό μοντέλου: | H76H |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 7-30 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό δίσκων: | CF8M/CF8/CF3/CF3M/WCB | Θερμοκρασία: | 80℃ |
|---|---|---|---|
| Μέσο: | Water.Air.Oil | Πίεση: | PN16 |
| Πρότυπα: | ANSI/GB/DIN | Υλικό σώματος: | CF8M/CF8/CF3/CF3M/WCB |
| Άνοιξη: | SS304/SS316 | Άξονας: | SS304/SS316 |
| Επισημαίνω: | διπλή βαλβίδα αντεπιστροφής γκοφρετών δίσκων,διπλή βαλβίδα αντεπιστροφής πιάτων |
||
Περιγραφή προϊόντων
Η άνοιξη γκοφρετών βοήθησε τη διπλή βαλβίδα αντεπιστροφής πιάτων – κοντή βαλβίδα αντεπιστροφής διδύμου μήκους
Προδιαγραφές
Σχέδιο σύμφωνα με AP1594. API6D. JB/T8937
Πρόσωπο με πρόσωπο σύμφωνα με API594. API6D. DIN3202. JB/T8937
Εκτίμηση πίεσης & θερμοκρασίας σύμφωνα με ASME B16.34
Δοκιμή & επιθεώρηση σύμφωνα με το Ansi Β 16,34. DIN2401. GB/T9124. JB/T74
Εφαρμογή
Η καινοτόμος δομή διπλός-βαλβίδων της βαλβίδας αντεπιστροφής H76 δύο συμπιεζόμενα δί ελατηρίου χτυπήματα (μισό-βαλβίδα) που αναστέλλονται χρησιμοποιεί από μια κεντρική κάθετη καρφίτσα αρθρώσεων. Όταν το ρευστό αρχίζει να ρέει, το χτύπημα ανοίγει κάτω από την επακόλουθη δύναμη (f) ενεργώντας στο κέντρο της επιφάνειας σφράγισης. Το σημείο δράσης της δύναμης το (Fs) υποστήριξης άνοιξη αντίδρασης βρίσκεται έξω από το κέντρο της επιφάνειας χτυπημάτων έτσι ώστε τη ρίζα του χτυπήματος ανοίγουν αρχικά. Επομένως, το φαινόμενο τριβής επιφάνειας σφράγισης της παλαιάς συμβατικής βαλβίδας όταν ανοίγουν το χτύπημα βαλβίδων αποφεύγεται αποτελεσματικά.
Διαστατικό σχέδιο
| DN | Λ | Δ | D2 | D3 | D1 |
| 50 | 60 | 108 | 51 | 56 | 125 |
| 65 | 67 | 128 | 65 | 73 | 145 |
| 80 | 73 | 142 | 80 | 88 | 160 |
| 100 | 73 | 162 | 102 | 108 | 180 |
| 125 | 86 | 192 | 127 | 132 | 210 |
| 150 | 98 | 218 | 152 | 160 | 240 |
| 200 | 127 | 273 | 203 | 210 | 295 |
| 250 | 146 | 329 | 254 | 266 | 350 |
| 300 | 181 | 384 | 305 | 310 | 400 |
Χαρακτηριστικό γνώρισμα
Η βαλβίδα αντεπιστροφής H76H/Y έχει μια σύντομη φόρτωση κτυπήματος και άνοιξη κλεισίματος, η οποία μειώνει σημαντικά το σφυρί νερού. Η ανοίγοντας πίεση είναι μικρή, το χτύπημα μπορεί να ανοίξουν πλήρως με μια μικρή διαφορική πίεση, και το χτύπημα μπορεί να ανοίξουν πλήρως με μια μικρή διαφορική πίεση. Η βαλβίδα είναι μια ενωτική δομή που είναι απλή και συμπαγής. Η δύναμη αντίκτυπου είναι μικρή όταν κλείνουν τη βαλβίδα, η πίεση σφυριών νερού είναι μικρή, η ζωή βαλβίδων είναι μακριά, και η αξιοπιστία είναι υψηλή.
Package&Delivery
Λεπτομέρειες συσκευασίας: Επιλέγουμε τις κατάλληλες ξύλινες περιπτώσεις σύμφωνα με τις διαφορετικές βαλβίδες και τακτοποιούμε τους εξειδικευμένους εργάτες που συσκευάζουν σε περίπτωση μώλωπα. Μακροπρόθεσμος συνεργάστηκε αποστολέας θα κρατήσει το διαστημικές, σαφείς τελωνείο και τη μεταφορά για μας χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι για τη μεταφορά, θαλασσίως, αεροπορικώς και με το τραίνο. Θα τακτοποιήσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με τη διαταγή, 7~60days
FAQ
Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε βασισμένος στο Wenzhou κατασκευαστής βαλβίδων.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Α: Σύμφωνα με τη διαταγή, 7~60days.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Α: Payment=1000USD<>, 30% T/T εκ των προτέρων, ισορροπία πριν από την αποστολή.
