Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό σώματος: | CF8, CF8M, CF3, CF3M, WCB | Πρότυπα: | JIS |
---|---|---|---|
Μέγεθος: | DN500~DN250 | Θερμοκρασία: | -196°C~650°C |
ΣΦΡΑΓΙΔΑ: | Σφραγίδα μετάλλων | Πίεση: | JIS10KJIS |
Υψηλό φως: | Βαλβίδα πυλών SS,καθισμένη μέταλλο βαλβίδα πυλών |

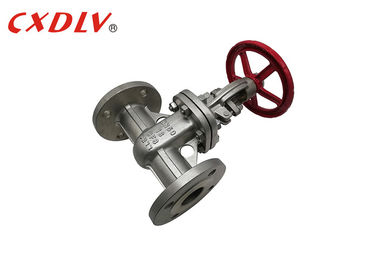

Τελειωμένη βαλβίδα πυλών ανοξείδωτου cOem φλάντζα με Handwheel CF8 CF8M
Προδιαγραφές
Εφαρμόσιμα πρότυπα:
- ΠΡΟΣΩΠΟ ΜΕ ΠΡΌΣΩΠΟ ΔΙΑΣΤΑΣΗ: JIS B2002
- ΔΙΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΤΕΛΩΝ: JIS B2212-B213
- DESING: ASME B16.34, API608
- ΔΟΚΙΜΗ: JIS B2003, API6D
Σειρά μεγέθους:
- DN15~DN250
Εκτίμηση πίεσης:
- JIS10K
Σειρά θερμοκρασίας:
- -29°C~185°C
Εφαρμογή
Η βαλβίδα πυλών είναι μια βαλβίδα που το πιάτο βαλβίδων κινεί κατά μήκος της κάθετης κατεύθυνσης καθ'οδόν. Μπορεί επίσης να γίνει σε μια πύλη που μπορεί να παραγάγει μια παραμόρφωση μικρού ποσού για να βελτιώσει τη δυνατότητα επεξεργασίας της και να αποζημιώσει την απόκλιση της γωνίας επιφάνειας σφράγισης κατά τη διάρκεια της διαδικασίας κατεργασίας. Ο πίνακας καλείται ελαστικό παραθυρόφυλλο. Όταν τη βαλβίδα πυλών κλείνουν, η επιφάνεια σφράγισης μπορεί να σφραγιστεί μόνο από τη μέση πίεση, δηλ., η επιφάνεια σφράγισης του κριού πιέζεται ενάντια στο κάθισμα βαλβίδων από την άλλη πλευρά από τη μέση πίεση να εξασφαλιστεί η σφράγιση της επιφάνειας σφράγισης, η οποία είναι αυτοκόλλητη. Οι περισσότερες από τις βαλβίδες πυλών αναγκάζονται να σφραγίσουν, δηλ., όταν κλείνουν τη βαλβίδα, η εξωτερική δύναμη αναγκάζονται για να πιεστεί η πύλη στο κάθισμα βαλβίδων για να εξασφαλίσουν τη σφράγιση της επιφάνειας σφράγισης.
DN | Λ | Δ | D1 | D2 | BF | ζ-φd | Χ |
50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
Παρακαλώ απευθυνθείτε για άλλα μεγέθη. |
Χαρακτηριστικό γνώρισμα
1. Υψηλό ύψος, μακροχρόνιοι άνοιγμα και χρόνος λήξης της προθεσμίας υποβολής. Το κτύπημα ανοίγματος και κλεισίματος του παραθυρόφυλλου είναι μεγάλο, και η πτώση εκτελείται από τη βίδα.
2. Το φαινόμενο σφυριών νερού δεν είναι εύκολο να παραχθεί. Ο λόγος είναι ότι ο χρόνος κλεισίματος είναι μακροχρόνιος.
3. Το μέσο μπορεί να ρεύσει σε οποιαδήποτε κατεύθυνση και στις δύο πλευρές, η οποία είναι εύκολο να εγκατασταθεί. Τα κανάλια βαλβίδων πυλών είναι συμμετρικά και στις δύο πλευρές.
Πρότυπη επιλογή
Βαλβίδα πυλών
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB |
