Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό σώματος: | CFM8/CF8/CF3M/CF3 | Μέγεθος: | DN15~DN300 |
---|---|---|---|
Πρότυπα: | ΜΒ | Υλικό σφραγίδων: | PTFE |
Θερμοκρασία εργασίας: | ≤200℃ | Δίσκος: | CFM8/CF8/CF3M/CF3 |
Θέση: | Οριζόντιος/κατακόρυφος | Πίεση: | 1.6MPa |
Λειτουργώντας μέσο: | Πετρέλαιο, αέριο, νερό | ||
Υψηλό φως: | βαλβίδα σφαιρών μίσχων αύξησης,βαλβίδα σφαιρών στάσεων |

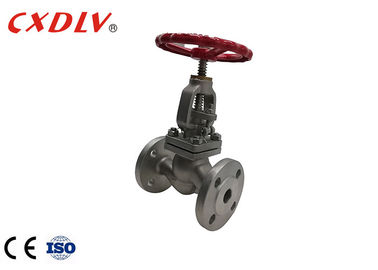

Βαλμένο φλάντζα εγχειρίδιο βαλβίδων PN16 σφαιρών στάσεων σύνδεσης τελών που χρησιμοποιείται
Προδιαγραφές
- Πρότυπα σχεδίου: GB/T2224-2005
- Επιθεώρηση & δοκιμή: JB/T9092-1999
- Πρόσωπο με πρόσωπο: GB/T12221-2005
- Πίεση που εξετάζει: GB/T13927-1992
Εφαρμογή
Οι βαλβίδες σφαιρών είναι μια ιδιαίτερα κοινή βαλβίδα στη βιομηχανία διαδικασίας. Χρησιμοποιούνται για τις on/off εφαρμογές, αλλά χρησιμοποιούνται γενικά για τις ακριβείς throttling εφαρμογές. Οι βαλβίδες σφαιρών έχουν μια μεγαλύτερη πτώση πίεσης πέρα από τη βαλβίδα έπειτα άλλη των βαλβίδων. Αυτή η πτώση πίεσης εμφανίζεται, λόγω μιας στροφής 90 βαθμού, η διαδικασία πρέπει να διατρέξει μέσα στη βαλβίδα.
Οι βαλβίδες σφαιρών περιέχουν μερικά κινούμενα μέρη όπως ο δίσκος, ο μίσχος βαλβίδων, και η ρόδα χεριών. Ο μίσχος συνδέει τη ρόδα χεριών και το δίσκο. Περνιέται κλωστή και αρμόζει στα νήματα στο καπό βαλβίδων. Η θέση του δίσκου βαλβίδων σε σχέση με το κάθισμα της βαλβίδας, επιτρέπει ή περιορίζει τη ροή. Η κατεύθυνση της ρευστής ροής μέσω της βαλβίδας θα αλλάξει αρκετές φορές, το οποίο αυξάνει την πτώση πίεσης πέρα από τη βαλβίδα. Στις περισσότερες περιπτώσεις, οι βαλβίδες σφαιρών εγκαθίστανται με μια κατακόρυφο μίσχων, και το υψηλότερο ρευστό ρεύμα πίεσης που συνδέεται με την πλευρά σωλήνων κάτω από το δίσκο. Αυτό επιτρέπει στο δίσκο για να διασκορπίσει ομοιόμορφα τη ρευστή ροή.
DN | Λ | Δ | D1 | D2 | β | Ζ-Φd | Χ | D0 |
80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
Χαρακτηριστικό γνώρισμα
1. Απλή δομή, κατάλληλες κατασκευή και συντήρηση.
2. Το σφραγίζοντας πρόσωπο δεν είναι εύκολο να φορηθεί και γδάρσιμο.
3. Καλή εκτέλεση σφράγισης, μικρή τριβή μεταξύ των επιφανειών σφράγισης και μακριά ζωή υπηρεσιών.
4. Το ταξίδι δίσκων είναι μικρό όταν ανοίγοντας και κλείνοντας, χαμηλότερο ύψος βαλβίδων από τη βαλβίδα πυλών, κατάλληλη ως μέσο που κόβουν ή κανονισμό και throttling χρήση.
Package&Delivery
Λεπτομέρειες συσκευασίας: Επιλέγουμε τις κατάλληλες ξύλινες περιπτώσεις σύμφωνα με τις διαφορετικές βαλβίδες και τακτοποιούμε τους εξειδικευμένους εργάτες που συσκευάζουν σε περίπτωση μώλωπα. Μακροπρόθεσμος συνεργάστηκε αποστολέας θα κρατήσει το διαστημικές, σαφείς τελωνείο και τη μεταφορά για μας χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι για τη μεταφορά, θαλασσίως, αεροπορικώς και με το τραίνο. Θα τακτοποιήσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με τη διαταγή, 7~60days
FAQ
Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε ένα εργοστάσιο.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Α: Σύμφωνα με τη διαταγή, 7~60days.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Α: Payment=1000USD<>, 30% T/T εκ των προτέρων, ισορροπία πριν από την αποστολή.
