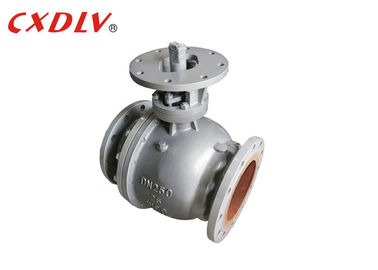

Τοποθετημένη λειτουργία εργαλείων σκουληκιών βαλβίδων σφαιρών DIN3357 2pcs Trunnion

Τοποθετημένη Trunnion βαλβίδα σφαιρών χάλυβα άνθρακα με τη λειτουργία εργαλείων

Η βαλβίδα σφαιρών αυτής της σειράς έχει τη σταθερή σφαίρα, διά οποιαδήποτε πίεση, η σφαίρα δεν θα κινηθεί υπό πίεση της άνοιξη και του μέσου, κάθισμα βαλβίδων ώθησης για να πραγματοποιήσει την καλή σφράγιση, έτσι το κάθισμα βαλβίδων δεν θα υποστεί πάρα πολλή πίεση, έχει λίγη παραμόρφωση, τη μικρή ροπή λειτουργίας και τη μακριά ζωή υπηρεσιών. Η ζωή υπηρεσιών της είναι 2~3 φορές της συνηθισμένης βαλβίδας σφαιρών τύπων Ο, η οποία ισχύει ειδικά για την υψηλή πίεση και τη μεγάλη διάμετρο

Προδιαγραφές

• Σειρά θερμοκρασίας: -20°C σε 190°CMaximum
• Λειτουργώντας μέσο: Νερό, έλαιο, αέριο, οξύ, κ.λπ.
• Σχέδιο: API 6D/API 608 DIN3357 Το EN 13709 BS5351 JIS 2071
• Inspection&Testing: API 598/API 6D DIN 3230 Το EN 12266 BS5146 JIS B2003
• Πρόσωπο με πρόσωπο: ASME B16.10 DIN 3202 Το EN 558 BS2080 JIS B200

Επισκόπηση

Η trunnion βαλβίδα σφαιρών είναι μια μορφή quarter-turn βαλβίδας που χρησιμοποιεί έναν κοίλο, που διατρυπά και σταθερός/υποστηριγμένος σφαίρα στη ροή ελέγχου μέσω της.

Μια τοποθετημένη trunnion βαλβίδα σημαίνει ότι η σφαίρα περιορίζεται από τα ρουλεμάν και επιτρέπεται μόνο για να περιστραφεί, η πλειοψηφία του υδραυλικού φορτίου που υποστηρίζεται από τους περιορισμούς συστημάτων, με συνέπεια τη χαμηλή φέρουσα πίεση και καμία κούραση άξονων. Η πίεση γραμμών οδηγεί το προς τα πάνω κάθισμα ενάντια στη στάσιμη σφαίρα έτσι ώστε η πίεση γραμμών αναγκάζει το προς τα πάνω κάθισμα επάνω στη σφαίρα για να το προκαλέσει στη σφραγίδα.

Μηχανικό να δέσει της σφαίρας απορροφά την ώθηση από την πίεση γραμμών, που αποτρέπει την υπερβολική τριβή μεταξύ της σφαίρας και τα καθίσματα, τόσο ακόμη και στην πλήρη εκτιμημένη λειτουργούσα ροπή πίεσης εργασίας παραμένουν χαμηλά. Αυτό είναι ιδιαίτερα συμφέρον όταν ωθείται η βαλβίδα σφαιρών επειδή μειώνει το μέγεθος του ενεργοποιητή και ως εκ τούτου οι γενικές δαπάνες της συσκευασίας ώθησης βαλβίδων.

Πλεονέκτημα

Trunnion το σχέδιο σφαιρών είναι η χαμηλότερη λειτουργούσα ροπή, ευκολία της λειτουργίας, ελαχιστοποίησε την ένδυση καθισμάτων (ο μίσχος/η απομόνωση σφαιρών αποτρέπει τη δευτερεύουσες φόρτωση και την ένδυση των προς τα κάτω καθισμάτων που βελτιώνουν τη ζωή απόδοσης και υπηρεσιών), την ανώτερη απόδοση σφράγισης και στην υψηλή και χαμηλή πίεση (ένας χωριστός μηχανισμός άνοιξη και μια προς τα πάνω πίεση γραμμών χρησιμοποιούνται ως σφράγιση ενάντια στάσιμη σφαίρα για τις εφαρμογές χαμηλής πίεσης και υψηλής πίεσης μ).

Trunnion είναι διαθέσιμο για όλα τα μεγέθη και για όλες τις κατηγορίες πίεσης αλλά δεν είναι κατάλληλοι για throttling λόγους.

Εφαρμογή

Η trunnion βαλβίδα σφαιρών χρησιμοποιείται για την κοπή ή τη σύνδεση του μέσου στις διάφορες σωληνώσεις class150-class2500 και pn16-pn320. Μπορεί να είναι κατάλληλο για τα διάφορα μέσα όπως το νερό, ο ατμός, το έλαιο, το υγροποιημένο αέριο, το φυσικό αέριο, το αέριο άνθρακα, το νιτρικό οξύ, το οξικό οξύ, τα οξειδωτικά μέσα, η ουρία και το κ.λπ. Χρησιμοποιείται ευρέως σε τέτοιες βιομηχανίες όπως τη χημική βιομηχανία, το πετρέλαιο, το φυσικό αέριο, τη μεταλλουργία και το κ.λπ. Οι οδηγώντας τρόποι της trunnion βαλβίδας σφαιρών περιλαμβάνουν την οδήγηση σκουληκιών και εργαλείων σκουληκιών, τη χειρωνακτική οδήγηση, την πνευματική οδήγηση και την ηλεκτρική οδήγηση. Οι trunnion βαλβίδες σφαιρών υιοθετούν γενικά τη σύνδεση φλαντζών, και η σύνδεση άκρη-ένωσης υιοθετείται επίσης. Το κάθισμα μπορεί να είναι μαλακό κάθισμα σφραγίδων ή σκληρό κάθισμα σφραγίδων μετάλλων.

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;

Α: Είμαστε ένα εργοστάσιο.

Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Σύμφωνα με τη διαταγή, 7~60days.

Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.

Q: Ποια είναι η διαδικασία καταβολής σας;

Α: Payment=1000USD<>, 30% T/T εκ των προτέρων, ισορροπία πριν από την αποστολή.
