Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υψηλό φως: | Σφαίρα με φλάντζα DN50,σφαιρική βαλβίδα υψηλής πλατφόρμας με φλάντζα,σφαιρική βαλβίδα αερίου με φλάντζα Ιταλίας |
||
|---|---|---|---|

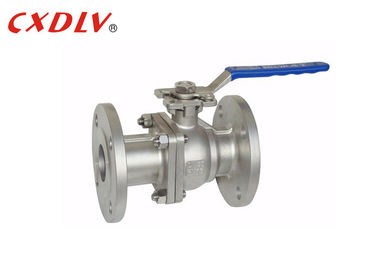

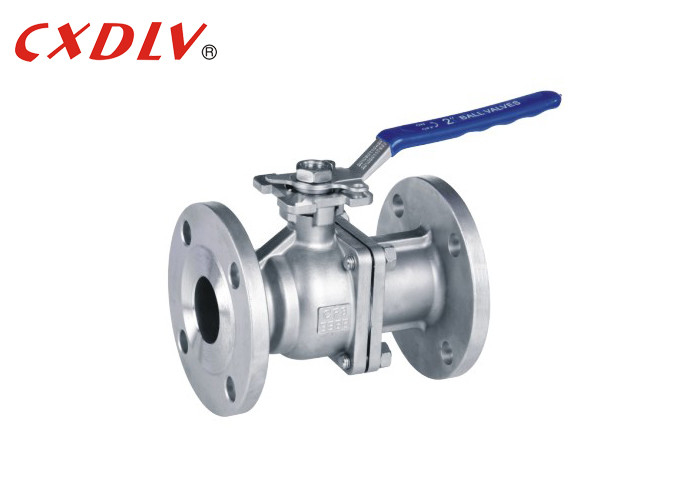

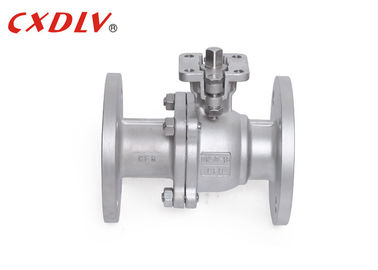

Σφαίρα Βαλβίδα
Ισχύοντα πρότυπα:
- Σχεδιασμός και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Πυράντοχη δοκιμή: API607 4η 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Εύρος μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- GB PN16 PN25 PN40
Εύρος θερμοκρασίας:
- -20°C~185°C
Σφαιρική βαλβίδα, το μέλος ανοίγματος και κλεισίματος (σφαίρα) οδηγείται από το στέλεχος της βαλβίδας και περιστρέφεται γύρω από τον άξονα της σφαιρικής βαλβίδας.Μπορεί επίσης να χρησιμοποιηθεί για ρύθμιση και έλεγχο υγρών.Η σκληρά σφραγισμένη σφαιρική βαλβίδα V έχει ισχυρή δύναμη διάτμησης μεταξύ του πυρήνα σχήματος V και της μεταλλικής έδρας του κράματος καρβιδίου με σκληρή συγκόλληση.Είναι ιδιαίτερα κατάλληλο για μικροστερεά σωματίδια που περιέχουν ίνες.Κλπ. Η σφαιρική βαλβίδα πολλαπλών κατευθύνσεων όχι μόνο μπορεί να ελέγχει ευέλικτα τη συρροή, τη διάσπαση και την αλλαγή κατεύθυνσης ροής του μέσου, αλλά μπορεί επίσης να κλείσει οποιοδήποτε κανάλι και να συνδέσει τα άλλα δύο κανάλια.
| PN(Mpa) | DN | μεγάλο | φE | φB | φC | Τ | φά | N-φh | H | H1 | W | Μ | Π | Α'1 | Α2 | Β1 | Β2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Επικοινωνήστε μαζί μας ελεύθερα | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Εφαρμογή
Η σφαιρική βαλβίδα χρησιμοποιείται κυρίως στον αγωγό για την κοπή, τη διανομή και την αλλαγή της κατεύθυνσης ροής του μέσου.
Πλεονέκτημα
1. Το ρουλεμάν ώσης μειώνει τη ροπή τριβής του στελέχους βαλβίδας, γεγονός που καθιστά το στέλεχος βαλβίδας λείο και εύκαμπτο για μακροχρόνια λειτουργία.
2. Αντιστατική λειτουργία: ένα ελατήριο τοποθετείται μεταξύ της σφαίρας, του στελέχους βαλβίδας και του σώματος της βαλβίδας και μπορεί να προκύψει ο στατικός ηλεκτρισμός που παράγεται κατά τη διαδικασία μεταγωγής.
3. Επειδή το υλικό όπως το πολυτετραφθοροαιθυλένιο έχει καλή αυτολιπαινόμενη ιδιότητα και η απώλεια τριβής με τη σφαίρα είναι μικρή, η διάρκεια ζωής της πνευματικής σφαιρικής βαλβίδας είναι μεγάλη.
Επιλογή μοντέλου
Πλωτή σφαιρική βαλβίδα πλήρους θυρίδας 2 τμχ
| Πρότυπο | ANSI | γιγαμπάιτ | JIS | ΦΑΣΑΡΙΑ |
| Πίεση | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Μοντέλο | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο χειρισμού | |||
