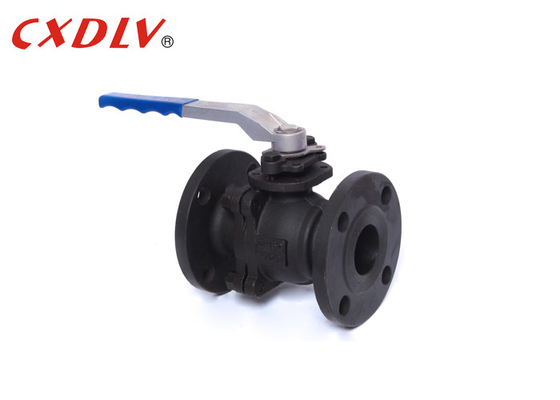

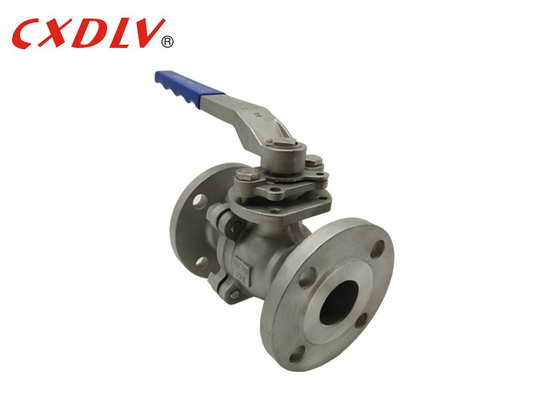

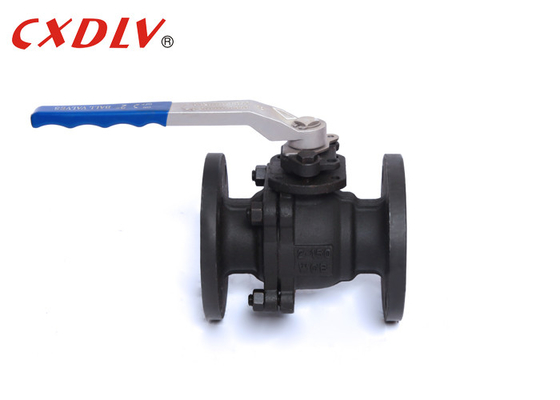

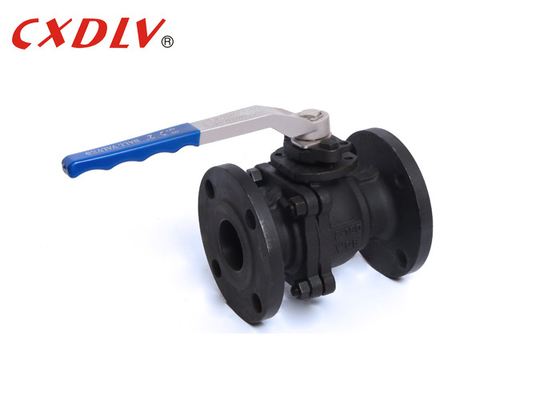

DIN PN16 WCB Φλαντζωτή Σφαίρα Βαλβίδα 2 τμχ από ανοξείδωτο χάλυβα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q41F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Δυνατότητα προσφοράς: | 500pcs/Mon |
|
Λεπτομερής ενημέρωση |
|||
| CertificateISO9001: 2008 CE: | ISO9001: 2008 CE | Πρότυπα: | ANSI, ASME, API, DIN, JIS, BS, ΜΒ |
|---|---|---|---|
| Σύνδεση: | Φλάντζα | Μέγεθος: | DN15~DN200 |
| Μέσο: | Αέριο ελαίου νερού | ||
| Επισημαίνω: | Σφαίρα με φλάντζα WCB,σφαιρική βαλβίδα με φλάντζα DIN PN16,σφαιρική βαλβίδα με φλάντζα 2 τμχ. |
||
Περιγραφή προϊόντων
PN16 Σφαίρα με φλάντζα WCB 2 τμχ από ανοξείδωτο χάλυβα
Προδιαγραφές
Βαλβίδα μπάλας υψηλής πλατφόρμας
Ισχύοντα πρότυπα:
- Σχεδιασμός και κατασκευή: GB12237-89
- Σύνδεση: JB/T79
- Πυράντοχη δοκιμή: API607 4η 1993
- Δοκιμή και επιθεώρηση: GB/T13927-1992
Εύρος μεγέθους:
- DN15~DN200
Εκτίμηση πίεσης:
- GB PN16 PN25 PN40
Εύρος θερμοκρασίας:
- -20°C~185°C
Σφαιρική βαλβίδα, το μέλος ανοίγματος και κλεισίματος (σφαίρα) οδηγείται από το στέλεχος της βαλβίδας και περιστρέφεται γύρω από τον άξονα της σφαιρικής βαλβίδας.Μπορεί επίσης να χρησιμοποιηθεί για ρύθμιση και έλεγχο υγρών.Η σφαιρική βαλβίδα πολλαπλών κατευθύνσεων όχι μόνο μπορεί να ελέγχει ευέλικτα τη συρροή, τη διάσπαση και την αλλαγή κατεύθυνσης ροής του μέσου, αλλά μπορεί επίσης να κλείσει οποιοδήποτε κανάλι και να συνδέσει τα άλλα δύο κανάλια.
| PN(Mpa) | DN | μεγάλο | φE | φB | φC | Τ | φά | N-φh | H | H1 | W | Μ | Π | Α'1 | Α2 | Β1 | Β2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Επικοινωνήστε μαζί μας ελεύθερα | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Εφαρμογή
Οι σφαιρικές βαλβίδες χρησιμοποιούνται ευρέως στη διύλιση πετρελαίου, σε αγωγούς μεγάλων αποστάσεων, στη χημική, χαρτί, φαρμακευτική, εξοικονόμηση νερού, ηλεκτρική ενέργεια, δημοτική, χάλυβα και άλλες βιομηχανίες.
Πλεονέκτημα
1. Μικρή αντίσταση υγρού: η πνευματική σφαιρική βαλβίδα είναι η μικρότερη από την αντίσταση ρευστού όλων των κατηγοριών βαλβίδων, ακόμη και η πνευματική σφαιρική βαλβίδα μειωμένης διαμέτρου, η αντίστασή της σε υγρό είναι αρκετά μικρή.
2. Το στεγανοποιητικό στέλεχος είναι αξιόπιστο: Δεδομένου ότι το στέλεχος βαλβίδας περιστρέφεται μόνο και δεν κινείται πάνω-κάτω, η στεγανοποίηση του στελέχους βαλβίδας δεν είναι εύκολο να σπάσει και η ικανότητα στεγανοποίησης αυξάνεται με την αύξηση της μέσης πίεσης.
3. Η απόδοση στεγανοποίησης της έδρας βαλβίδας είναι καλή: ο δακτύλιος στεγανοποίησης από ελαστικό υλικό όπως PTFE σφραγίζεται εύκολα και η ικανότητα σφράγισης της βαλβίδας της πνευματικής σφαιρικής βαλβίδας αυξάνεται με την αύξηση της μέσης πίεσης.
Επιλογή μοντέλου
Σφαίρα υψηλής πίεσης
| Πρότυπο | ANSI | γιγαμπάιτ | JIS | ΦΑΣΑΡΙΑ |
| Πίεση | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Μοντέλο | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο χειρισμού | |||
