Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό σώματος: | SS316/SS304/WCB | Πιστοποιητικό: | ISO9001: 2008 CE |
|---|---|---|---|
| Μεσαία: | Αέριο ελαίου νερού | Σύνδεση: | Άκρες φλαντζών |

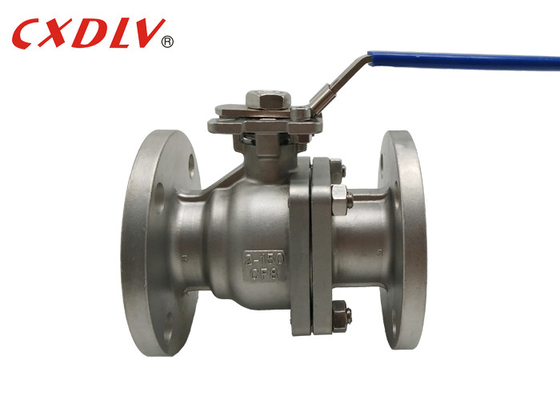

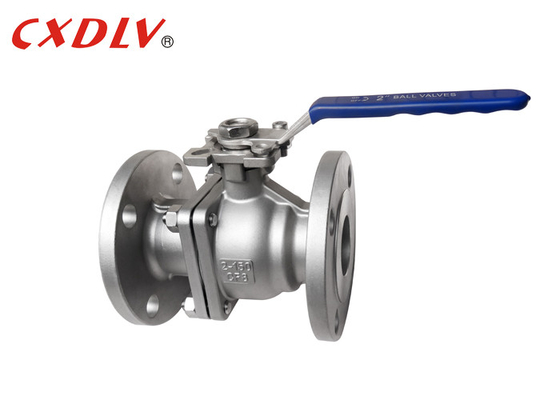

| Υψηλό φως: | σφαιρική βαλβίδα από ανοξείδωτο χάλυβα άκρου φλάντζας,σφαιρική βαλβίδα άκρου φλάντζας 150LB,σφαιρική βαλβίδα φλάντζας με μαξιλαράκι τοποθέτησης |
||
| Υψηλό Φως: |
Κεφάλαιο 2,βαλβίδα σφαίρας από ανοξείδωτο χάλυβα 150LB βαλβίδα σφαίρας από ανοξείδωτο χάλυβα με επένδυση |
||
|---|---|---|---|
Προδιαγραφές
Βαλβίδα σφαίρας
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή: ASME B16. 34, API608
- Σύνδεση: JIS B2212 ~ B213
- Δοκιμές και επιθεώρηση: JIS B2003, API6D
- Διάσταση πρόσωπο με πρόσωπο: JIS B2002
Πεδίο μεγέθους:
- DN15 ~ DN200
Διάταξη πίεσης:
- JIS 10K 20K
Περιοχή θερμοκρασίας:
- - 20 °C ~ 185 °C
Η βαλβίδα σφαίρας υψηλής πλατφόρμας JIS υιοθετεί την ιαπωνική τυποποιημένη άδεια σχεδιασμού και υιοθετεί την ιαπωνική τυποποιημένη φλέβα, το ιαπωνικό τυποποιημένο μήκος δομής, το ιαπωνικό τυποποιημένο πρότυπο υλικού,και το σύνθετο ιαπωνικό εθνικό πρότυπο προϊόν JIS.
Η δομή της βαλβίδας σφαίρας υψηλής πλατφόρμας JIS μπορεί να εγκατασταθεί και να εγκατασταθεί από οποιονδήποτε κατασκευαστή.Η ρύθμιση αυτή δεν χρειάζεται να αποσυναρμολογήσει τον κινητήρα, η οποία προστατεύει αποτελεσματικά τις επιδόσεις σφράγισης.
| Πίεση | Μέγεθος | φD | Α | φE | φB | φC | Τ | f | N-φh | H | H1 | W | Μ | Π | Α1 | Α2 | Β1 | Β2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Επικοινωνήστε μαζί μας ελεύθερα | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Εφαρμογή
Κατάλληλο για γενικά εργασιακά μέσα όπως νερό, διαλύτες, οξύ και φυσικό αέριο, αλλά επίσης κατάλληλο για μέσο με σκληρές συνθήκες εργασίας, όπως οξυγόνο, υπεροξείδιο του υδρογόνου, μεθάνιο και αιθυλένιο,που χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες.
Δυνατότητα βαλβίδας σφαίρας
1Προηγμένη τεχνολογία ΚΕΡΑΜΙΚΗΣ ΚΑΤΑΣΗΣ, λογική δομή και όμορφη εμφάνιση.
2Το κάθισμα της βαλβίδας υιοθετεί ελαστική δομή σφράγισης, η οποία εξοικονομεί εργασία, ελαφρύ βάρος και καλή απόδοση σφράγισης.
3Το στέλεχος της βαλβίδας υιοθετεί μια αντιστροφικά σφραγισμένη δομή φόρτωσης κάτω, και το στέλεχος της βαλβίδας δεν πετάει λόγω εσωτερικής πίεσης, εξασφαλίζοντας την ασφάλεια.
Επιλογή μοντέλου
2PC Πλήρης πλωτή βαλβίδα σφαίρας
| Τύπος | ΑΝΣΙ | Εγγύς | ΔΕΣ | ΔΙΝ |
| Πίεση | 150LB/300LB | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ | 10K/20K | PN16/PN40 |
| Υλικά | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Σχήμα | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο χειριστή |
|||
