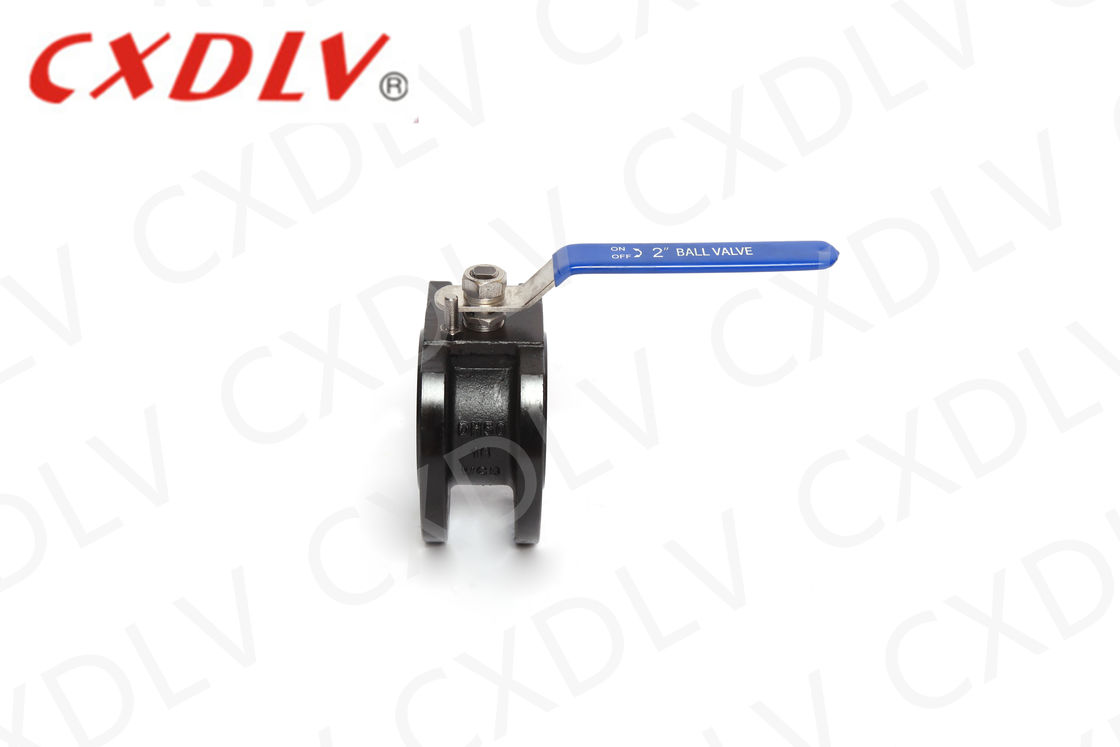

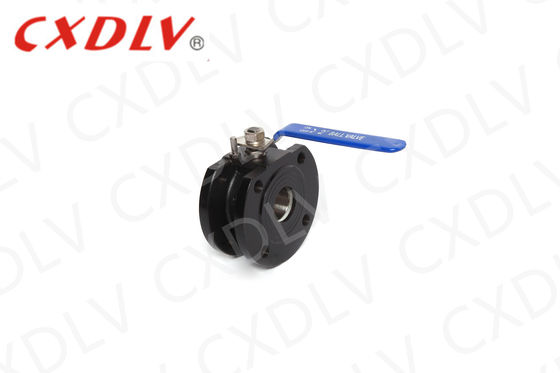

Κύλινδρο βαλβίδας κυλίνδρων από χάλυβα άνθρακα WCB με κάθισμα PPL και μέγεθος DN50 για έλεγχο αερίων πετρελαίου και νερού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q71F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PC |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/Mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό βαλβίδας: | WCB | Καθίσμα: | Επενδύσεις |
|---|---|---|---|
| Συσκευή: | εύκαμπτος γραφίτης | Σύνδεση: | ΟΣΤΙΑ |
| Μέγεθος: | DN50 | Σχήμα: | Q71F |
| Επισημαίνω: | Βαλβίδα σφαιρική φλάντζας τύπου Wafer,Δίχτυλα για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων,Κεφάλαια με φλάντζες από πάλπη αερίου |
||
Περιγραφή προϊόντων
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή: GB/T12237/1989
- Σύνδεση: JB/T79
- Δοκιμή πυρόσταξης: GB/T13927-1992
Πεδίο μεγέθους:DN15 ~ DN200
Ονομαστική πίεση:10,6 ~ 4,0 MPa
Περιοχή θερμοκρασίας:-20°C ~ 350°C
Η βαλβίδα σφαίρας Wafer Ball Valve είναι μια νέα γενιά βαλβίδας σφαίρας υπερακριβούς απόστασης που αναπτύχθηκε με την εισαγωγή ιταλικής τεχνολογίας για τοπικό σχεδιασμό.Με σχήμα V και OΤο προϊόν έχει τα χαρακτηριστικά της συμπαγής δομής, του μικρού μεγέθους, του ελαφρού βάρους και της βολικής εγκατάστασης.
Μονάδα: mm
| Πίεση | Μέγεθος | Α | D | Δ1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Η βαλβίδα σφαίρας Wafer μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο, τη χημική, τη μεταλλουργία, τον σταθμό παραγωγής ηλεκτρικής ενέργειας, τη ελαφριά βιομηχανία και άλλους τομείς για την αυτόματη ρύθμιση ή διακοπή του πετρελαίου, του νερού, του αερίου και του χαρτοπολτού ή του ινώδους υγρού.
- Ο μοναδικός σχεδιασμός του εκκεντρικού κάνει τη μετάδοση χωρίς τριβή μεταξύ των επιφανειών σφράγισης, η οποία παρατείνει τη διάρκεια ζωής της βαλβίδας.
- Το ελαστικό κάθισμα που παράγεται από ροπή.
- Ο έξυπνος σχεδιασμός σφήνας καθιστά την βαλβίδα να έχει μια όλο και πιο σφιχτή λειτουργία αυτόματης σφράγισης, με αντισταθμιστική και μηδενική διαρροή μεταξύ των επιφανειών σφράγισης.
- Μικρό μέγεθος, ελαφρύ βάρος και εύκολη εγκατάσταση.
- Πνευματικές και ηλεκτρικές συσκευές μπορούν να ρυθμίζονται σύμφωνα με τις απαιτήσεις του χρήστη για την κάλυψη των αναγκών τηλεχειρισμού και ελέγχου προγράμματος.
- Το υλικό αντικατάστασης καθίσματος μπορεί να εφαρμοστεί σε διάφορα μέσα.
Βαλβίδα σφαιρίσματος κυψελών
| Αριθμός μοντέλου | Εργασιακή πίεση / MPa | Εφαρμόσιμη θερμοκρασία /°C | Εφαρμόσιμο μέσο |
|---|---|---|---|
| Αριθμός: | 1.6 | ΠΤΦΕ≤150 PPL≤250 | Αζώτες |
| Q71F-25P | 2.5 | Αζώτες | |
| Q71F-16Ti | 1.6 | Οξειδωτικό διαβρωτικό μέσο | |
| Q71F-25Ti | 2.5 | Οξειδωτικό διαβρωτικό μέσο |
