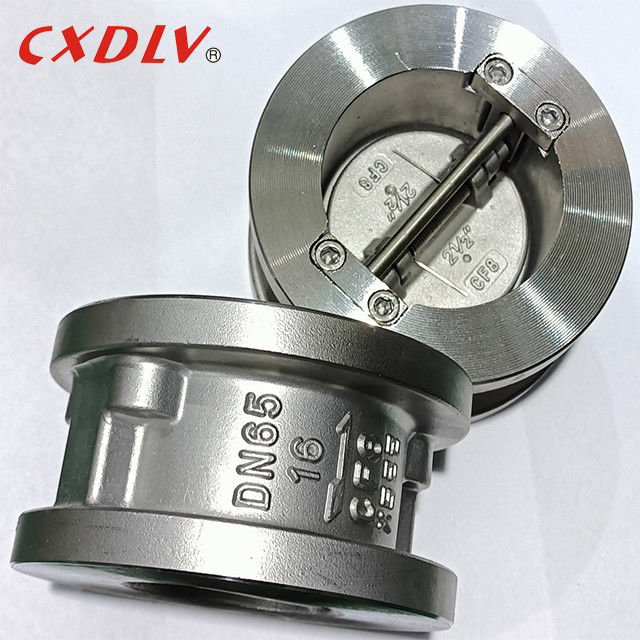

DN65 PN16 Wafer διπλές πλάκες ελέγχου βαλβίδας ατσάλινου σώματος
Λεπτομέρειες:
| Τόπος καταγωγής: | ZHEJIANG, Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | ISO9001:2008&PED 2014/68/EU |
| Αριθμό μοντέλου: | H77X-150LBP |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλα περιβλήματα πολυύψου σύμφωνα με τη διάρθρωση των διαφόρων βαλβίδων |
| Χρόνος παράδοσης: | 7-30 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό δίσκου: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | Μεσαία: | Νερό, αέριο, πετρέλαιο |
|---|---|---|---|
| Μέγεθος: | DN40~DN600 | κανονική: | ANSI/GB/DIN |
| Υλικό σώματος: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | MPA: | 1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa |
| Άνοιξη: | SS304/SS316/X-750 | ||
| Επισημαίνω: | Βαλβίδα αντεπιστροφής διπλών πλακών Dn65,Βαλβίδα αντεπιστροφής διπλών πλακών Pn16,Βαλβίδα αντεπιστροφής διπλών πλακών από ανοξείδωτο χάλυβα |
||
Περιγραφή προϊόντων
DN65 PN16 Wafer Βαλβίδα Ελέγχου Διπλών Πλακών από Ανοξείδωτο Χάλυβα
Διαστατικό σχέδιο
Προδιαγραφές
Σχεδιασμός σύμφωνα με AP1594. API6D. JB/T8937
Από πρόσωπο σε πρόσωπο σύμφωνα με API594. API6D. DIN3202. JB/T8937
Βαθμολογία πίεσης & θερμοκρασίας σύμφωνα μεASME B16.34
Δοκιμή & επιθεώρηση σύμφωνα με ANSI B 16.50. DIN2401. GB/T9124. JB/T74
Εφαρμογή
Η βαλβίδα ελέγχου διπλής πλάκας, τύπου Wafer, χρησιμοποιεί δύο πλάκες φορτωμένες με ελατήρια που είναι αρθρωμένες σε μια κεντρική πείρο άρθρωσης. Το εσωτερικό της βαλβίδας αποτελείται από δύο ημικυκλικά ελατήρια και μια επιφάνεια πλάκας και στερεώνεται στο σώμα της βαλβίδας με μια πείρο, και το ελατήριο παραμορφώνεται για να κλείσει την πλάκα της βαλβίδας και η πίεση του υγρού προκαλεί το άνοιγμα του ελατηρίου. Η παραμόρφωση είναι γρήγορη, γεγονός που προστατεύει τον αγωγό από ζημιές από υδραυλικό πλήγμα.
Χαρακτηριστικό
1. Συμπαγής σχεδιασμός τύπου wafer, μονοκόμματος.
2. Ο κεντρικός στύλος υποστηρίζει πλήρως τη εσωτερική συναρμολόγηση χωρίς εξωτερικές πείρους ή βύσματα.
3. Η μέγιστη περιοχή ροής μειώνει την απώλεια πίεσης.
4. Ο σχεδιασμός διπλής πλάκας παράγει αυξημένη αντοχή με μειωμένο χρόνο ανοίγματος και κλεισίματος.
5. Τα ελατήρια στρέψης βοηθούν στο κλείσιμο της πλάκας της βαλβίδας, αποτρέποντας την αντίστροφη ροή. Η σταθερή απόκριση της βαλβίδας εξασφαλίζει την προστασία από χτυπήματα και υδραυλικό πλήγμα.
6. Ο άξονας διαθέτει κατασκευή βαρέως τύπου, ανθεκτική στη διάβρωση.
7. Τα στηρίγματα του άξονα λειτουργούν ως στοπ για την αποφυγή υπερβολικής διαδρομής των πλακών της βαλβίδας. Είναι ανθεκτικά στη διάβρωση με μεγάλες επιφάνειες έδρασης άξονα και αφαιρούνται εύκολα για εσωτερική συναρμολόγηση, συντήρηση ή αλλαγή.
8. Οι ροδέλες ώσης μειώνουν την τριβή και τη φθορά των αρθρώσεων της πλάκας της βαλβίδας.
Συσκευασία & Παράδοση
Λεπτομέρειες συσκευασίας: Επιλέγουμε κατάλληλα ξύλινα κιβώτια σύμφωνα με διαφορετικές βαλβίδες και κανονίζουμε εξειδικευμένους εργάτες να συσκευάσουν σε περίπτωση μώλωπα. Ο μακροχρόνια συνεργαζόμενος αποστολέας θα κάνει κράτηση χώρου, θα εκτελωνίσει και θα μεταφέρει για εμάς χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι μεταφοράς, δια θαλάσσης, αεροπορικώς και με τρένο. Θα κανονίσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με την παραγγελία, 7~60 ημέρες
