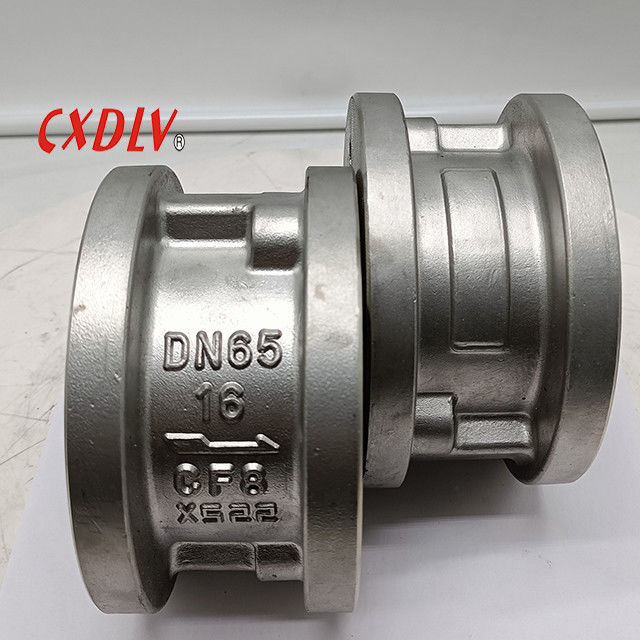

Ατσάλι από ανοξείδωτο χάλυβα 304 Wafer Double Disk Check Valve Pn16
Λεπτομέρειες:
| Τόπος καταγωγής: | Ζετζιάνγκ, Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | ISO9001:2008&PED 2014/68/EU |
| Αριθμό μοντέλου: | H76W-16P |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλα περιβλήματα πολυύψου σύμφωνα με τη διάρθρωση των διαφόρων βαλβίδων |
| Χρόνος παράδοσης: | 7-30 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό δίσκου: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | Μεσαία: | Νερό, αέριο, πετρέλαιο |
|---|---|---|---|
| Μέγεθος: | DN40~DN600 | κανονική: | ANSI/GB/DIN |
| Υλικό σώματος: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | MPA: | 1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa/150LB/300LB |
| Άνοιξη: | SS304/SS316/X-750 | ||
| Επισημαίνω: | 304 Κεφάλαιο ελέγχου διπλού δίσκου,Pn16 Φαλβίδα ελέγχου άκρου φλέβας,Δύο δίσκοι Pn16 |
||
Περιγραφή προϊόντων
Βαλβίδα ελέγχου διπλού δίσκου από ανοξείδωτο χάλυβα 304 Wafer, PN16 Flange End, Κατάλληλη για όλες τις φλάντζες έως PN16
Διαστατικό σχέδιο
Προδιαγραφές
Σχεδιασμός σύμφωνα με AP1594. .
Απόσταση πρόσωπο με πρόσωπο σύμφωνα με API594. API6D.
DIN3202.
JB/T8937 Βαθμολογία πίεσης & θερμοκρασίας σύμφωνα με
ASME B16.34
Δοκιμή & επιθεώρηση σύμφωνα με
API598
Εφαρμογή
Η βαλβίδα ελέγχου διπλού δίσκου, Wafer, χρησιμοποιεί δύο ελατηριωτές πλάκες που είναι αρθρωμένες σε έναν κεντρικό πείρο άρθρωσης. Το εσωτερικό της βαλβίδας αποτελείται από δύο ημικυκλικά ελατήρια και μια επιφάνεια πλάκας και στερεώνεται στο σώμα της βαλβίδας με έναν πείρο, ενώ το ελατήριο παραμορφώνεται για να κλείσει την πλάκα της βαλβίδας και η πίεση του υγρού προκαλεί το άνοιγμα του ελατηρίου. Η παραμόρφωση είναι γρήγορη, γεγονός που προστατεύει τον αγωγό από ζημιές από υδραυλικό πλήγμα.
Χαρακτηριστικό
1. Συμπαγής σχεδιασμός τύπου wafer, μονοκόμματος;
2. Ο κεντρικός στύλος υποστηρίζει πλήρως τη εσωτερική συναρμολόγηση χωρίς εξωτερικούς πείρους ή βύσματα;
3. Η μέγιστη περιοχή ροής μειώνει την απώλεια πίεσης;
4. Ο σχεδιασμός διπλής πλάκας παράγει αυξημένη αντοχή με μειωμένο χρόνο ανοίγματος και κλεισίματος;
5. Τα ελατήρια στρέψης βοηθούν στο κλείσιμο της πλάκας της βαλβίδας, αποτρέποντας την αναστροφή της ροής. Η σταθερή απόκριση της βαλβίδας εξασφαλίζει την αποφυγή χτυπημάτων και υδραυλικού πλήγματος
6. Ο άξονας διαθέτει κατασκευή βαρέως τύπου, ανθεκτική στη διάβρωση;
7. Τα στηρίγματα του άξονα λειτουργούν ως στοπ για την αποφυγή υπερβολικής διαδρομής των πλακών της βαλβίδας. Είναι ανθεκτικά στη διάβρωση με μεγάλες επιφάνειες έδρασης άξονα και αφαιρούνται εύκολα για εσωτερική συναρμολόγηση, συντήρηση ή αλλαγή.8. Οι ροδέλες ώσης μειώνουν την τριβή και τη φθορά των μεντεσέδων της πλάκας της βαλβίδας.
Συσκευασία & ΠαράδοσηΛεπτομέρειες συσκευασίας
: Επιλέγουμε κατάλληλες ξύλινες θήκες σύμφωνα με διαφορετικές βαλβίδες και κανονίζουμε εξειδικευμένους εργάτες να συσκευάσουν σε περίπτωση μώλωπα. Ο μακροχρόνια συνεργαζόμενος αποστολέας θα κάνει κράτηση χώρου, θα εκτελωνίσει και θα μεταφέρει για εμάς χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι μεταφοράς, δια θαλάσσης, αεροπορικώς και με τρένο. Θα κανονίσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης
: σύμφωνα με την παραγγελία, 7~60 ημέρες
