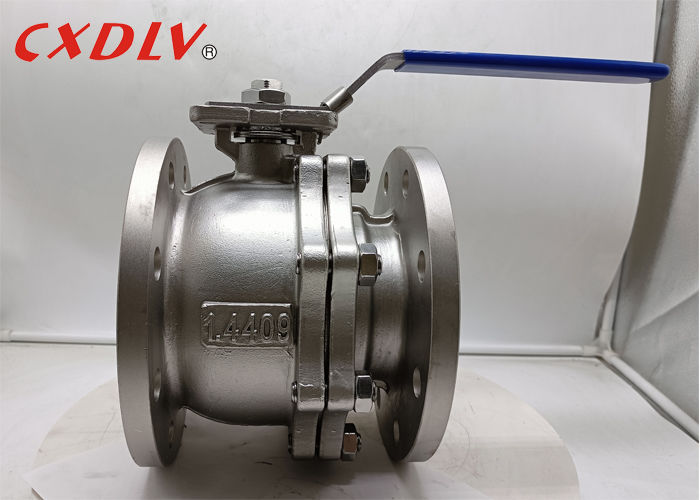

Βαλβίδα σφαιρική από ανοξείδωτο χάλυβα A351Gr.CF8, τύπου φλάντζας και στις δύο άκρες, με μοχλό χειρισμού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q41F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/Mon |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Κουμπί μοχλού | Υλικό σώματος: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Πίεση: | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ | Μέγεθος: | DN15~DN200 |
| Δομή: | Επιπλέουσα σφαίρα | Σύνδεση: | διπλή φλάντζα |
| Μεσαία: | Υδρογονανθράκιο | ||
| Επισημαίνω: | Κύλινδρο βαλβίδας από ανοξείδωτο χάλυβα,Βαλβίδα σφαιρικής φλάντζας A351Gr.CF8,Βαλβίδα σφαιρικής φλάντζας με φλάντζα και μοχλό |
||
Περιγραφή προϊόντων
Βαλβίδα σφαιρική από ανοξείδωτο χάλυβα A351Gr.CF8, τύπου φλάντζας και στα δύο άκρα με μοχλό χειρισμού
Προδιαγραφές
Βαλβίδα σφαιρική χειρισμού GB
Εφαρμοστέα Πρότυπα:
- Σχεδιασμός και Κατασκευή: DIN3357/1
- Σύνδεση: En1092
- Διαστάσεις σύνδεσης πρόσωπο με πρόσωπο: DIN3202F4
- Δοκιμή και Επιθεώρηση: DIN3230/3
Εύρος μεγεθών:
- DN15~DN200
Βαθμολογία πίεσης:
- DIN PN16 PN25 PN40
Εύρος θερμοκρασίας:
- -20°C~185°C
Μιασφαιρική βαλβίδαείναι μια μορφή βαλβίδας τετάρτου στροφής που χρησιμοποιεί μια κοίλη, διάτρητη και περιστρεφόμενη σφαίρα για να ελέγχει τη ροή μέσω αυτής. Είναι ανοιχτή όταν η οπή της σφαίρας είναι ευθυγραμμισμένη με τη ροή και κλειστή όταν περιστρέφεται κατά 90 μοίρες από τη λαβή της βαλβίδας. Η λαβή είναι επίπεδη σε ευθυγράμμιση με τη ροή όταν είναι ανοιχτή και είναι κάθετη σε αυτήν όταν είναι κλειστή, διευκολύνοντας την οπτική επιβεβαίωση της κατάστασης της βαλβίδας.
| μονάδα: mm | |||||||
| Πίεση | Μέγεθος | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
Εφαρμογή
Οι σφαιρικές βαλβίδες είναι γενικά μια αμφίδρομη βαλβίδα που προορίζεται για εφαρμογές on-off που χρησιμοποιούνται σε διάφορες βιομηχανίες. Μερικές από αυτές περιλαμβάνουν νερό, πετρέλαιο, αέριο, χημικά, φαρμακευτικά, εξόρυξη, για να αναφέρουμε μερικές.
Γιατί να επιλέξετε σφαιρική βαλβίδα;
1. Αντιστατική απόδοση: μια ελατήριο είναι διατεταγμένο μεταξύ της σφαίρας, του στελέχους της βαλβίδας και του σώματος της βαλβίδας και ο στατικός ηλεκτρισμός που παράγεται από τη διαδικασία μεταγωγής μπορεί να προέλθει.
2. Εφόσον το υλικό όπως το πολυτετραφθοροαιθυλένιο έχει καλή αυτο-λιπαντική ιδιότητα και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η διάρκεια ζωής της πνευματικής σφαιρικής βαλβίδας είναι μεγάλη.
3. Η αντίσταση του ρευστού είναι χαμηλή και η πνευματική σφαιρική βαλβίδα είναι αυτή με τη μικρότερη αντίσταση ρευστού σε όλα τα είδη βαλβίδων.
4. Η στεγανοποίηση του στελέχους της βαλβίδας είναι αξιόπιστη. Επειδή το στέλεχος της βαλβίδας εκτελεί μόνο την ίδια κίνηση με την κίνηση ανύψωσης, η στεγανοποίηση συσκευασίας του στελέχους της βαλβίδας δεν είναι εύκολο να καταστραφεί και η ικανότητα στεγανοποίησης αυξάνεται καθώς αυξάνεται η πίεση του μέσου.
Επιλογή μοντέλου
Σφαιρική βαλβίδα Full Port 2PC
| Πρότυπο | ANSI | GB | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Υλικό | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Μοντέλο | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο λαβής | |||
