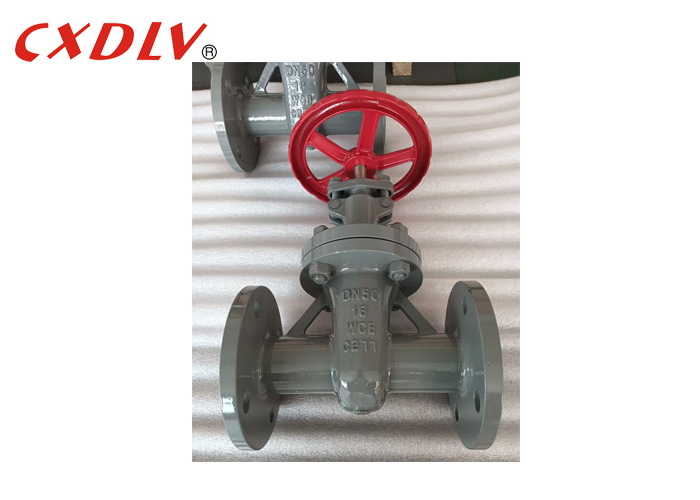

Α216 WCB Φλάνγκες βαλβίδας πύλης Μη ανερχόμενο στέλεχος με τροχό χειρισμού
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Model Number: | Z45W-16C |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Supply Ability: | 500pcs/Mon |
|
Λεπτομερής ενημέρωση |
|||
| Body Material: | A216 WCB,CF3,CF3M | Trim: | #8 |
|---|---|---|---|
| Standard: | ANSI/JIS | Size: | 1/2"~10" |
| Medium: | Water, Oil ,Gas | Pressure: | ANSI150/ANSI300/PN16/PN25 |
| Wedge: | 13Cr | ||
Περιγραφή προϊόντων
A216 WCB Φλαντζωτή Βαλβίδα Πύλης Μη Ανυψωτικού Στελέχους με Χειροτροχό
Προδιαγραφές
Εφαρμοστέα Πρότυπα:
- Σχεδιασμός και Κατασκευή σύμφωνα με ASME B16.34, API608
- Από πρόσωπο σε πρόσωπο σύμφωνα με ASME B16.10
- Φλάντζες άκρων σύμφωνα με ASME B16.5
- Επιθεώρηση και δοκιμή σύμφωνα με API 598
Εύρος μεγεθών:
- 1/2"~14"
Βαθμολογία πίεσης:
- PN16/PN25/PN40, ANSI150/300, JIS10K
Εύρος θερμοκρασίας:
- -20°C~185°C
Σφήνα:
- Εύκαμπτη,
Κατασκευή:
- NRS (Μη Ανυψωτικό Στέλεχος)
Εφαρμογή
Οι βαλβίδες πύλης χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών. Διατίθενται σε πολλαπλά μεγέθη και διαμορφώσεις για χρήση σε γενικές υπηρεσίες σε νερό, λάδι ή συμπιεσμένο αέριο. Εξειδικευμένα μοντέλα συνιστώνται για διακοπή πυροσβεστικού δικτύου και υπηρεσίες διανομής.
Οι βαλβίδες πύλης από ανοξείδωτο χάλυβα με μη ανυψωτικό στέλεχος χρησιμοποιούνται ευρέως σε συστήματα παροχής και αποχέτευσης νερού, όπως αυτά των δημοτικών εγκαταστάσεων, της κατασκευής κτιρίων και έργων υδάτινων πόρων όπου απαιτείται υψηλή ποιότητα νερού. Δεδομένου ότι η βαλβίδα υιοθετεί τη δομή μη ανυψωτικού στελέχους, χρησιμοποιείται επίσης ευρέως σε εφαρμογές όπου απαιτείται χώρος εγκατάστασης.
- Καλή απόδοση στεγανοποίησης, συμπαγής δομή, εξοικονόμηση χώρου εγκατάστασης
- Η κατεύθυνση ροής του μέσου δεν περιορίζεται
- Μικρή αντίσταση υγρού
- Ανθεκτικό στη διάβρωση, μεγάλη διάρκεια ζωής
| ΜΕΓΕΘΟΣ | L(RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
Χαρακτηριστικό
1) Χαρακτηριστικά προϊόντος: πληρούν τις απαιτήσεις προηγμένων προτύπων στο εσωτερικό και στο εξωτερικό, αξιόπιστη στεγανοποίηση, εξαιρετική απόδοση, όμορφο σχήμα.
2) Το ζεύγος στεγανοποίησης είναι προηγμένο και λογικό, η επιφάνεια στεγανοποίησης της πύλης και της έδρας της βαλβίδας είναι επιφανειακά συγκολλημένη με σκληρό κράμα διαφορετικής σκληρότητας, η στεγανοποίηση είναι αξιόπιστη, υψηλή σκληρότητα, ανθεκτική στη φθορά, αντοχή σε υψηλές θερμοκρασίες, αντοχή στη διάβρωση, καλή αντοχή στην τριβή και μεγάλη διάρκεια ζωής.
3) Στέλεχος βαλβίδας με επεξεργασία κλιματισμού και επιφανειακής νιτρίδωσης, έχει καλή αντοχή στη διάβρωση, αντοχή στην τριβή και αντοχή στη φθορά. Μπορεί να χρησιμοποιήσει μια ποικιλία προτύπων φλάντζας σωληνώσεων και μορφή επιφάνειας στεγανοποίησης φλάντζας, για να καλύψει τις ανάγκες διαφόρων έργων και απαιτήσεων των χρηστών.
4) Πεδίο χρήσης: αυτό το προϊόν μπορεί να χρησιμοποιηθεί σε πετρελαϊκές, χημικές και άλλες βιομηχανίες.
Επιλογή μοντέλου
Βαλβίδα Πύλης
| Πρότυπο | ANSI | GB | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| Υλικό βαλβίδας | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| Τύπος λειτουργίας | Χειροτροχός, Γρανάζι, Ηλεκτρικός, Πνευματικός, Γυμνός άξονας κ.λπ. | |||
