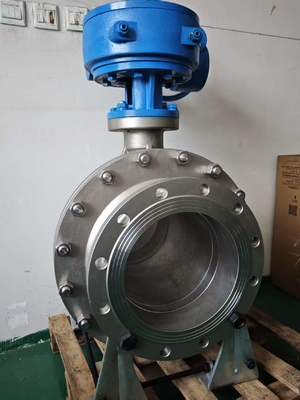

Σχεδιασμός σφαίρας με διαμόρφωση για βαλβίδα σφαίρας από ανοξείδωτο χάλυβα ανώτερης ροής με πολλαπλές επιλογές ενεργοποίησης

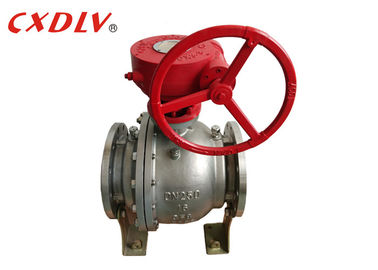

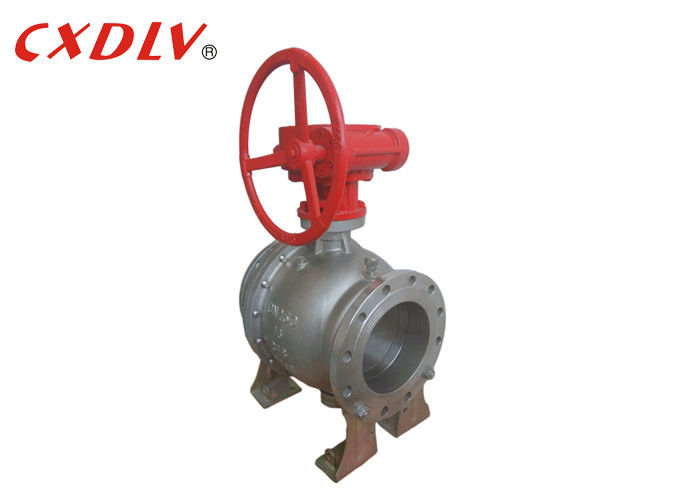

Βαλβίδα σφαιρικής χάλυβα άνθρακα WCB Trunnion με φλαντζωτά άκρα

Προδιαγραφές

• Διατίθεται σε μεγέθη DN150 - DN400
• Διατίθεται σε PN16
• Ανώτερη ροή με μοναδικό σχεδιασμό σφαιρικής διαμόρφωσης
• Πλήρης θύρα
• Διατίθεται με πνευματική, ηλεκτρική, οδοντωτή ή μοχλική ενεργοποίηση
• Βιομηχανίες: Πετρέλαιο & Αέριο, Ναυτιλία, Διύλιση, Γεωθερμία, Ενέργεια, Χημικά, Χαρτοπολτός & Χαρτί, Κρυογενική, Εξόρυξη/Χάλυβας
• Κατασκευάζεται σύμφωνα με ένα πιστοποιημένο σύστημα ποιότητας ISO 9001

Επισκόπηση

Η βαλβίδα σφαιρικής Trunnion είναι μια μορφή βαλβίδας τετάρτου στροφής που χρησιμοποιεί μια κοίλη, διάτρητη και σταθερή/υποστηριζόμενη σφαίρα για τον έλεγχο της ροής μέσω αυτής.

Μια βαλβίδα τοποθετημένη σε Trunnion σημαίνει ότι η σφαίρα περιορίζεται από ρουλεμάν και επιτρέπεται μόνο να περιστρέφεται, η πλειονότητα του υδραυλικού φορτίου υποστηρίζεται από τους περιορισμούς του συστήματος, με αποτέλεσμα χαμηλή πίεση ρουλεμάν και καμία κόπωση άξονα. Η πίεση γραμμής οδηγεί το ανάντη κάθισμα έναντι της σταθερής σφαίρας, έτσι ώστε η πίεση γραμμής να αναγκάζει το ανάντη κάθισμα στη σφαίρα για να την σφραγίσει.

Η μηχανική αγκύρωση της σφαίρας απορροφά την ώθηση από την πίεση γραμμής, αποτρέποντας την υπερβολική τριβή μεταξύ της σφαίρας και των καθισμάτων, οπότε ακόμη και σε πλήρη ονομαστική πίεση λειτουργίας η ροπή παραμένει χαμηλή. Αυτό είναι ιδιαίτερα πλεονεκτικό όταν η βαλβίδα σφαίρας ενεργοποιείται επειδή μειώνει το μέγεθος του ενεργοποιητή και επομένως το συνολικό κόστος του πακέτου ενεργοποίησης της βαλβίδας.

Πλεονέκτημα

Ο σχεδιασμός σφαιρικής Trunnion είναι η χαμηλότερη ροπή λειτουργίας, η ευκολία λειτουργίας, η ελαχιστοποίηση της φθοράς του καθίσματος (η απομόνωση στελέχους/σφαίρας αποτρέπει την πλευρική φόρτιση και τη φθορά των κατάντη καθισμάτων βελτιώνοντας την απόδοση και τη διάρκεια ζωής), ανώτερη απόδοση στεγανοποίησης τόσο σε υψηλή όσο και σε χαμηλή πίεση (ένας ξεχωριστός μηχανισμός ελατηρίου και η πίεση γραμμής ανάντη χρησιμοποιούνται ως στεγανοποίηση έναντι της σταθερής σφαίρας για εφαρμογές χαμηλής και υψηλής πίεσης).

Το Trunnion είναι διαθέσιμο για όλα τα μεγέθη και για όλες τις κατηγορίες πίεσης, αλλά δεν είναι κατάλληλο για σκοπούς στραγγαλισμού.

Εφαρμογή

Η βαλβίδα σφαιρικής Trunnion είναι ένα είδος βαλβίδας διπλού αποκλεισμού και εξαέρωσης (DDB), ενώ η βαλβίδα σφαιρικής πλωτήρα σφραγίζει μόνο την κατάντη πλευρά. Η βαλβίδα σφαιρικής Trunnion μπορεί να αποκλείσει τόσο το ανάντη όσο και το κατάντη μέσο. Και όταν η πίεση στην μεσαία κοιλότητα είναι μεγαλύτερη από τη δύναμη του ελατηρίου του καθίσματος, το κάθισμα θα ωθηθεί ανοιχτό για να απελευθερώσει την πίεση μέσα στο θάλαμο για να εξασφαλιστεί η ασφάλεια.

Γιατί να επιλέξετε Xidelong;

Εξειδίκευση:
Ειδικευόμαστε στην κατασκευή βαλβίδων σφαιρικών, πεταλούδας, πύλης, υδρογείου, ελέγχου, γυαλιού σκοπιάς, αξεσουάρ βαλβίδων ......
Πλεονέκτημα:
1. Τιμή: Καθώς είμαστε ο επαγγελματίας κατασκευαστής βαλβίδων και αξεσουάρ, διασφαλίζουμε ότι η προσφερόμενη τιμή πρέπει να είναι πολύ ανταγωνιστική σε σύγκριση με άλλους.
2. Έλεγχος πρώτης ύλης: Όλα τα υλικά δοκιμάζονται υψηλής ποιότητας και διατηρούνται στην αποθήκη.
3. Εργάτες: Όλοι οι εργαζόμενοι εκπαιδεύονται για 3 μήνες, εξειδικευμένοι εργαζόμενοι στη γραμμή παραγωγής.

Δείγμα παραγγελίας:
Θα χρεώσουμε μόνο τα έξοδα ταχυμεταφοράς για πιστούς πελάτες γενικά, και για νέους πελάτες θα χρεώσουμε το 50% του κόστους των μονάδων και τα έξοδα ταχυμεταφοράς ως επί το πλείστον.

Χρόνος παράδοσης:
Συνήθως χρειάζονται 20 ημέρες για επίσημες παραγγελίες μετά την παραλαβή της προκαταβολής και οι παραγγελίες δειγμάτων θα είναι έτοιμες εντός 7 ημερών.

Ποιοτικός έλεγχος:
Έχουμε ένα πολύ αυστηρό και πλήρες σύστημα ποιότητας για να διασφαλίσουμε ότι κάθε προϊόν θα πληροί τις απαιτήσεις ποιότητας σύμφωνα με τους πελάτες, τον έλεγχο ποιότητας εισερχομένων, τον τελικό έλεγχο ποιότητας, τον έλεγχο ποιότητας εξερχομένων. Εν τω μεταξύ, όλα τα προϊόντα θα επιθεωρούνται αυστηρά πριν από την παράδοση. ”’ Ποιότητα Πρώτα, Εξυπηρέτηση Πρώτα’’ που επιδιώκουμε Όλη την ώρα.

Περίοδος εγγύησης:
18 μήνες από την ημερομηνία που υπογράψαμε τη σύμβαση ή το PI. Τεχνική υποστήριξη για όλη τη διάρκεια ζωής.
(Σε περίπτωση διαφοράς των εμπορευμάτων από την παραγγελία και τα σχέδια, οι πελάτες εκδίδουν Έκθεση Αξίωσης σχετικά με ελαττωματικά εμπορεύματα και επισυνάπτουν έγγραφα φωτογραφιών. Οι πελάτες θα εξετάσουν είτε να κάνουν μια επιπλέον παράδοση για αντικατάσταση ελαττωματικών εμπορευμάτων, όλα τα έξοδα καλύπτονται από την εταιρεία μας. Ή οι πελάτες θα αποφασίσουν ότι θα πρέπει να αποζημιώσουμε τα έξοδα για ελαττωματικά εμπορεύματα. Αυτή η αποζημίωση θα καλύψει όλα τα έξοδα μεταφοράς, τα έξοδα τελωνειακών δασμών, το ποσό των πληρωμένων εμπορευμάτων.)

Όροι και προϋποθέσεις πληρωμής:
1. Όροι TT: Η πληρωμή θα είναι 30% προκαταβολή με άμεση τραπεζική μεταφορά (T/T), τα υπόλοιπα 70% πριν από την αποστολή ή το αντίγραφο του BL που αποστέλλεται από εμάς μέσω Fax ή Email.
2. Όροι L/C: Πληρωμή με L/C όψεως και Απεριόριστη. (Το L/C πρέπει να επιτρέπει τουλάχιστον 30 ημέρες από την ημερομηνία αποστολής της παρουσίασης εγγράφων για διαπραγμάτευση, όλες οι ρήτρες εντός του L/C πρέπει να είναι σαφείς, συνοπτικές και αποδεκτές. Μην επιτρέπετε ειδικές ρήτρες, όρους και προϋποθέσεις.)

Ανταγωνιστική τιμή:
Παρέχουμε ανταγωνιστική τιμή, καλή ποιότητα και καλύτερη εξυπηρέτηση για να επιτύχουμε τον στόχο win-win.

Προσαρμογή:
Η προσαρμογή είναι αποδεκτή.
