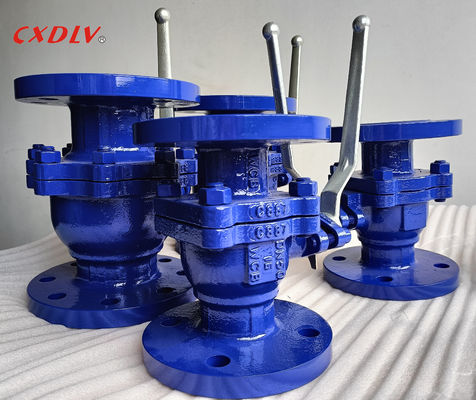

Α216 Gr.WCB Φλάνγκας βαλβίδας σφαίρας 2 τεμάχια με μοχλό χειρισμού PN16
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q41F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pc |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες περιπτώσεις κοντραπλακέ σύμφωνα με τη διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5~25 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/Mon |
|
Λεπτομερής ενημέρωση |
|||
| Λειτουργία: | Λαβή | Υλικό σώματος: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Πίεση: | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ | Μέγεθος: | DN15~DN200 |
| Δομή: | Επιπλέουσα σφαίρα | Σύνδεση: | διπλή φλάντζα |
| Μέσον: | Υδρογονανθράκιο | ||
Περιγραφή προϊόντων

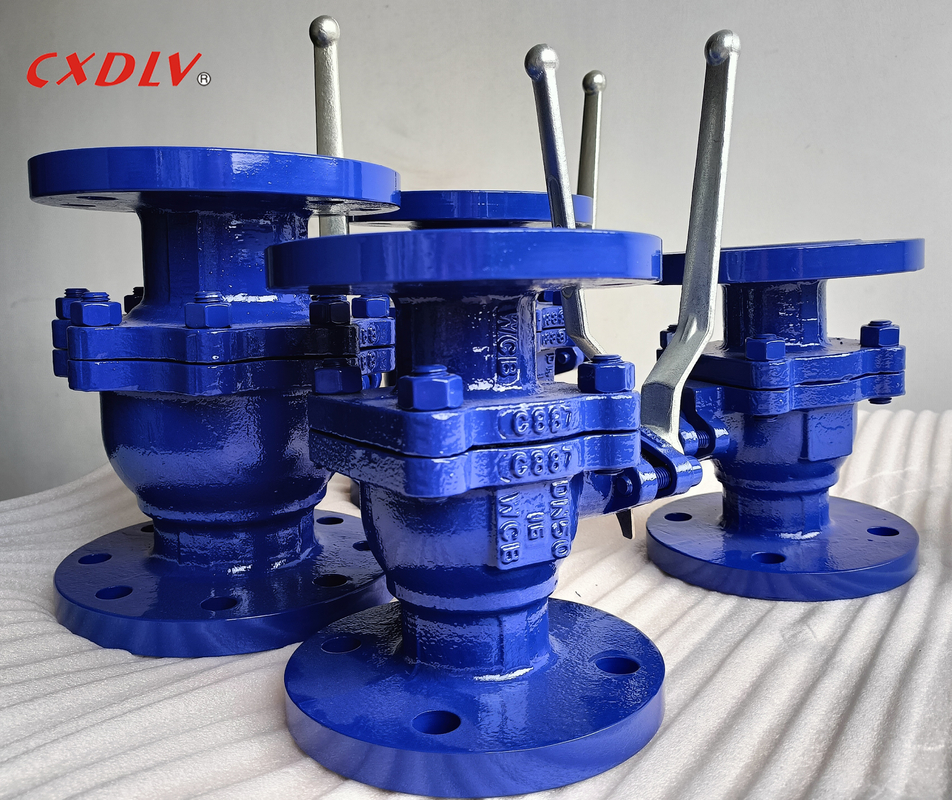

Α216 Gr.WCB Φλάνγκας βαλβίδας σφαίρας 2 τεμάχια με μοχλό χειρισμού PN16
Προδιαγραφές
GB Κεραμίδας βαλβίδας σφαίρας
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή:GB12237-89
- Σύνδεση: JB/T79
- Πυροστασία: API607 4η 1993
- Δοκιμή και επιθεώρηση:GB/T13927-1992
Πεδίο μεγέθους:
- DN15~DN200
Διάταξη πίεσης:
- GB PN16
Περιοχή θερμοκρασίας:
- -20°C~180°C
Αβαλβίδα σφαίραςείναι μια μορφή βαλβίδας τέταρτης στροφής που χρησιμοποιεί μια κούφια, διατρυμμένη και περιστρεφόμενη σφαίρα για τον έλεγχο της ροής μέσα από αυτήν.Είναι ανοιχτό όταν η τρύπα της μπάλας είναι σε ευθυγράμμιση με τη ροή και κλειστή όταν περιστρέφεται 90 μοίρες από το λαβή της βαλβίδαςΗ λαβή βρίσκεται επίπεδη σε ευθυγράμμιση με τη ροή όταν είναι ανοιχτή και κάθετη σε αυτήν όταν είναι κλειστή, επιτρέποντας εύκολη οπτική επιβεβαίωση της κατάστασης της βαλβίδας.
| Μονάδα: mm | |||||||
| Πίεση | Μέγεθος | Α | φE | φB | φC | Τ | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
Εφαρμογή
Οι βαλβίδες με σφαίρες είναι γενικά μια αμφίδρομη βαλβίδα που προορίζεται για εφαρμογές ενεργοποίησης και απενεργοποίησης που χρησιμοποιούνται σε διάφορες βιομηχανίες.Ορυχεία για να αναφέρουμε μόνο μερικά.
Γιατί να διαλέξεις βαλβίδα σφαίρας;
1. Αντιστατική απόδοση: ένα ελατήριο τοποθετείται μεταξύ της σφαίρας, του στελεχίου της βαλβίδας και του σώματος της βαλβίδας και μπορεί να παράγεται το στατικό ηλεκτρισμό που παράγεται από τη διαδικασία εναλλαγής.
2Δεδομένου ότι το υλικό, όπως το πολυτετραφθοροαιθυλένιο, έχει καλές ιδιότητες αυτοβλύσματος και η απώλεια τριβής με το σφαιρικό σώμα είναι μικρή, η διάρκεια ζωής της πνευματικής βαλβίδας σφαίρας είναι μεγάλη.
3Η αντίσταση του υγρού είναι χαμηλή, και η πνευματική βαλβίδα σφαίρας είναι αυτή με τη μικρότερη αντίσταση του υγρού σε όλα τα είδη βαλβίδων.
4. Η σφραγίδα του στελέχους της βαλβίδας είναι αξιόπιστη. Επειδή η σφραγίδα της βαλβίδας εκτελεί μόνο την ίδια κίνηση με την κίνηση ανύψωσης, η σφραγίδα συσκευασίας του στελέχους της βαλβίδας δεν είναι εύκολο να υποστεί βλάβη,και η χωρητικότητα σφράγισης αυξάνεται καθώς η πίεση του μέσου αυξάνεται.
Επιλογή μοντέλου
2PC Πλήρης πλωτή βαλβίδα σφαίρας
| Τύπος | ΑΝΣΙ | Εθνικό | ΔΕΣ | ΔΙΝ |
| Πίεση | 150LB/300LB | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ | 10K/20K | ΠΡΟΔΟΜΟΥΛΟΓΙΚΗ ΕΠΙΤΡΟΠΗ |
| Υλικά | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Σχήμα | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο χειριστή | |||
