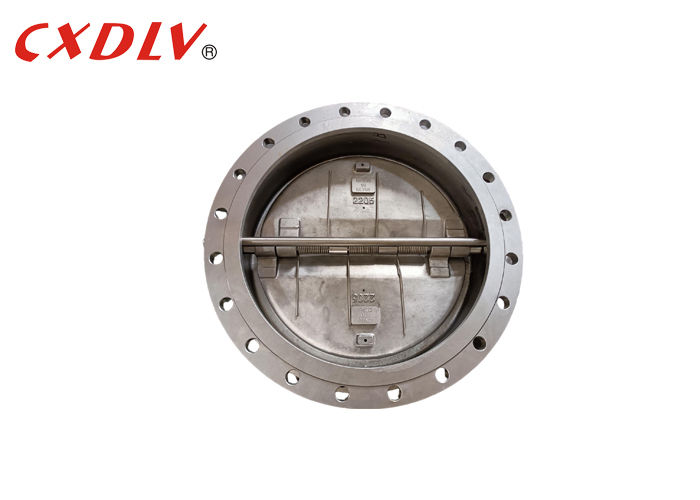

Βαλβίδα ελέγχου διπλής πλάκας με φλάντζες από ανοξείδωτο χάλυβα Duplex 2205 Σώμα PN10
Λεπτομέρειες:
| Τόπος καταγωγής: | Zhejiang, Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | ISO9001:2008&PED 2014/68/EU |
| Αριθμό μοντέλου: | H77X-150LBP |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλα περιβλήματα πολυύψου σύμφωνα με τη διάρθρωση των διαφόρων βαλβίδων |
| Χρόνος παράδοσης: | 7-30 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Δίσκο: | CF8M/CF8/CF3/CF3M/WCB | Μέσον: | Νερό, αέριο, πετρέλαιο |
|---|---|---|---|
| Μέγεθος: | DN50 ~ DN600 | Πρότυπο: | ANSI/GB/DIN |
| Υλικό σώματος: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPa/1.6MPa/2.5MPa |
| Ανοιξη: | SS304/SS316 | ||
| Επισημαίνω: | Ελέγχουσα βαλβίδα από ανοξείδωτο χάλυβα PN10,διπλή βαλβίδα από ανοξείδωτο χάλυβα 2205 |
||
Περιγραφή προϊόντων
Βαλβίδα ελέγχου διπλού δίσκου με φλάντζες από ανοξείδωτο χάλυβα Duplex 2205 Σώμα PN10
Σχεδιαστικό σχέδιο
Προδιαγραφές
Σχεδιασμός σύμφωνα με GB/T12236
Δοκιμή & επιθεώρηση σύμφωνα με API598
Εφαρμογή
Η βαλβίδα ελέγχου διπλού δίσκου, τύπου Wafer, χρησιμοποιεί δύο πλάκες φορτωμένες με ελατήρια, αρθρωμένες σε μια κεντρική πείρο άρθρωσης. Το εσωτερικό της βαλβίδας αποτελείται από δύο ημικυκλικά ελατήρια και μια επιφάνεια πλάκας και στερεώνεται στο σώμα της βαλβίδας με μια πείρο, ενώ το ελατήριο παραμορφώνεται για να κλείσει την πλάκα της βαλβίδας και η πίεση του ρευστού προκαλεί το άνοιγμα του ελατηρίου. Η παραμόρφωση είναι γρήγορη, γεγονός που προστατεύει τον αγωγό από ζημιές από υδραυλικό πλήγμα.
Χαρακτηριστικό
1. Συμπαγής σχεδιασμός τύπου wafer, μονοκόμματος;
2. Ο κεντρικός στύλος υποστηρίζει πλήρως τη εσωτερική συναρμολόγηση χωρίς εξωτερικές πείρους ή τάπες;
3. Η μέγιστη περιοχή ροής μειώνει την απώλεια πίεσης;
4. Ο σχεδιασμός διπλού δίσκου παράγει αυξημένη αντοχή με μειωμένο χρόνο ανοίγματος και κλεισίματος;
5. Τα ελατήρια στρέψης βοηθούν στο κλείσιμο της πλάκας της βαλβίδας, αποτρέποντας την αντίστροφη ροή. Η σταθερή απόκριση της βαλβίδας εξασφαλίζει την αποφυγή χτυπημάτων και υδραυλικού πλήγματος
6. Ο άξονας διαθέτει κατασκευή βαρέως τύπου, ανθεκτική στη διάβρωση;
7. Οι στηρίξεις του άξονα λειτουργούν ως στοπ για την αποφυγή υπερβολικής διαδρομής των πλακών της βαλβίδας. Είναι ανθεκτικές στη διάβρωση με μεγάλες επιφάνειες έδρασης άξονα και αφαιρούνται εύκολα για εσωτερική συναρμολόγηση, συντήρηση ή αλλαγή.
8. Οι ροδέλες ώσης μειώνουν την τριβή και τη φθορά των αρθρώσεων της πλάκας της βαλβίδας.
Συσκευασία & Παράδοση
Λεπτομέρειες συσκευασίας: Επιλέγουμε κατάλληλα ξύλινα κιβώτια σύμφωνα με τις διαφορετικές βαλβίδες και κανονίζουμε εξειδικευμένους εργάτες να συσκευάσουν σε περίπτωση μώλωπα. Ο μακροχρόνια συνεργαζόμενος μεταφορέας θα κάνει κράτηση χώρου, θα εκτελωνίσει και θα μεταφέρει για εμάς χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι μεταφοράς, δια θαλάσσης, αεροπορικώς και σιδηροδρομικώς. Θα κανονίσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με την παραγγελία, 7~60 ημέρες
Συχνές ερωτήσεις
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής για περισσότερα από 16 χρόνια.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Σύμφωνα με την παραγγελία, 7~60 ημέρες.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή<=1000USD, 100% εκ των προτέρων. Πληρωμή>1000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
