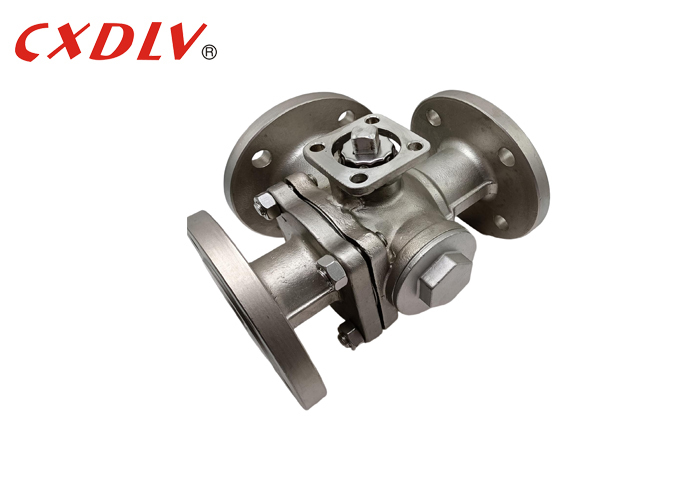

Βαλβίδα σφαιρική φλάντζας 3 δρόμων T-Port με βάση στερέωσης ISO5211 Γυμνό στέλεχος
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Αριθμός: |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PC |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες θήκες από κόντρα πλακέ σύμφωνα με διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5 ~ 25 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | CF8, CF8M, WCB, CF3, CF3M | Υλικό με μπάλα: | CF8, CF8M, WCB |
|---|---|---|---|
| Υλικό καθίσματος: | PTFE, PPL, DAKIN PTFE | Πρότυπο λιμένα: | Τρυφερός |
| Πρότυπο: | GB/ANSI/JIS | Μοντέλο αρ.: | Αριθμός: |
| Επισημαίνω: | Φαλβίδα σφαίρας με πρίζα Τ,5211 Φαλβίδα σφαίρας με πρίζα |
||
Περιγραφή προϊόντων
Τριδιάστατη βαλβίδα σφαίρας T-Port Flanged με ISO5211 μοντάζ με γυμνό στέλεχος
Προδιαγραφές
Χύτευση κυμαινόμενης βαλβίδας μπάλας
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή:GB12237-89
- Σύνδεση:HG/T20592
- Πυροστασία: API607 4η 1993
- Δοκιμή και επιθεώρηση:GB/T13927-1992
Πεδίο μεγέθους:
- DN15 ~ DN200
Διάταξη πίεσης:
- PN16 PN25 PN40
Περιοχή θερμοκρασίας:
- -20°C~185°C
Τριδιάστατη βαλβίδα σφαίραςΤο T-type επιτρέπει σε τρεις ορθογώνιους σωλήνες να επικοινωνούν μεταξύ τους και να κόβουν το τρίτο κανάλι για να λειτουργούν ως διαίρεση και συγχώνευση.
Ο τύπος L τριών κατευθύνσεων βαλβίδας μπάλας μπορεί να συνδέσει μόνο δύο σωλήνες που είναι ορθογώνια μεταξύ τους, και δεν μπορεί να κρατήσει το τρίτο σωλήνα συνδεδεμένο μεταξύ τους ταυτόχρονα, μόνο για να διανέμει.Χρησιμοποιείται για να αποσυνδέσει και τις δύο εισόδους από μία έξοδο ή μπορεί να συνδέσει μία από τις δύο εισόδους σε μια έξοδο.Άλλα είδη βαλβίδων τριών θύρων μπορούν να σχεδιαστούν για άλλα πιθανά σχήματα και θέσεις κατεύθυνσης ροής.
| Πίεση | Μέγεθος | Α | Α1 | D | Δ1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | Δελτίο ΕΚΑΧ | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Εφαρμογή
Η βαλβίδα χρησιμοποιείται κυρίως σε βιομηχανικές εγκαταστάσεις κυκλοφορίας νερού και αποχέτευσης, αστική παροχή νερού και αποχέτευσης, πολυώροφα κτίρια και ξενοδοχεία πίεσης αποχέτευσης νερού της αντλίας,Χρησιμοποιείται για να μειώσει το νερό και την εξάλειψη του καταστροφικού σφυριού νερού , διασφαλίζουν την ασφαλή λειτουργία του δικτύου σωλήνων, έχουν σχεδιαστεί ώστε να λαμβάνονται πλήρως υπόψη οι περιβαλλοντικές απαιτήσεις, χωρίς δονήσεις, χωρίς θόρυβο, ομαλή λειτουργία,κατοικία ήσυχη και έχει λειτουργίες εξοικονόμησης ενέργειας.
Γιατί να επιλέξετε εμάς;
1Η αντίσταση του υγρού είναι χαμηλή και ο συντελεστής αντίστασης ισούται με το μήκος του σωλήνα.
2Η δομή είναι απλή, μικρού μεγέθους και ελαφρού βάρους.
3Είναι συμπαγές και αξιόπιστο και έχει καλές ιδιότητες σφράγισης.
4Η λειτουργία είναι βολική, το άνοιγμα και το κλείσιμο είναι γρήγορο και η περιστροφή είναι 90° από πλήρη άνοιξη έως πλήρη κλείσιμο, γεγονός που είναι βολικό για έλεγχο από μεγάλη απόσταση.
5Η συντήρηση είναι βολική, η βαλβίδα σφαίρας έχει απλή δομή και ο δακτύλιος σφράγισης είναι γενικά κινητός και η αποσυναρμολόγηση και η αντικατάσταση είναι σχετικά βολικές.
6Όταν είναι πλήρως ανοικτή ή πλήρως κλειστή, η επιφάνεια σφράγισης της σφαίρας και του καθίσματος της βαλβίδας απομονώνεται από το μέσο και το μέσο δεν προκαλεί διάβρωση της επιφάνειας σφράγισης της βαλβίδας.
7.Μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα εφαρμογών, από μικρά έως λίγα χιλιοστά, μέχρι λίγα μέτρα, από υψηλό κενό έως υψηλή πίεση.
