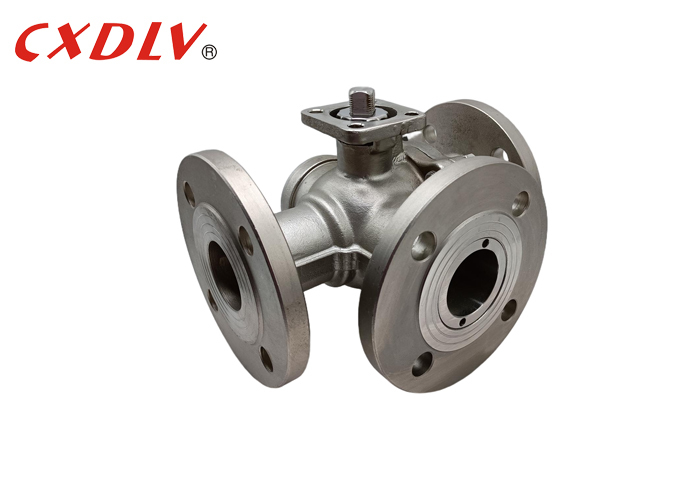

Γυμνό στέλεχος πλήρης θύρας 3-οδική φτερωτή άκρη διαστρεβλώτη βαλβίδας σφαίρας T-Port
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | Q45F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PC |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες θήκες από κόντρα πλακέ σύμφωνα με διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5 ~ 25 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Οπισθοδρομία: | Ενεργοποιημένο | Υλικό σώματος: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Σύνδεση: | Φλάντζα | Δομή: | Πλωτή βαλβίδα |
| Οπή: | Τ-δάπεδα | Μοντέλο αρ.: | Ε45F-16 |
| Υλικό καθίσματος: | PTFE, PPL, DAKIN PTFE | ||
| Επισημαίνω: | Κεραυνός πλήρους πόρτου με γυμνό στέλεχος,Φαλβίδα σφαίρας διαστρεβλωτή με άκρη με φτερό,Βαλβίδα σφαίρας διαστρεβλωτή |
||
Περιγραφή προϊόντων
Γυμνό στέλεχος πλήρης θύρας 3-οδική φτερωτή άκρη διαστρεβλώτη βαλβίδας σφαίρας T-Port
Προδιαγραφές
Πλήρης θύρα 3οδική βαλβίδα σφαίρας
Εφαρμόσιμα πρότυπα:
- Σχεδιασμός και κατασκευή:GB12237-89
- Σύνδεση: HG/T20592, GB/T9113
- Πυροστασία: API607 4η 1993
- Δοκιμή και επιθεώρηση:GB/T13927-1992
Πεδίο μεγέθους:
- DN15 ~ DN200
Διάταξη πίεσης:
- PN16 PN25 PN40
Περιοχή θερμοκρασίας:
- -20°C~185°C
Τριδιάστατη βαλβίδα σφαίραςΤο T-type επιτρέπει σε τρεις ορθογώνιους σωλήνες να επικοινωνούν μεταξύ τους και να κόβουν το τρίτο κανάλι για να λειτουργούν ως διαίρεση και συγχώνευση.Ο τύπος L τρισδιάστατης βαλβίδας σφαίρας μπορεί να συνδέσει μόνο δύο σωλήνες που είναι ορθογώνια μεταξύ τους, και δεν μπορεί να κρατήσει το τρίτο σωλήνα συνδεδεμένο μεταξύ τους ταυτόχρονα, μόνο για να διανέμει.
| Πίεση | Μέγεθος | Α | Α1 | D | Δ1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | Δελτίο ΕΚΑΧ | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
Εφαρμογή
1. διυλιστήρια
2Πετροχημικά
3Εξοπλισμός χημικών διεργασιών
4. Εφαρμογές ελέγχου διαδικασιών
5Εφαρμογές για το νερό και τα απόβλητα
6Εφαρμογές αγωγών
Χαρακτηριστικά
1. Κλειδωτικές χειροπέδες που κλειδώνουν σε 90 μοίρες και διαστήματα έως 360 μοίρες
2- Ποιότητα επενδύσεων σε κατασκευαστικά στοιχεία
3Αντιστατικές συσκευές γείωσης
4. Διαμορφώσεις τοποθέτησης ενεργοποιητή τύπου ISO
5Διατίθεται σε διάφορα ειδικά υλικά καθίσματος.
