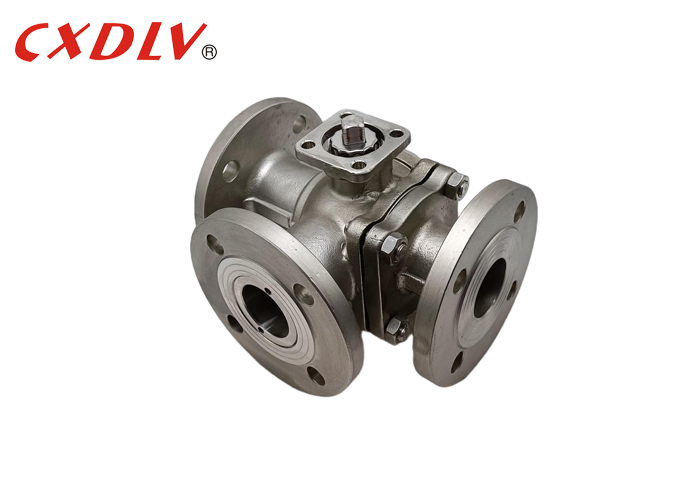

Τριδιάστατη πλήρης πύλης φλάντζης από την άκρη της βαλβίδας μετατροπής PN16 με ISO5211 TOP
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO9001 |
| Αριθμό μοντέλου: | Q44F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1PC |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες θήκες από κόντρα πλακέ σύμφωνα με διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5 ~ 25 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Εξουσία: | Ενεργοποιημένη λειτουργία | Υλικό σώματος: | CF8M/CF8/WCB |
|---|---|---|---|
| Σύνδεση: | Φλαντζμένος | Δομή: | Πλωτή βαλβίδα |
| Μοντέλο: | Πλήρες λιμάνι | Μοντέλο αρ.: | Q44F-16P |
| Επισημαίνω: | Βαλβίδα εκτροπής με ISO5211,Κεφάλαια διεύθυνσης 3 διαδρόμων PN16,Πλήρης θύρα βαλβίδα 3-οδικής μετατροπής |
||
Περιγραφή προϊόντων
Βαλβίδα εκτροπής 3-δρόμων πλήρους θυρίδας με φλάντζα PN16 με ISO5211 TOP
Προδιαγραφές
Βαλβίδα σφαιρικής βαλβίδας 3 δρόμων πλήρους θυρίδας
Εφαρμοστέα πρότυπα:
- Σχεδιασμός και Κατασκευή: GB12237-89
- Σύνδεση: HG/T20592
- Δοκιμή και Επιθεώρηση: GB/T13927-1992
Εύρος μεγεθών:
- DN15 ~ DN200
Βαθμολογία πίεσης:
- PN16
Εύρος θερμοκρασίας:
- -20°C~185°C
Τρίοδη σφαιρική βαλβίδα είναι διαθέσιμη σε εκδόσεις T και L. Ο τύπος T επιτρέπει σε τρεις ορθογώνιους σωλήνες να επικοινωνούν μεταξύ τους και να διακόπτουν το τρίτο κανάλι για να λειτουργήσει ως διαχωρισμός και συγχώνευση. Ο τύπος σφαιρικής βαλβίδας L τριών δρόμων μπορεί να συνδέσει μόνο δύο σωλήνες που είναι ορθογώνιοι μεταξύ τους και δεν μπορεί να διατηρήσει τον τρίτο σωλήνα συνδεδεμένο μεταξύ τους ταυτόχρονα, μόνο για διανομή.
| Πίεση | Μέγεθος | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Σχεδιασμένες με τρεις θύρες, βαλβίδες 3 δρόμων επιτρέπουν την εκτροπή και την ανάμειξη των διαδρομών ροής. Αυτή η διαμόρφωση είναι ευέλικτη για πολλές εφαρμογές, αλλά πριν αγοράσετε μια σφαιρική βαλβίδα 3 δρόμων, θα πρέπει να ελέγξετε ποια διαμόρφωση θυρών θα ήταν η καλύτερη για το σύστημά σας.
Υπάρχουν δύο διαφορετικοί τύποι διαμορφώσεων σφαιρικών βαλβίδων 3 δρόμων. Είναι είτε τύπου L είτε τύπου T, που καθορίζεται από το σχήμα της οπής στο σύνολό της. Κάθε ένα έχει τα δικά του χαρακτηριστικά που τα κάνουν καλύτερα από το άλλο για συγκεκριμένες χρήσεις. Σε αυτό το άρθρο, θα εξετάσουμε τις βασικές διαφορές μεταξύ των σφαιρικών βαλβίδων τύπου L και τύπου T 3 δρόμων, οι οποίες θα πρέπει να σας βοηθήσουν να λάβετε μια πιο τεκμηριωμένη απόφαση όταν αναζητάτε μια βαλβίδα για εγκατάσταση στο σύστημά σας.
Εφαρμογή
1. Διυλιστήρια
2. Πετροχημικά
3. Εξοπλισμός χημικής επεξεργασίας
4. Εφαρμογές ελέγχου διεργασιών
5. Εφαρμογές νερού και αποβλήτων
6. Εφαρμογές αγωγών
Χαρακτηριστικά
1. Λαβές ασφάλισης που ασφαλίζουν σε γωνίες 90 μοιρών και σε διαστήματα έως 360 μοίρες
2. Ποιοτικά χυτά εξαρτήματα
3. Αντιστατικές διατάξεις γείωσης
4. Διαμορφώσεις τοποθέτησης ενεργοποιητή τύπου ISO
5. Διατίθενται σε ποικιλία ειδικών υλικών καθίσματος
