Ανθεκτική βαλβίδα διπλής ατσάλινου χάλυβα, σχεδιασμένη για την προστασία των αγωγών με αποτελεσματικό φιλτράρισμα των αποβλήτων και των σωματιδίων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Όροι πληρωμής: | T/T |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Βιομηχανική χρήση, βιομηχανική χρήση νερού | Υλικό μπάλας: | CF8, CF8M |
|---|---|---|---|
| Εύρος Θερμοκρασίας: | -20°C έως 200°C | Σφραγίδα: | PTFE, RPTFE, PEEK, PPL, κλπ... |
| Υλικό καθίσματος: | ΠΤΦΕ, RPTFE ή Develon | Οδηγείται από: | Χειροκίνητο, πνευματικό, ηλεκτρικό, όπως απαιτείται |
Περιγραφή προϊόντων

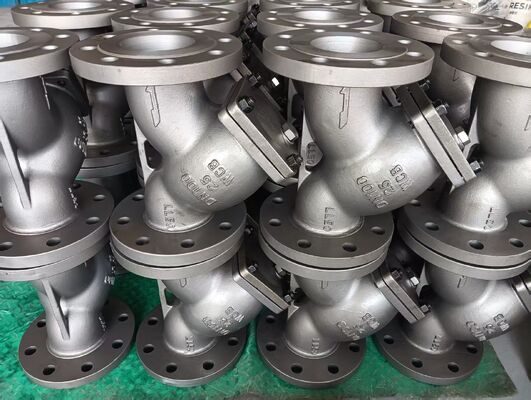

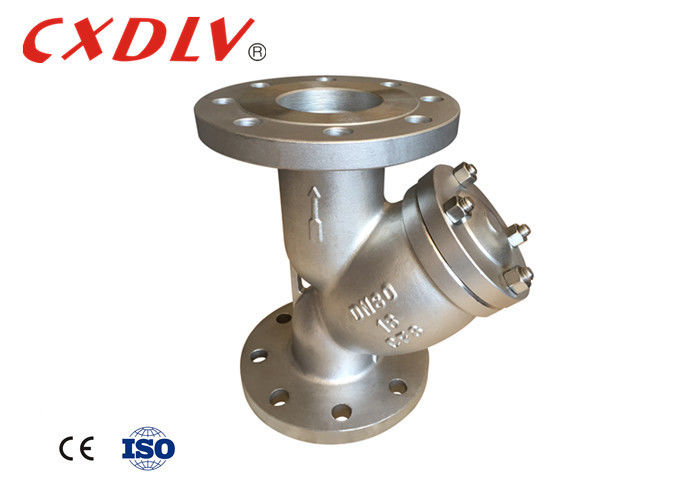

Βαλβίδα φίλτρου τύπου Υ από ανοξείδωτο χάλυβα Duplex, σχεδιασμένη για την προστασία των αγωγών φιλτράροντας αποτελεσματικά τα υπολείμματα και τα σωματίδια
| Υλικό σώματος: | Ανοξείδωτος χάλυβας Duplex | Σίτα: | CF8/CF8M |
|---|---|---|---|
| Φλάντζα: | PTFE | Πώμα: | CF8/CF8M |
| Μέσο: | Νερό Αέρας Αέριο | ||
| Επισήμανση: |
|
||
Περιγραφή προϊόντος
Προδιαγραφές
Ονομαστική πίεση: PN1.6-6.4
Πίεση δοκιμής αντοχής: PT1.5PN
Εφαρμόσιμα μέσα:Νερό.Αέρας.Αέριο
Εφαρμογή
Το φίλτρο τύπου Υ είναι κατάλληλο για οικιακά, εγχώρια και βιομηχανικά υγρά στην παραγωγή πετρελαίου, χημικών, χημικών ινών, ελαφριάς βιομηχανίας, επεξεργασίας νερού, δημοτικών μηχανικών κ.λπ., για το φιλτράρισμα στερεών ακαθαρσιών. Συνήθως εγκαθίσταται μπροστά από την αντλία, την είσοδο του συμπιεστή ή τον μετρητή ροής, τη βαλβίδα αγωγού και τον εξοπλισμό σωληνώσεων για την προστασία του εξοπλισμού και των σωληνώσεων από φράξιμο και φθορά.
Τα φίλτρα τύπου Υ συνήθως εγκαθίστανται στο άκρο εισόδου βαλβίδων μείωσης πίεσης, βαλβίδων εκτόνωσης πίεσης, βαλβίδων σταθερής στάθμης νερού ή άλλου εξοπλισμού για την απομάκρυνση ακαθαρσιών από τα μέσα για την προστασία της κανονικής χρήσης βαλβίδων και εξοπλισμού. Μπορεί επίσης να χρησιμοποιηθεί για διήθηση μεγάλων σωματιδίων σε αέριο ή άλλα μέσα. Μπορεί να εγκατασταθεί στον αγωγό για την απομάκρυνση μεγάλων στερεών ακαθαρσιών από το ρευστό, ώστε τα μηχανήματα και ο εξοπλισμός (συμπεριλαμβανομένων συμπιεστών, αντλιών κ.λπ.) και τα όργανα να μπορούν να λειτουργούν και να λειτουργούν κανονικά, και η διαδικασία να είναι σταθερή. Ο ρόλος της ασφαλούς παραγωγής. Το φίλτρο τύπου Υ είναι κατάλληλο για νερό, πετρέλαιο και αέριο. Το γενικό δίκτυο νερού είναι 18~30 mesh, το δίκτυο αερισμού είναι 10~100 mesh και το δίκτυο λαδιού είναι 100~480 mesh.
| ΜΕΓΕΘΟΣ | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Χαρακτηριστικό
2. Το φίλτρο τύπου Υ υιοθετεί την πατενταρισμένη εσωτερική μηχανική δομή για να πραγματοποιήσει τη λειτουργία καθαρισμού με αντίστροφη ροή υψηλής πίεσης με την πραγματική έννοια. Ο εξωτερικός καθαρισμός με αντίστροφη ροή υψηλής πίεσης της οθόνης φίλτρου σε συνδυασμό με την εσωτερική αυτο-αναρρόφηση και την εκκένωση λυμάτων μπορεί εύκολα και πλήρως να απομακρύνει τις ακαθαρσίες που παγιδεύονται από το φίλτρο. Δεν υπάρχει νεκρή γωνία στον καθαρισμό, και η ροή δεν εξασθενεί, γεγονός που διασφαλίζει την αποδοτικότητα φιλτραρίσματος και τη μεγάλη διάρκεια ζωής.
3. Το σήμα διαφορικής πίεσης καθαρισμού του φίλτρου τύπου Υ μεταδίδεται από πομπό διαφορικής πίεσης, ο οποίος υπερνικά το μειονέκτημα του μεγάλου σφάλματος του διακόπτη διαφορικής πίεσης.
4. Η συσκευή μετάδοσης είναι ενσωματωμένη, σφραγισμένη και απομονωμένη από τα εξαρτήματα υπερβολικού ρεύματος, και σχεδιασμένη με προστασία από πτώση για την αποφυγή του κινητήρα ή του σώματος.
5, Η έξοδος λυμάτων του φίλτρου τύπου Υ βασίζεται σε υδραυλική σφράγιση, δεν χρειάζεται ηλεκτρομαγνητικές βαλβίδες ή άλλες ευάλωτες σφραγίδες, απλή και πρακτική.
6. Οι φλάντζες εισόδου και εξόδου έχουν σχεδιαστεί ως κινητές δομές, οι οποίες μπορούν να περιστραφούν και να ρυθμιστούν για να διευκολύνουν την επιτόπια εγκατάσταση.
7. Η εσωτερική αντιδιαβρωτική προστασία του φίλτρου τύπου Υ υιοθετεί ειδικό μη τοξικό αντιδιαβρωτικό υλικό, το οποίο έχει καλή αντοχή στις καιρικές συνθήκες, αντοχή σε οξέα και αλκάλια, αντοχή σε ψεκασμό αλατιού,
8. Το ηλεκτρικό σύστημα του φίλτρου τύπου Υ υιοθετεί ολοκληρωμένη λειτουργία ελέγχου, η οποία μπορεί να πραγματοποιήσει απομακρυσμένο έλεγχο.
Πακέτο&Παράδοση
Λεπτομέρειες συσκευασίας: Επιλέγουμε κατάλληλες ξύλινες θήκες ανάλογα με τις διαφορετικές βαλβίδες και κανονίζουμε εξειδικευμένους εργάτες να συσκευάσουν σε περίπτωση χτυπήματος. Ο μακροχρόνιος συνεργαζόμενος μεταφορέας θα κάνει κράτηση χώρου, θα εκτελωνίσει και θα μεταφέρει για εμάς χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι μεταφοράς, δια θαλάσσης, αεροπορικώς και σιδηροδρομικώς. Θα κανονίσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με την παραγγελία, 7~60 ημέρες
Συχνές ερωτήσεις
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Σύμφωνα με την παραγγελία, 7~60 ημέρες.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος των μεταφορικών.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή=1000USD, 30% T/T προκαταβολή, υπόλοιπο πριν από την αποστολή.
