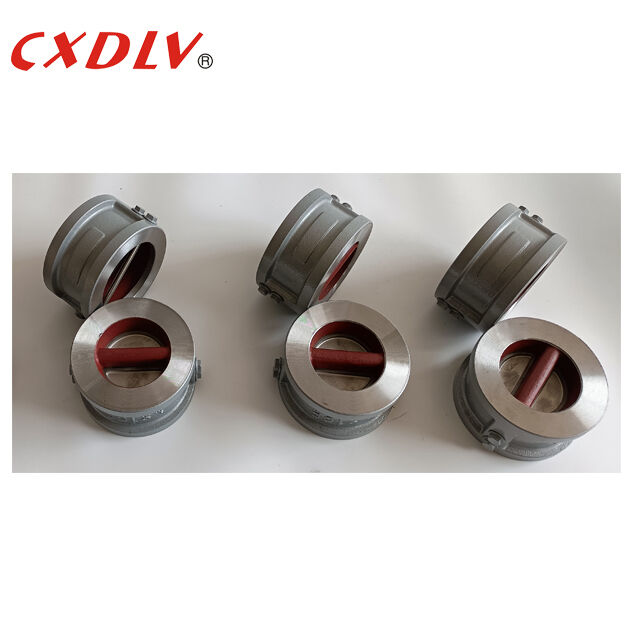

DN80 ANSI150LB RF Διπλής πόρτας πλάκα χυτοχάλυβα μεταλλικό κάθισμα κυψέλη βαλβίδα ελέγχου βαλβίδες μη επιστροφής
Λεπτομέρειες:
| Τόπος καταγωγής: | Zhejiang, Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | ISO9001:2008&PED 2014/68/EU |
| Αριθμό μοντέλου: | H76 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλα περιβλήματα πολυύψου σύμφωνα με τη διάρθρωση των διαφόρων βαλβίδων |
| Χρόνος παράδοσης: | 7-30 ημέρες |
| Όροι πληρωμής: | L/C,T/T,Western Union |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό δίσκου: | CF8M/CF8/CF3/CF3M/WCB | Μέσον: | Νερό, αέριο, πετρέλαιο |
|---|---|---|---|
| Μέγεθος: | DN50 ~ DN600 | Πρότυπο: | ANSI/GB/DIN |
| Υλικό σώματος: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPa/1.6MPa/2.5MPa |
| Ανοιξη: | SS304/SS316 | ||
| Επισημαίνω: | Βαλβίδα αντεπιστροφής από χάλυβα χύτευσης DN80,Αντικατάστατο για την ανάλυση των διακυμάνσεων,βαλβίδα ελέγχου κυψελών με μεταλλική κάθισμα |
||
Περιγραφή προϊόντων
DN80 ANSI150LB RF Πλάκα διπλής πόρτας από χυτό χάλυβα μεταλλική γκοφρέτα καθίσματος Βαλβίδα αντεπιστροφής
Προδιαγραφές
Σχεδιασμός Σύμφωνα με API594.API6D.JB/T8937
Πρόσωπο με πρόσωπο σύμφωνα με API594.API6D.DIN3202.JB/T8937
Κατάταξη πίεσης και θερμοκρασίας σύμφωνα μεAPI598
Εφαρμογή
Το Dual Plate, Wafer Check Valve χρησιμοποιεί πλάκες με δύο ελατήρια που αρθρώνονται σε έναν κεντρικό πείρο μεντεσέδων. Το εσωτερικό της βαλβίδας αποτελείται από δύο ημικυκλικά ελατήρια και μια επιφάνεια πλάκας και στερεώνεται στο σώμα της βαλβίδας με έναν πείρο και το ελατήριο παραμορφώνεται για να κλείσει την πλάκα της βαλβίδας και η πίεση του υγρού προκαλεί το άνοιγμα του ελατηρίου. Η παραμόρφωση είναι γρήγορη, η οποία προστατεύει τον σωλήνα από ζημιά από το σφυρί νερού.
Σχέδιο διαστάσεων
| DN | μεγάλο | ρε | Δ2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Χαρακτηριστικό
1. Συμπαγές σχέδιο σε στυλ γκοφρέτας, μονοκόμματο σχέδιο.
2. Ο κεντρικός στύλος υποστηρίζει πλήρως την εσωτερική διάταξη χωρίς εξωτερικές ακίδες ή βύσματα.
3. Η μέγιστη περιοχή ροής μειώνει την απώλεια πίεσης.
4. Ο σχεδιασμός διπλής πλάκας παράγει αυξημένη αντοχή με μειωμένο χρόνο ανοίγματος και κλεισίματος.
5. Τα ελατήρια στρέψης βοηθούν το κλείσιμο της πλάκας βαλβίδας, αποτρέποντας την αντιστροφή της ροής. Η σταθερή απόκριση της βαλβίδας διασφαλίζει την αποφυγή κρούσεων και κρούσης νερού
6. Ο άξονας διαθέτει βαρέως τύπου, ανθεκτική στη διάβρωση κατασκευή.
7.Τα στηρίγματα του άξονα λειτουργούν ως στοπ για να αποτρέψουν την υπερβολική κίνηση των πλακών βαλβίδων. Είναι ανθεκτικά στη διάβρωση με μεγάλες επιφάνειες που φέρουν άξονα και αφαιρούνται εύκολα για εσωτερική συναρμολόγηση, συντήρηση ή αλλαγή.
8. Οι ροδέλες ώσης μειώνουν την τριβή και τη φθορά των μεντεσέδων της πλάκας βαλβίδων.
Πακέτο & Παράδοση
Λεπτομέρειες συσκευασίας: Επιλέγουμε κατάλληλες ξύλινες θήκες σύμφωνα με διαφορετικές βαλβίδες και κανονίζουμε ειδικευμένους εργάτες να συσκευάζουν σε περίπτωση μώλωπας. Ο μακροπρόθεσμος συνεργαζόμενος μεταφορέας θα κάνει κράτηση χώρου, εκτελωνισμού και μεταφοράς για εμάς χωρίς καθυστέρηση. Υπάρχουν τρεις τρόποι μεταφοράς, θαλάσσης, αεροπορικώς και με τρένο. Θα κανονίσουμε τη μεταφορά σύμφωνα με τις ανάγκες των πελατών.
Λεπτομέρειες παράδοσης: σύμφωνα με την παραγγελία, 7~60 ημέρες
FAQ
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής για περισσότερα από 16 χρόνια.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Α: Σύμφωνα με την παραγγελία, 7 ~ 60 ημέρες.
Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Πληρωμή<=1000USD, 100% εκ των προτέρων. Πληρωμή>=1000 USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
