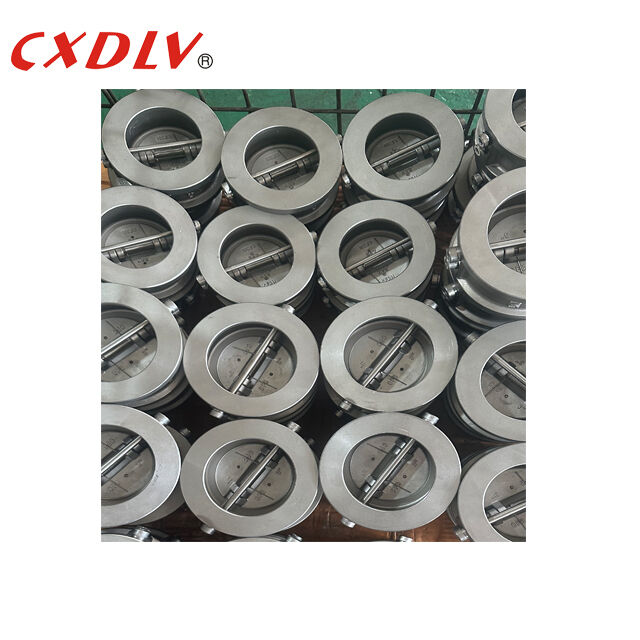

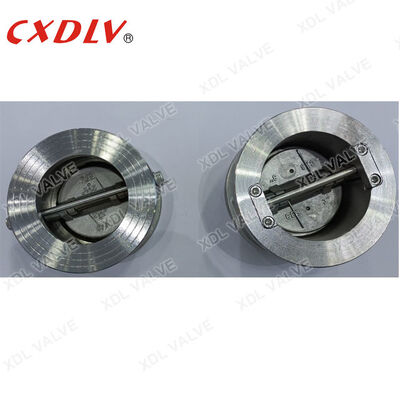

Βαλβίδα αντεπιστροφής διπλής πλάκας τύπου wafer από ανοξείδωτο ατσάλι για νερό, λάδι, αέριο
Λεπτομέρειες:
| Τόπος καταγωγής: | Zhejiang, Κίνα |
| Μάρκα: | Xidelong |
| Πιστοποίηση: | ISO 9001:2015, CE |
| Αριθμό μοντέλου: | H76W-16P |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
|---|---|
| Τιμή: | USD 50-200 / Piece |
| Συσκευασία λεπτομέρειες: | Θήκη από κόντρα πλακέ εξαιρετικής ποιότητας με εσωτερική προστασία από αφρό |
| Χρόνος παράδοσης: | 7-15 Εργάσιμες Ημέρες |
| Όροι πληρωμής: | T/T, L/C, PayPal, Western Union |
| Δυνατότητα προσφοράς: | 5000 τεμάχια το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος βαλβίδας: | Βαλβίδα ελέγχου δίσκου διπλού δίσκου | Ονομαστική Διάμετρος: | DN65 (2-1/2") |
|---|---|---|---|
| Εκτίμηση πίεσης: | PN16 | Υλικό σώματος: | Ανοξείδωτο ατσάλι CF8M (316) |
| Υλικό δίσκου: | Ανοξείδωτο ατσάλι CF8M (316) | Υλικό καθίσματος: | PTFE |
| Ανοιξιάτικο Υλικό: | Ανοξείδωτο ατσάλι 316 | Τύπος σύνδεσης: | Οστια |
| Θερμοκρασία εργασίας: | -29 ° C έως 200 ° C | Εφαρμοσμένα μέσα: | Νερό, λάδι, φυσικό αέριο |
Περιγραφή προϊόντων
Βαλβίδα Αντεπιστροφής Διπλών Δίσκων Τύπου Wafer από Ανοξείδωτο Χάλυβα για Νερό, Λάδι, Αέριο
Η Βαλβίδα Αντεπιστροφής Διπλών Δίσκων Τύπου Wafer Xidelong είναι μια βαλβίδα αντεπιστροφής υψηλής απόδοσης, σχεδιασμένη για αξιόπιστη πρόληψη αντίστροφης ροής σε απαιτητικά βιομηχανικά συστήματα αγωγών. Διαθέτοντας στιβαρό σώμα από ανοξείδωτο χάλυβα CF8M (A351 Grade 316) και διπλούς δίσκους με ελατήριο, αυτή η βαλβίδα αντεπιστροφής τύπου wafer προσφέρει εξαιρετική αντοχή στη διάβρωση, γρήγορο κλείσιμο και λειτουργία χωρίς συντήρηση σε ένα ευρύ φάσμα εφαρμογών.
Βασικά Χαρακτηριστικά
| Χαρακτηριστικό | Όφελος |
|---|---|
| Σχεδιασμός Διπλών Δίσκων με Ελατήριο | Ο μηχανισμός στρεπτικού ελατηρίου εξασφαλίζει άμεσο, αεροστεγές κλείσιμο κατά την αντιστροφή της ροής, αποτρέποντας το υδραυλικό πλήγμα και τη ζημιά στο σύστημα |
| Σώμα & Δίσκοι από Ανοξείδωτο Χάλυβα CF8M | Ανώτερη αντοχή στη διάβρωση και την οξείδωση. Κατάλληλο για επιθετικά μέσα, συμπεριλαμβανομένου θαλασσινού νερού, χημικών και υγρών υψηλής θερμοκρασίας έως 200°C |
| Συμπαγής Διαμόρφωση Wafer | Εξαιρετικά μικρή διάσταση από άκρο σε άκρο (σύμφωνα με API 594) εξοικονομεί χώρο εγκατάστασης και μειώνει το βάρος του αγωγού. Ταιριάζει μεταξύ τυπικών φλαντζών χωρίς πρόσθετες υποστηρίξεις |
| Μαλακή Σφράγιση | Αεροστεγής σφράγιση σε χαμηλή διαφορική πίεση. Ευρεία χημική συμβατότητα. Αντικαταστάσιμος δακτύλιος σφράγισης παρατείνει τη διάρκεια ζωής της βαλβίδας |
| Αμφίδρομη Σφράγιση | Θετική διακοπή ροής και στις δύο κατευθύνσεις. Διατίθεται κατόπιν αιτήματος δευτερεύουσα μεταλλική σφράγιση ασφαλείας κατά της πυρκαγιάς |
Τεχνικές Προδιαγραφές
- Ονομαστική Διάμετρος: DN65 (2-1/2 ίντσες)
- Ονομαστική Πίεση: PN16 (ισοδύναμο Class 150)
- Υλικό Σώματος & Δίσκου: ASTM A351 CF8M (316 Ανοξείδωτος Χάλυβας)
- Υλικό Σφράγισης: Παρθένο PTFE
- Υλικό Ελατηρίου: Ανοξείδωτος Χάλυβας 316 (προαιρετικά Inconel X-750)
- Πρότυπο Σύνδεσης: Τύπος Wafer, ταιριάζει μεταξύ φλαντζών EN 1092-1 PN16 / ASME B16.5 Class 150
- Πρότυπο Σχεδιασμού: API 594, API 598, EN 13709
- Από Άκρο σε Άκρο: API 594 Short Pattern
- Θερμοκρασία Λειτουργίας: -29°C έως +200°C (-20°F έως +392°F)
- Εφαρμόσιμα Μέσα: Νερό, ζεστό νερό, ατμός, λάδι, αέριο, ασθενή οξέα, οργανικοί διαλύτες
Τυπικές Εφαρμογές
- Εγκαταστάσεις Επεξεργασίας Νερού: Πρόληψη αντίστροφης ροής εκκένωσης αντλίας σε γραμμές ακατέργαστου νερού, επεξεργασμένου νερού και λάσπης
- Συστήματα HVAC: Κλειστοί βρόχοι κυκλοφορίας ψυχρού νερού, νερού ψύξης και ζεστού νερού
- Πετρέλαιο & Αέριο: Γραμμές διεργασιών διυλιστηρίων, σωληνώσεις δεξαμενών και συστήματα μεταφοράς καυσίμων
- Ναυτιλία & Ναυπηγική: Συστήματα νερού έρματος, γραμμές εκκένωσης υδρορροών, κύριες γραμμές πυρόσβεσης
- Χημική Επεξεργασία: Μεταφορά διαβρωτικών μέσων όπου απαιτείται συμβατότητα με 316 SS
- Παραγωγή Ενέργειας: Κυκλώματα ψύξης νερού, βοηθητικές σωληνώσεις, γραμμές επιστροφής συμπυκνωμάτων
Διασφάλιση Ποιότητας
Κάθε βαλβίδα αντεπιστροφής διπλών δίσκων Xidelong υποβάλλεται στις ακόλουθες διαδικασίες ποιοτικού ελέγχου πριν από την αποστολή:
- Δοκιμή πίεσης κελύφους 100% σύμφωνα με API 598 στο 1,5x της ονομαστικής πίεσης
- Δοκιμή διαρροής έδρας 100% στο 1,1x της ονομαστικής πίεσης χωρίς ορατή διαρροή
- Πιστοποιητικό υλικού (EN 10204 3.1) για εξαρτήματα σώματος, δίσκου και φινιρίσματος
- Διάσταση επιθεώρησης σύμφωνα με τις ανοχές από άκρο σε άκρο API 594
- Πλήρης ιχνηλασιμότητα από την παρτίδα τήξης έως το τελικό προϊόν
Για προσαρμοσμένες διαμορφώσεις, συμπεριλαμβανομένων εξαρτημάτων για όξινη υπηρεσία NACE MR0175, κρυογονικές επεκτάσεις ή ειδικά μοτίβα διάτρησης φλαντζών, επικοινωνήστε με την ομάδα μηχανικών μας. Προσφέρουμε επωνυμία OEM και προσαρμοσμένες λύσεις συσκευασίας για να καλύψουμε τις απαιτήσεις του έργου σας.
Επικοινωνήστε μαζί μας σήμερα για ανταγωνιστική προσφορά, τεχνικό φύλλο δεδομένων ή για να ζητήσετε δείγμα για αξιολόγηση.
