Υλικό σώματος: | CF8, CF8M, CF3, CF3M, WCB | Δομή: | αυξανόμενος μίσχος |
---|---|---|---|
Πρότυπο: | Ansi | Μέγεθος: | 1/1/2 " ~3» |
Μέσο: | Αέριο ελαίου νερού | Χρώμα: | Ασήμι |
Υψηλό φως: | Πλαστά βάνα Χάλυβα,ανθεκτική βάνα |

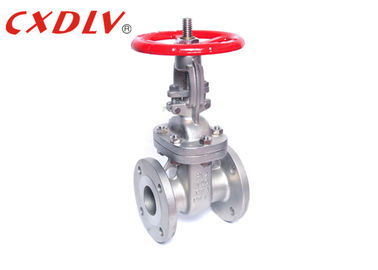

2 μηχανή χυτοχάλυβα ανοξείδωτου βαλβίδων πυλών απομόνωσης ίντσας που χρησιμοποιείται
Προδιαγραφές
Εφαρμόσιμα πρότυπα:
- Βαλβίδα πυλών, API600
- Βαλβίδες χάλυβα, ASME B16.34
- Πρόσωπο με πρόσωπο ASME B16.10
- Φλάντζες ASME B16.5/ASME B16.47 τελών
- Άκρες ASME B16.25 συγκόλλησης άκρης
- Επιθεώρηση και δοκιμή API 598
Σειρά μεγέθους:
- 1/2 " ~12»
Εκτίμηση πίεσης:
- CL ASME, 150, 300,
Σειρά θερμοκρασίας:
- -196°C~650°C
Εφαρμογή
Το ανοίγοντας και κλείνοντας μέλος της βαλβίδας πυλών είναι μια πύλη. Η κατεύθυνση της μετακίνησης της πύλης είναι κάθετη στην κατεύθυνση του ρευστού. Η βαλβίδα πυλών μπορεί μόνο να είναι πλήρως ανοικτή και κλειστή πλήρως, και δεν μπορεί να ρυθμιστεί και. Η πύλη έχει δύο σφραγίζοντας πρόσωπα. Τα δύο σφραγίζοντας πρόσωπα των πιό κοινών βαλβίδων πυλών τρόπου διαμορφώνουν μια μορφή σφηνών. Η γωνία σφηνών ποικίλλει με τις παραμέτρους βαλβίδων, συνήθως 50, και είναι 2°52 " όταν η μέση θερμοκρασία δεν είναι υψηλή. Η πύλη της βαλβίδας πυλών σφηνών μπορεί να γίνει σε ένα σύνολο, αποκαλούμενο άκαμπτη πύλη μπορεί επίσης να γίνει σε μια πύλη που μπορεί να παραγάγει μια παραμόρφωση μικρού ποσού για να βελτιώσει τη δυνατότητα επεξεργασίας της και να αντισταθμίσει την απόκλιση της γωνίας επιφάνειας σφράγισης κατά τη διάρκεια της επεξεργασίας. Ο πίνακας καλείται ελαστικό παραθυρόφυλλο.
ΜΕΓΕΘΟΣ | Λ (RF) | δ | Χ | H1 | W | W1 |
1/2» | 108 | 14 | 195 | / | 120 | / |
3/4» | 117 | 19 | 210 | / | 120 | / |
1» | 127 | 25 | 240 | / | 140 | / |
1 1/4» | 140 | 32 | 300 | / | 180 | / |
1 1/2» | 165 | 38 | 395 | / | 200 | / |
2» | 216 | 51 | 400 | / | 200 | / |
2 1/2» | 241 | 64 | 435 | / | 200 | / |
3» | 283 | 76 | 515 | / | 250 | / |
4» | 305 | 102 | 595 | / | 280 | / |
5» | 381 | 127 | 725 | / | 280 | / |
6» | 403 | 152 | 780 | 820 | 300 | 310 |
8» | 419 | 203 | 975 | 1020 | 350 | 310 |
10» | 457 | 330 | 1150 | 1200 | 400 | 310 |
12» | 502 | 356 | 1380 | 1430 | 450 | 310 |
Χαρακτηριστικό γνώρισμα
1. Η ρευστή αντίσταση είναι μικρή, και η επιφάνεια σφράγισης είναι λιγότερο πλυμένη και διαβρωμένη από το μέσο.
2. Το άνοιγμα και το κλείσιμο είναι labor-saving.
3. Η κατεύθυνση ροής του μέσου δεν είναι περιορισμένη, καμία διαταραχή, καμία μείωση πίεσης.
4. Η απλή μορφή, το σύντομο μήκος δομών, η καλή διαδικασία παραγωγής και η ευρεία εφαρμογή κυμαίνονται
Πρότυπη επιλογή
Βαλβίδα πυλών
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner 5) Θερμό εργαλείο |
